Revit 在装饰装修深化设计与施工中的应用:
传统装饰装修常面临二维图纸歧义、节点不清、管线碰撞、返工频繁、算量繁琐等痛点。Revit 以三维参数化建模为核心，打通设计深化、施工落地、成本管控全链路，大幅提升精装项目质量与效率。

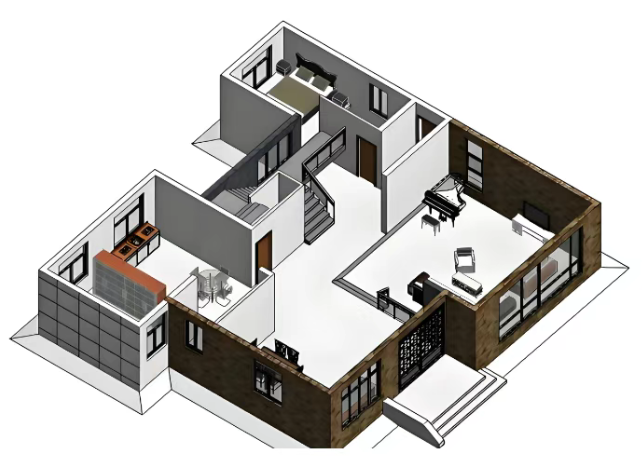

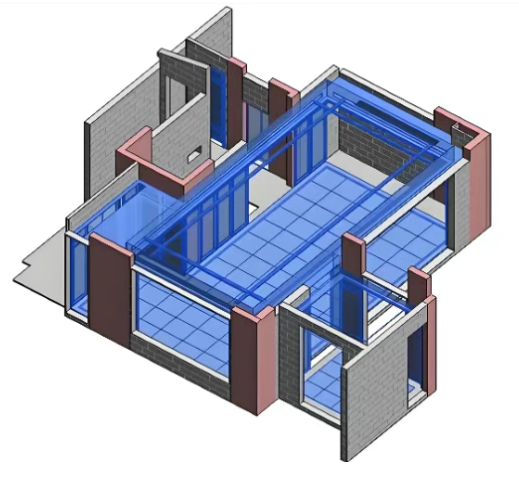

一、三维可视化，提前锁定效果
建立天花、墙面、地面、固定家具完整模型，直观呈现空间与材质 业主、设计、施工三方同步沟通，减少理解偏差与后期变更 复杂造型、异形收口提前模拟，避免现场无法施工

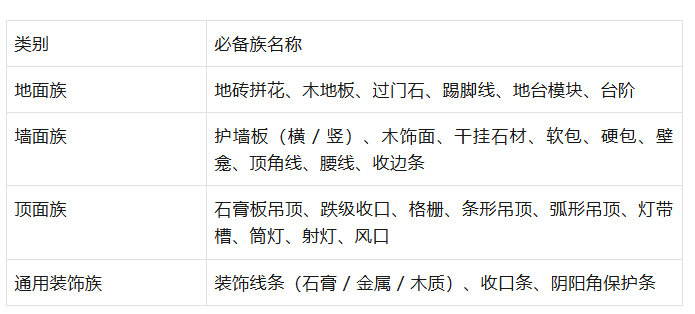

建立装饰专用族库（提前建好，后续直接调用）
天花板族：标准平板、跌级、弧形、格栅、灯带凹槽、集成吊顶模块 墙饰族：护墙板、木饰面、石材干挂、软包、踢脚线、造型线条、壁龛 地面族：地砖 / 石材拼花、木地板、地毯、地台、过门石、踢脚线 通用族：灯带、筒灯、风口、装饰线条、收口条 材质库：提前导入并命名（石材、木饰面、乳胶漆、金属、瓷砖、地毯等），设置好纹理、反射、凹凸参数
项目基础设置
新建 / 打开项目，设置标高、轴网、墙体、门窗（完成建筑主体，避免装饰与主体冲突） 切换到 **“建筑”“天花板”“结构”“注释”选项卡，打开“可见性 / 图形替换”**，隐藏结构柱、梁、管线等干扰元素，只保留墙、楼板、标高 开启 **“捕捉”“对齐”“锁定”**，设置工作平面（顶：对应标高；墙：墙面；地：楼层平面）

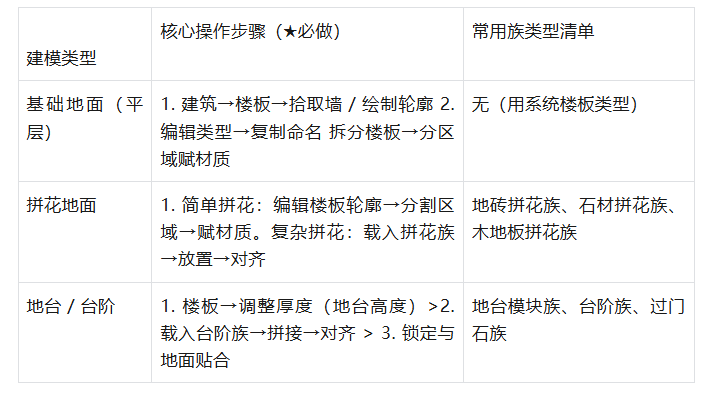

地面造型快速搭建（步骤）
1. 基础地面（平板 / 找坡）
2. 异形 / 拼花 / 地台地面

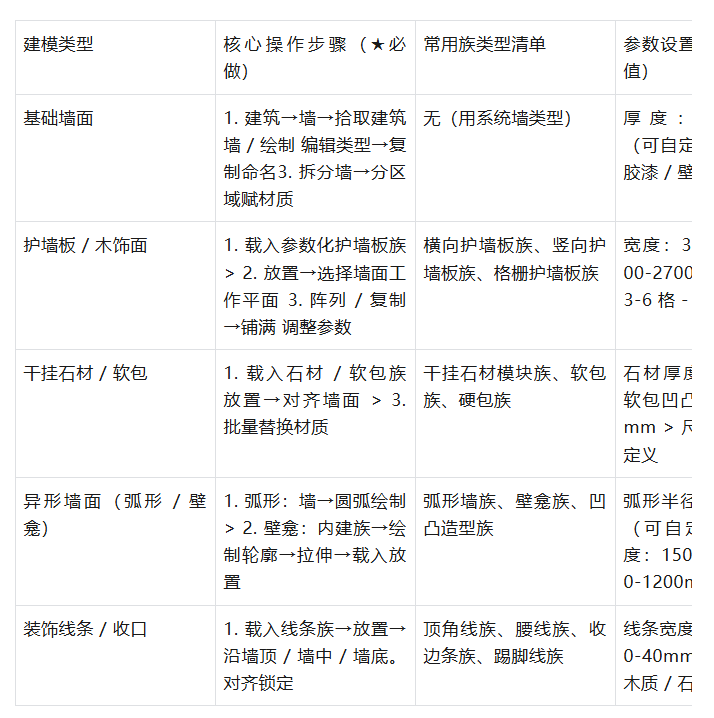

四、墙面造型快速搭建（步骤）
1. 基础墙面（乳胶漆 / 壁纸 / 平饰面）
进入立面 / 三维视图，切换到建筑→墙 选择墙类型（如 “装饰墙 - 乳胶漆”），编辑类型复制，设置厚度、面层材质（乳胶漆 / 壁纸） 拾取原有建筑墙，或直接绘制装饰墙轮廓；用拆分墙分割墙面，分区域换材质（如电视背景墙、床头背景）

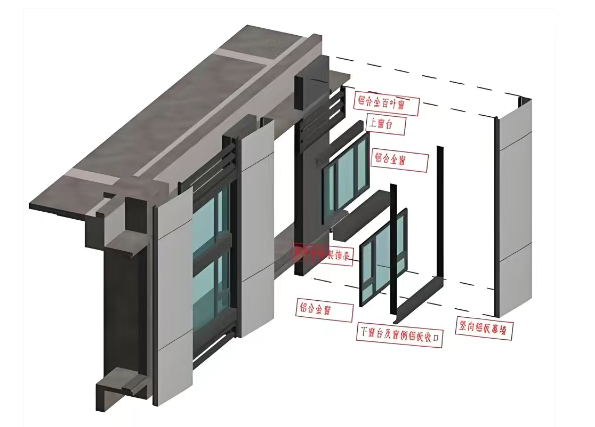

2. 护墙板 / 木饰面 / 干挂石材（模块化）
载入提前做好的护墙板 / 木饰面族（参数化：宽度、高度、分格、缝隙） 放置构件：建筑→放置构件，选择墙面为工作平面，沿墙放置，用阵列 / 复制 / 对齐快速铺满 调整参数：选中护墙板，在属性栏修改宽度、分格数、材质，一键批量更新 造型线条 / 收口：载入装饰线条族（顶角线、腰线、收边条），沿墙顶 / 墙中 / 墙底放置，调整尺寸
3. 异形墙面（弧形 / 凹凸 / 壁龛）
弧形墙：用墙→绘制→圆弧工具，直接绘制弧形轮廓，生成弧形装饰墙 凹凸造型 / 壁龛： 方法 1（内建族）：新建内建族（墙），在立面绘制凹凸 / 壁龛轮廓，拉伸 / 剪切生成，载入项目贴墙放置 方法 2（编辑墙轮廓）：选中墙面，编辑轮廓，用剪切 / 拉伸工具挖除壁龛区域，生成造型 软包 / 硬包：用常规模型族创建软包模块（带凹凸参数），阵列铺满墙面

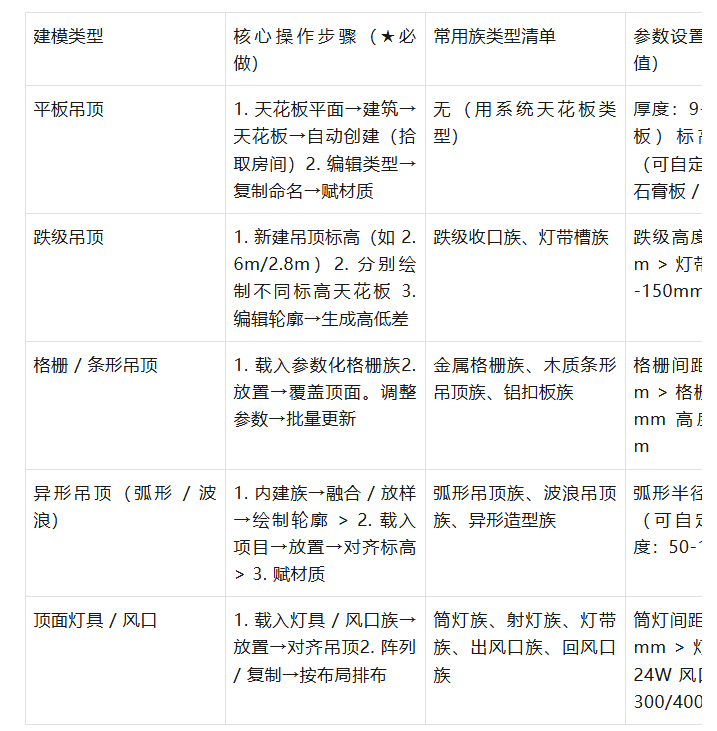

五、顶面造型快速搭建（步骤）
1. 标准平板 / 跌级吊顶（最常用）
进入天花板平面视图（对应标高，如 “吊顶标高 2.8m”） 切换到建筑→天花板，选择天花板类型（如 “石膏板平板吊顶”），编辑类型复制，设置厚度、材质 绘制：自动创建天花板（拾取房间边界，一键生成），或手动绘制闭合轮廓 跌级吊顶（多级）： 新建多个标高（如 2.8m、2.6m），分别在对应天花板平面创建不同高度的平板天花板 或用编辑天花板轮廓，绘制跌级边界，拉伸生成高低差，设置不同材质
2. 格栅 / 条形 / 弧形 / 异形吊顶
格栅吊顶：载入格栅天花板族（参数化：间距、宽度、高度、材质），放置后在属性栏调整参数，一键生成 弧形 / 波浪顶面： 方法 1：天花板→编辑轮廓，用样条曲线 / 圆弧绘制弧形顶面轮廓，拉伸生成 方法 2：新建内建族（天花板），用融合 / 放样 / 旋转工具创建弧形 / 波浪造型，载入项目放置 灯带 / 灯槽：用内建族 / 常规模型创建灯槽轮廓（U 型），嵌入吊顶，赋予发光材质；载入筒灯 / 射灯族，按布局放置
3. 顶面线条 / 收口
载入顶角线 / 装饰线条族，在天花板平面 / 立面，沿墙顶与吊顶交接处放置 用对齐 / 锁定保证线条与吊顶、墙面贴合，调整线条宽度、高度、材质
六、快速优化与出效果（收尾提速）
材质批量替换
用材质浏览器，选中顶 / 墙 / 地构件，一键替换材质，快速出不同方案 可见性控制
视图可见性中，单独控制顶 / 墙 / 地、线条、灯具的显示，快速切换方案 族参数联动
所有装饰族设共享参数（如高度、宽度、材质），修改一个参数，全项目同类型构件同步更新 快速渲染 / 出图
用 Revit 自带渲染，或导出到 Enscape/Lumion 实时渲染，快速出效果图
绝对不重复建模：所有造型优先调用族库，不从头画 优先用自动生成 / 拾取边界（天花板、楼板），减少手动绘制 异形必用内建族 / 体量，不直接在项目中编辑主体构件 批量操作：阵列、复制、镜像、过滤选择（按类别选顶 / 墙 / 地） 工作平面 + 锁定：保证造型与主体对齐，避免后期错位
二、深化设计精准落地
批量创建踢脚线、护墙板、吊顶造型、石材排布，参数化快速修改 重点节点详图一键生成，收口、封边、留缝工艺清晰标注 模型联动平立剖面，一处修改全图同步，杜绝图纸矛盾
三、碰撞检查与管线综合
整合机电、暖通、消防与装饰模型，提前排查管线打架 优化吊顶净高、设备定位，避免拆改误工 出具碰撞报告与优化方案，施工一次成活
四、施工协同与高效出图
支持多专业云端协同，版本统一、变更可追溯 自动生成平面图、立面图、剖面图、节点大样图 图纸与模型实时关联，保证现场施工一致性
五、工程量自动统计，控本提效
一键导出墙面、地面、石材、木作、五金等材料清单 精准计算面积、长度、数量，减少漏算错算 对接成本预算，缩短提报周期，降低损耗

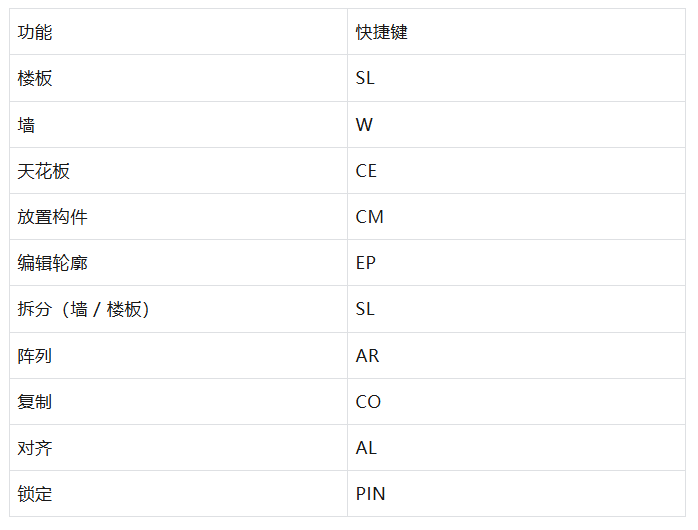

快捷键：

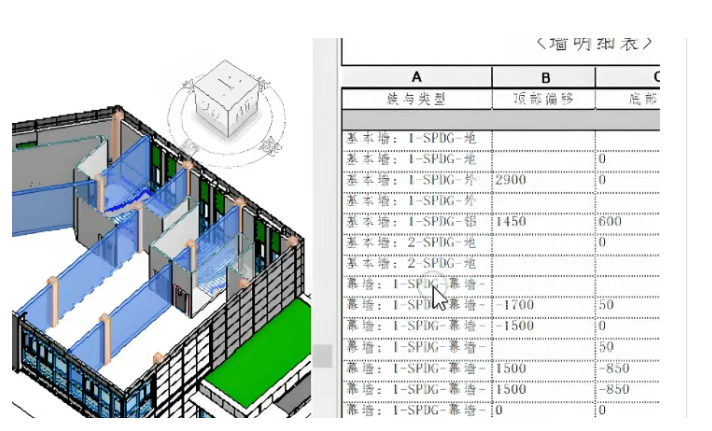

Revit 装饰模型明细表统计（最标准、最常用）
1. 前提：装饰模型属性标准化（统计准不准，全看这步）
装饰构件（墙饰、吊顶、地面、门窗套、踢脚线、造型线条、灯具、洁具等）必须规范命名、赋予正确类别 + 共享参数，否则明细表抓不到数据：
构件分类：统一归到 Revit 内置类别（常规模型、幕墙、天花板、楼板、墙、家具、专有设备），不要全堆在 “常规模型” 里，避免混乱 关键参数（必须添加，装饰统计核心）： 基础：名称、族名称、类型、材质、标高、楼层、房间名称 / 编号 算量：面积、长度、体积、数量、厚度、宽度、高度（Revit 自动计算，部分需手动关联） 造价：单价、合价、成本编码、清单编号（共享参数，用于计价） 标记：施工段、班组、材料品牌、规格型号
2. 新建装饰专用明细表（3 步创建）
打开 Revit→视图→明细表 / 数量，选择装饰构件对应类别（如：天花板、楼板、墙、常规模型、家具），勾选 “仅按类型统计”（算总量）或 “按实例统计”（查每个构件） 【字段】选项卡：添加需要统计的字段（材质、面积、数量、楼层、房间、单价、合价），调整顺序 【排序 / 分组】：按楼层、房间、材质、构件类型分组，勾选 “合计”“总数”，自动汇总每层 / 每间 / 每种材料的总量 【格式】：设置字段显示名称、单位（㎡、m、个）、小数位数、合并相同项 【过滤器】：筛选特定范围（如：仅统计 3 层、仅统计石材、仅统计吊顶），排除不需要的构件
3. 装饰核心数据统计实操（最常用场景）
（1）装饰材料面积 / 用量统计（地面、墙面、吊顶）
目标：统计地砖、石材、乳胶漆、壁纸、铝板、石膏板的总面积、分楼层 / 分房间面积 操作： 新建 “天花板 / 楼板 / 墙” 明细表，添加字段：材质、面积、标高、房间名称、数量 排序分组：按标高→房间→材质，勾选 “材质合计”，自动算出每种材料在各区域的面积 过滤：排除结构墙 / 结构板，只保留 “装饰面层”（通过 “类型名称” 过滤） 技巧：装饰面层用 **“饰面楼板 / 饰面墙” 族 **，不要和结构构件混在一起，面积自动计算更准
（2）装饰造型 / 线条 / 构件数量统计（踢脚线、门套、线条、灯具）
目标：统计踢脚线长度、门套数量、造型线条长度、灯具个数、洁具套数 操作： 新建 “常规模型 / 家具 / 专有设备” 明细表，添加字段：族名称、类型、长度、数量、标高、房间 排序：按类型名称分组，勾选 “总数”，自动汇总每种线条 / 灯具的总长度 / 总数量 修正：线条类用 “长度” 参数，灯具 / 洁具用 “数量”，避免把长度当数量统计
（3）装饰造价 / 清单统计（成本核算、投标）
目标：按清单规则统计材料单价、合价、分部分项总价 操作： 给所有装饰族添加共享参数：清单编号、项目名称、单价、合价 明细表添加：清单编号、项目名称、材质、面积、单价、合价、楼层 分组：按清单编号汇总，自动算出每个清单项的总面积、总价，直接导出 Excel 对接计价软件
4. 明细表导出与核对（闭环）
导出：明细表→导出→报告→CSV/Excel，可直接用于算量、对账、成本分析 核对：用 **“颜色填充”** 按材质 / 房间给模型上色，对比明细表数据，检查漏建模、错属性 修正：发现数据不对，回到模型修改构件类别、材质、参数，明细表实时刷新（无需重做）
