前文发布了一张管综剖面，引发朋友们的讨论，提出了相关质疑，说“排出这个剖面一看就无法落地，一看就是新手，一看就是外行，怎么检修？谁先施工，谁后施工？纯粹为了整齐而整齐，支吊架怎么设计，支架如何生根”。以上的是说法都很正确，因为这张剖面就是有问题的剖面，我们看底下净高只有1000mm，说明这张剖面只是为了说明净高问题而做的，不是为了管综，也不是为了落地。
2、剖面的管综思路分析

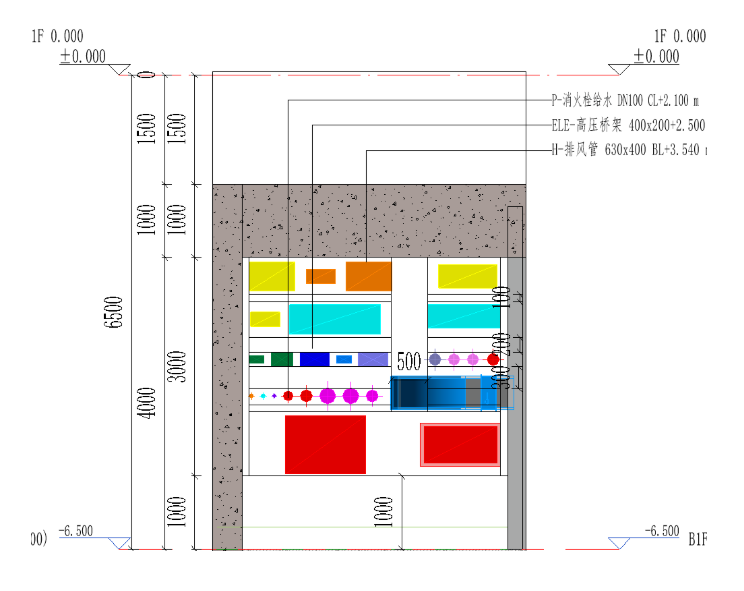

然而剖面未全然考虑管综原则和落地性也不完全正确，我们做个分析：本剖面：位于地下一层，消火栓给水管道、高压桥架、排风风管，多专业管线叠放，是典型地下室管综剖面。基础条件分析：层高6500mm，降板了1500mm，梁高1000mm，梁底高度4000mm，走道宽3000mm，是典型的机房走道管线集中区，虽然层高有6500mm，但被设计阉割了降板1500。【管综核心思路】
1. 竖向分层，从上到下排布（靠近顶板往下）

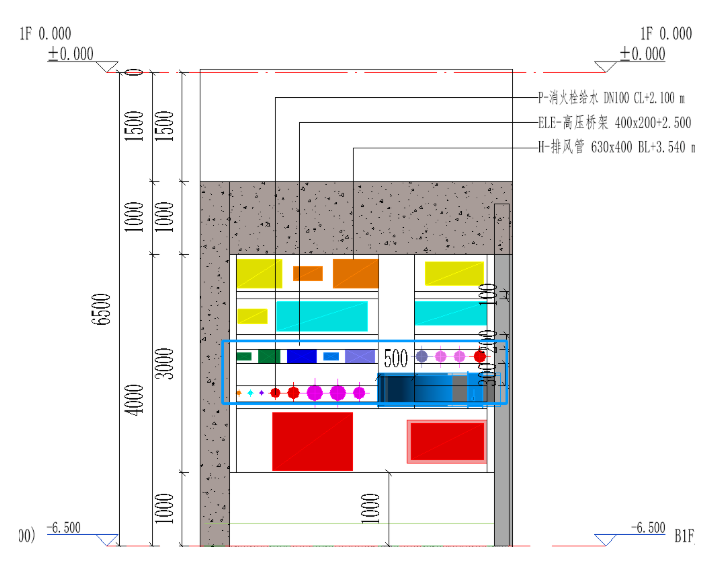

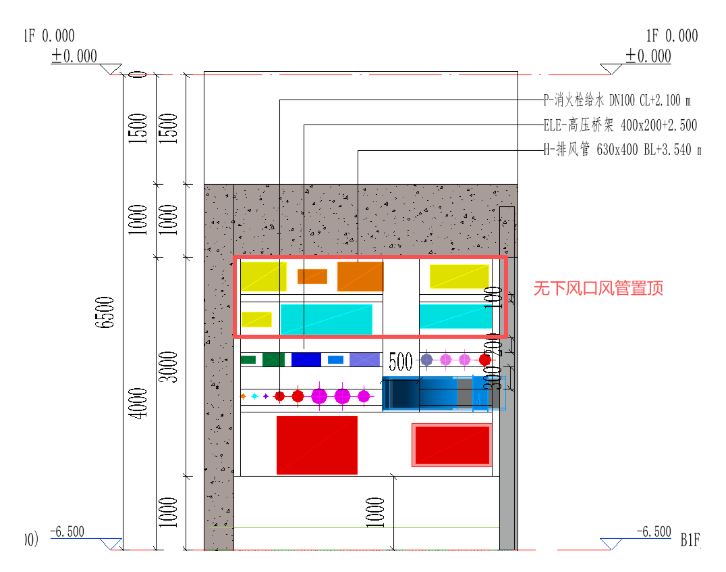

1）最上层：通风风管排风管、送风管、补风管，风管截面大，占用高度最多，风管优先上翻靠顶板布置，风管是高度最大构件，优先定位风管，风管定完，再排布桥架、水管。逻辑：大截面风管占空间最大，风管贴梁底安装可减小对进入房间净高的影响，且风管在走道无下风口、后期风管检修少、所以将风管位于最上层。2）中间层：电气桥架（高压桥架 400×200）桥架放在风管下方，桥架属于电缆，怕水，桥架尽量布置在水管上方，防止水管漏水滴到桥架。与桥架并排的是过路的空调水及消防水管，无多余支管，与桥架同层安装方便逻辑：桥架位于风管下，水管上，上下间距留出300空间放线翻弯，是符合 “桥架在上、水管在下” 原则的选择3）第四层：给排水消防管道、空调水管，左侧是机房的风盘侧吹，放在下层，也方便后期检修操作逻辑：按“桥架在上、水管在下” 原则，最下层风管有下风口，所以第四层是唯一选择。4）最下层：走道布置的排烟管，存在下风口，为防止风口无法下接，理所当然位于最下层。2. 间距控制
检修安装空间的考虑位于中间预留500mm，走道3000宽修改空间位于中间，方便左右检修，管线之间竖向间距的考虑，上层风管上下之间预留100mm，因风管均不需翻弯，也无支管，100mm仅为支架用，风管与桥架之间，预留250mm，下方最大桥架为200，三通位置错开上下翻也可满足，桥架与下层水管之间预留300mm，因下方水管有支管左右平出，喷淋小管利用此层出管，喷淋管消防管阀门为蝶阀300mm空间可满足管线之间水平间距的考虑，管线与结构梁保留100距离，管线到墙、柱侧边留水平距离100，管道与管道水平之间留出100mm方便支架安装。剖面得出管综原则
- 管综需考虑竖向上下间距，管线翻弯，管线安装放线，支架空间
- 管综需考虑水平左右间距，管线与管线之间，管线与结构梁，建筑墙之间
- 管综需考虑下风口风管与无下风口风管的区别，“桥架在上、水管在下” 的原则，管线后期检修频率问题，管线支管出管及阀门空间问题
- 管综需要靠支吊架的设计及生根，支架优先使用综合支架，共用支架，也预留一定单专业支架的空间，生根优先布置在结构梁结构柱上
- 谁先施工，谁后施工的问题？就不归BIM管综考虑的了，BIM优先保证的是净高问题，管综合理性问题，谁先谁后施工问题，是现场管理安装的事。
剖面得出优化思路
- 第一“减”，管线太多，巧妇难为无米之炊，将部分风机房分散，减小管线堆叠，机房无法调整风管移进能移进发的房间。BIM也不是万能的，设计源头就有问题，如何调整也不可能从1000调到2000
- 第二“调”，调整走道防烟分区，将排烟管的排烟口调整到无风管重叠区

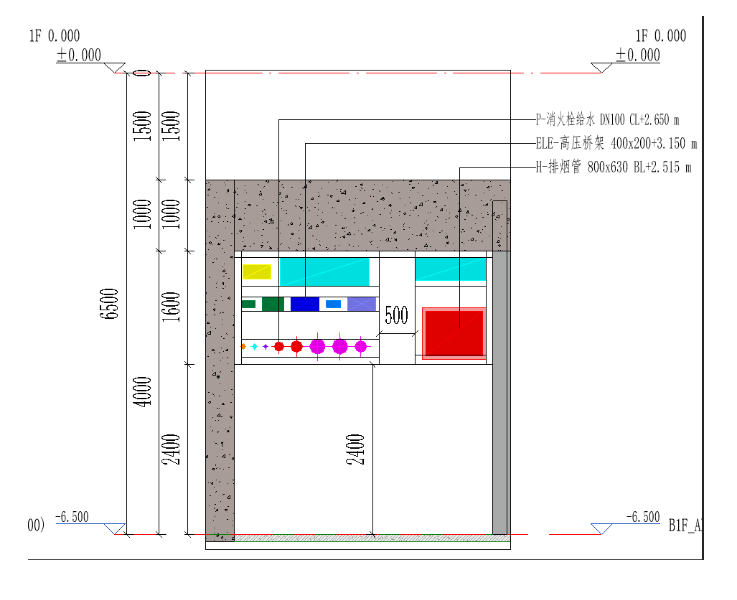

优化后的剖面及管综成果
