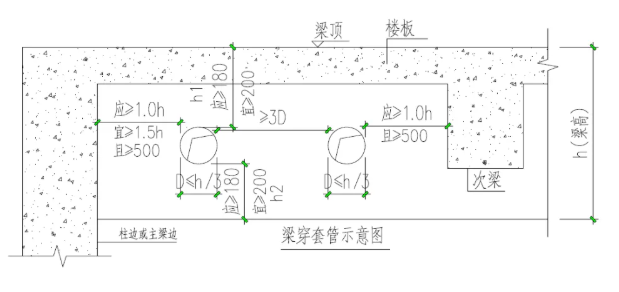

一、圆洞位置原则

优先区域：

梁净跨跨中 1/3 区段，梁端 1/3 区段（严格限制，尽量不开）确需开设：

洞口尺寸控制（h = 梁截面高度）

跨中 1/3 段，洞口总高度 ≤ 0.4h

梁端 1/3 段，洞口总高度 ≤ 0.3h

水平间距控制（h = 梁截面高度）

1. 洞外缘距柱边 ≥ 1.5h且≥500mm，躲开支座箍筋加密区；
2. 洞外缘距次梁≥1.0h且≥500mm

竖向高度控制

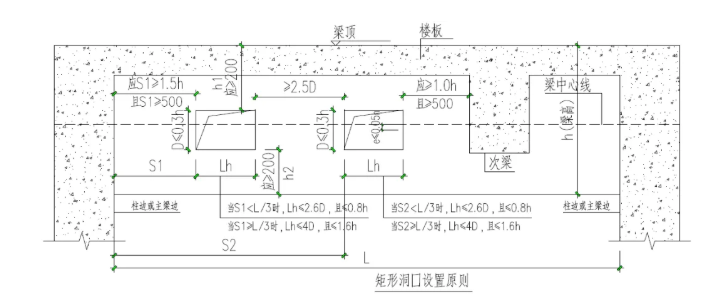

二、方洞位置原则

梁净跨跨中 1/3 区段，梁端 1/3 区段（严格限制，尽量不开）确需开设：

洞口尺寸控制（h = 梁截面高度）

跨中 1/3 段，洞口高度 ≤ 0.4h，长度≤4倍洞高，且≤1.6h

梁端 1/3 段，洞口总高度 ≤ 0.3h，长度≤2.6倍洞高，且≤0.8h

水平间距控制（h = 梁截面高度）

竖向高度控制

绝对禁止区域

✖ 支座加密区、主次梁交接节点附近；

✖ 梁底部受拉主筋区域、梁顶部受压主筋区域；

✖ 梁上集中荷载下方
