3.6通过小案例认识通风系统
系统选择、机械设备连接、添加风管附件、布置风道末端

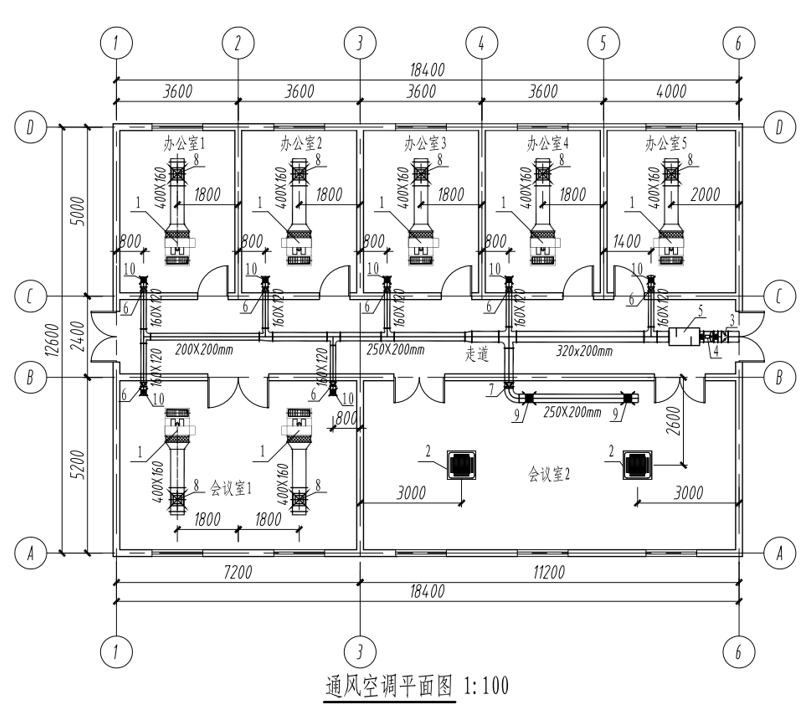

按照“通风空调平面图”，选择相应的风管系统、风管类型，添加阀门、消声器等构件。掌握通风管道、立管的绘制方法，添加相关设备。最后完成整个通风系统模型的创建。如图3.6-1所示。
3.6-1

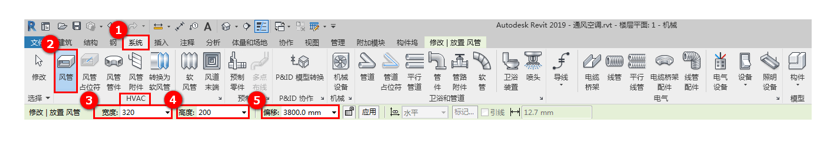

根据题目所示，创建新风管。单击“系统”选项卡下方“HVAC”面板中的“风管”功能工具，在“修改/放置风管”选项栏中调整风管“宽度”及“高度”，分别设置为320mm和200mm，将“偏移”值设置为3800mm。如图3.6-2所示。
3.6-2

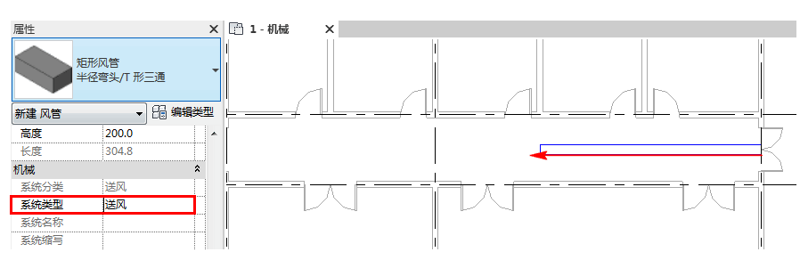

将“属性”面板中的“系统类型”设置为“送风”，在绘图区域中将320mmx200mm的新风管主管绘制出来。如图3.6-3所示。
3.6-3

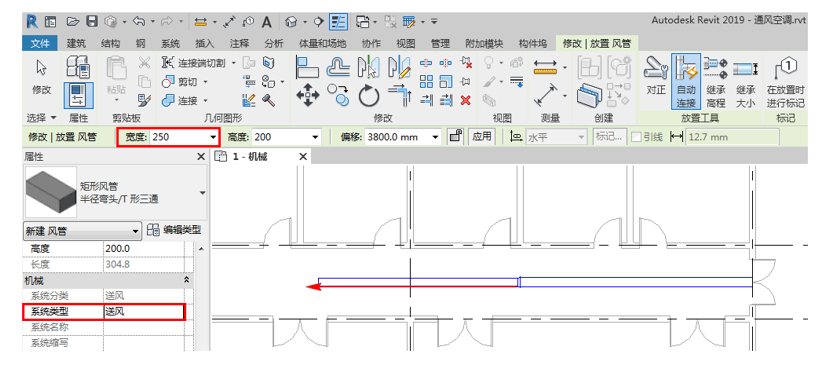

接着将“修改/放置风管”选项栏中的“宽度”调整为250mm，按照题目所示路径将其绘制出来。如图3.6-4所示。
3.6-4

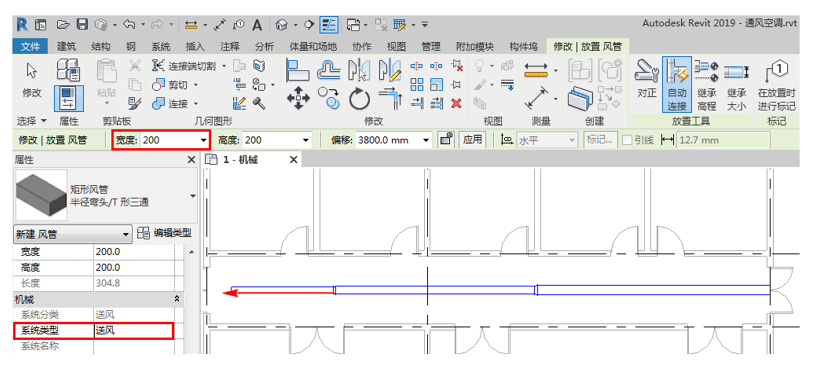

然后将“修改/放置风管”选项栏中的“宽度”调整为200mm，按照题目所示将剩余新风管主管绘制出来。如图3.6-5所示。
3.6-5

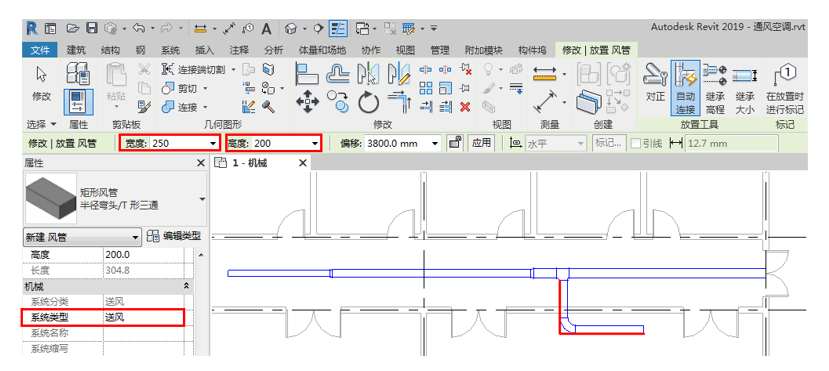

接着，对新风管的支管进行创建。将风管的“宽度”及“高度”分别设置为250mm和200mm，移动光标捕捉主管的中心线，在指定位置单击鼠标左键按照指定路径绘制250mmx200mm的新风管支管。相交部位会自动选择合适的管件进行连接。如图3.6-6所示。
3.6-6

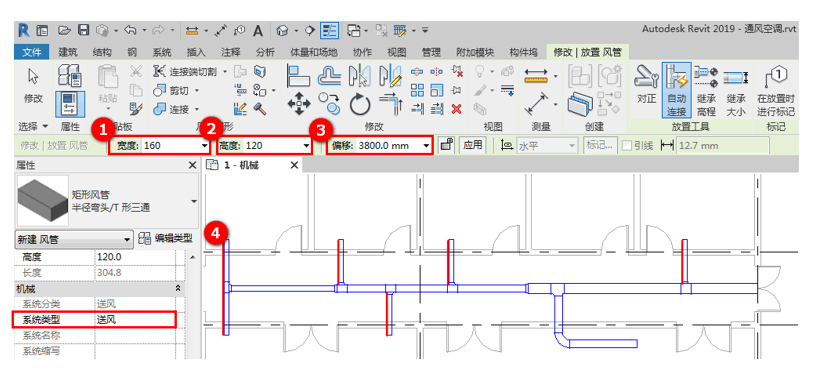

将“修改/放置风管”选项栏中的“宽度”设置为160mm，“高度”设置为120mm，偏移值同样采用3800mm。按照题中路径将尺寸大小为160mmx120mm的新风管绘制出来。如图3.6-7所示。
3.6-7

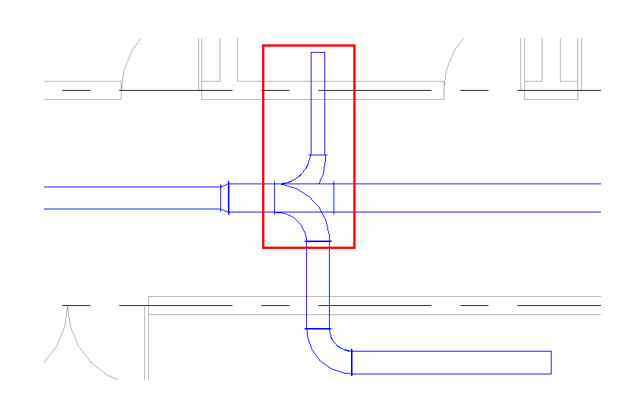

单击选中“矩形T形三通”，单击“+”号将三通升级为四通，然后创建新风支管并进行连接。如图3.6-8所示。
3.6-8

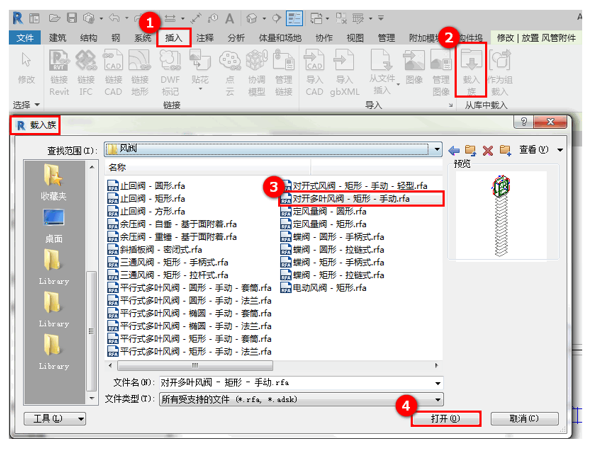

题中“标示3”为对开多叶风阀。单击“插入”选项卡，接着单击“从族库中载入”面板中的“载入族”命令，依次打开“MEP”——“风管附件”——“风阀”，找到“对开多叶风阀-矩形-手动”，单击“打开”命令。如图3.6-9所示。
3.6-9

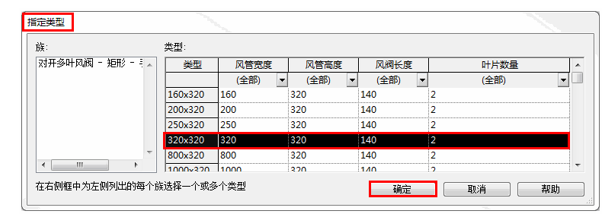

在“指定类型”对话框中选择与需要放置的风阀尺寸大小相似的阀门，这里选择320mmx320mm的风阀，然后单击“确定”将其载入到项目中。如图3.6-10所示。
3.6-10

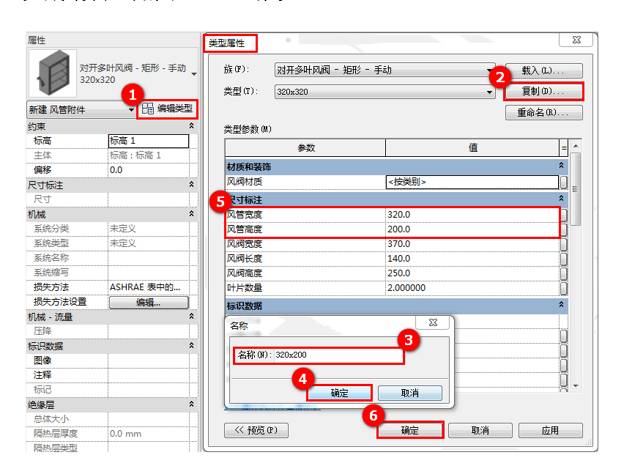

单击“属性”面板中的“编辑类型”按钮，打开“类型属性”对话框，接着单击“复制”命令按钮，对当前的风阀类型进行复制创建副本，将它的名称设置为需要布置的风阀尺寸320x200。然后将“尺寸标注”参数中的“风管宽度”及“风管高度”设置为相应的尺寸。最后单击“确定”完成编辑。如图3.6-11所示。
3.6-11

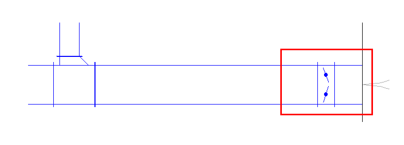

移动光标，拾取风管中心线，然后单击鼠标左键，将设置完成的对开多叶调节阀布置在指定位置上。如图3.6-12所示。
3.6-12

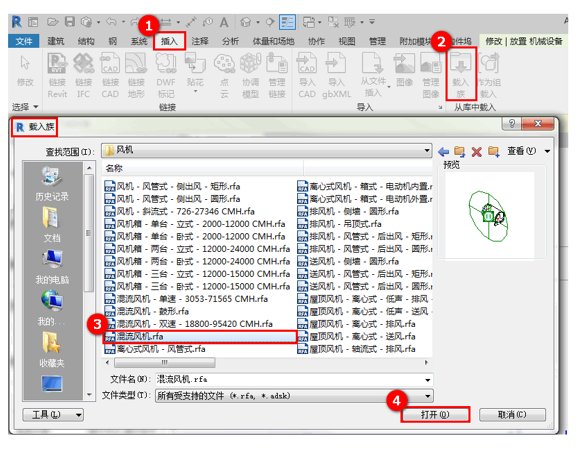

题中“标示4”是混流风机。单击“插入”选项卡，接着单击“从族库中载入”面板中的“载入族”命令，依次打开“MEP”——“通风除尘”——“风机”，找到“混流风机”，单击“打开”命令将其载入到项目当中。如图3.6-13所示。
3.6-13

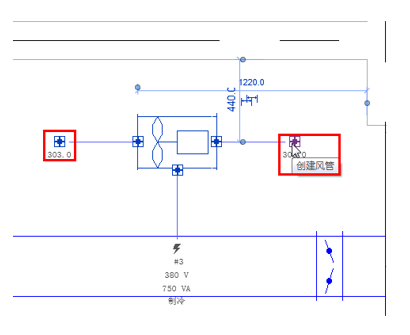

将载入进来的混流风机放置在视图中的任意位置上，单后单击选中绘图区域中布置进来的混流风机，单击风管连接件创建风管。如图3.6-14。
3.6-14
