前面用了若干的篇章与大家交流一些BIM模型的搭建的方法，主要目的是来提升模型的质量与搭建的速度，在模型搭建完成，我们要考虑一些模型如何应用的问题，就是我们如何用模型来解决我们施工中所遇到的难题？BIM传统以往的传授与说明中，BIM具有可算量、可模拟、可出图、可视化、可分析等等。BIM模型可以出明细表，用明细表来做项目的物料统计，做装配式预制构件的三维出图与数据输出，协助工厂做设备与管材的加工生产，BIM明细表不是今天讲述的重点，今天我们重点来讲述利用模型来输出CAD图纸。

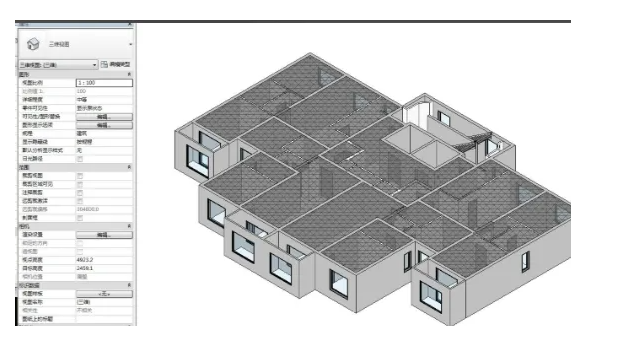

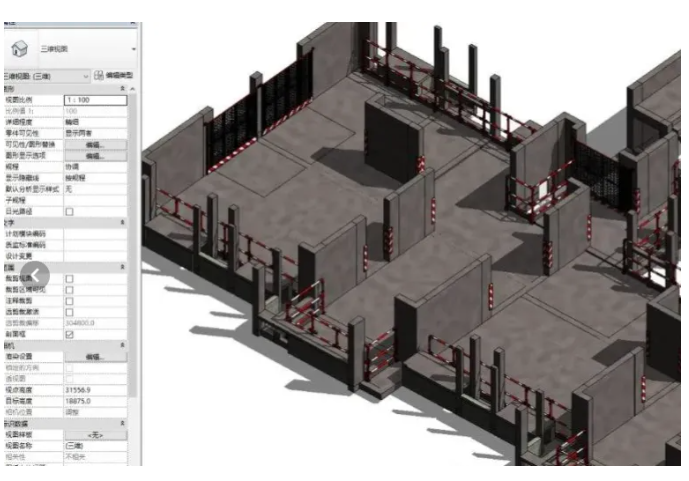

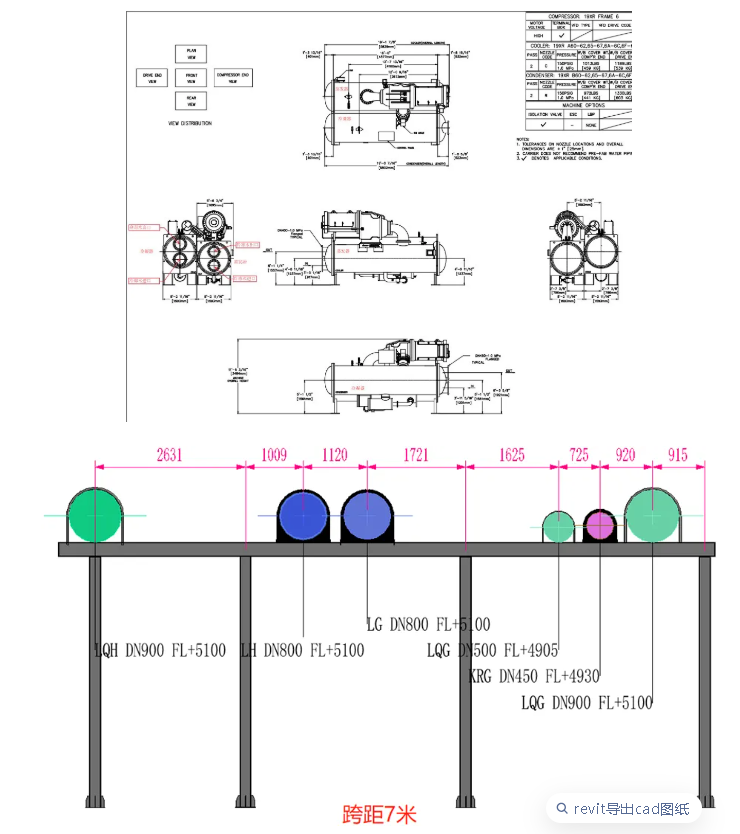

用Revit模型出图，核心是：模型合格-视图规范-标注完备-布图成页-导出/打印，全程是一模多图，联动更新。模型精度：按施工图深度建模，构件属性完整、五错漏碰缺；机电管综净高、坡度、连接到位。线宽/线型/颜色：按国际（如粗线：0.5mm、中0.35mm、细0.18mm）。文字/标注样式：字高2.5mm、仿宋、尺寸标注符合制图标准。视图样板：平面/立面/剖面/详图预设可见性、线样式、比例，一键套用。标题栏/图框：载入企业标准栏、含图名、比例、日期、会签栏。1.复制专用视图：从建模视图复制，命名加“_出图”，避免与建模视图混杂。2.视图比例与范围：平面图常用：1:100/1:150，剖面1:50，详图1:10/1:20；调整剖切模、裁剪区域，隐藏无用参照/轴网。3.可见性/图形替换（VV/VG）：关闭参照平面、工作集、分析线；按专业控制构件显示（如建筑关风管、机电关墙体填充）4.显示样式：平面用“隐藏线/线框”，避免实体着色干扰打印。5.保存视图样板：当前视图设置存为样板、批量应用到同类型视图，1.尺寸标注：轴网、门窗、构件定位、标高、管径/风管尺寸；标注样式统一，文字清晰，尺寸界线规范。2.注释文字:设计说明、节点做法、材料规格、指北针、图例、用符合国际注释族。3.符号标注：索引符号、剖面符号、标高符号、指北针、图例、用符合国标的注释族。4.明细表：门窗表、材料表、设备表、直接插入图纸、数据与模型联动。1.创建新图纸：视图-图纸，选用A1/A2/A3图幅与标题栏。2.放置视图：从项目浏览器拖入平面、立面、剖面、详图；拖动定位，锁定位置。3.调整比例与位置：视图比例不合适则回原始图修改，图纸自动更新；对齐轴网、保持艰巨均匀。4.补充图面信息：图名、比例、日期、版本号、会签栏填写完整。2.设置：图层映射（按专业分层）、颜色（随视图/按图层）、线型、字体；导出版本AutoCAD2013及以上版本。3.导出后再CAD中复核：图层、字体、标注、块名、微调符合企业标准。导出：PDF：直接打印为PDF，用于审查、归档、交付。批量导出：用“图纸集”或插件（如橄榄山、reCAD）批量导出，提升效率。联动更新：模型修改后，所有关联视图与标注自动更新，避免错漏。避免重复劳动：视图样板、标注样式、标题栏一次设置、项目内复用。Dwg图层混乱：导出前做好图层映射，按专业命名图层。视图设置：按系统（给水/消防/空调水/风管/桥架）设过滤器，控制显示与颜色。标注重点：管径、标高、坡度、支吊架编号、设备定位、系统编号。剖面/详图：管综复杂区域（机房、走廊、车库）做1:50剖面，关键节点做1:10详图。有关revit出图的总结：模型-视图-标注-布图-导出的标准化流程，核心是样板先行，视图规范、标注完备、联动更新。按照这个路线图可高效输出符合国际标准的施工图纸，减少CAD二次修改，提升质量与效率。
