Revit出图很丑？先检查这4个设置

线宽 / 视图样板 / 材质填充 / 标注体系

很多同学做Revit的时候，会遇到一个很崩溃的问题：

模型明明建得不算差，但一到出图，平面、立面、剖面就显得很乱、很灰、很像没整理过的草稿。

其实大多数时候，不是你建模不行，也不是Revit本身出图丑，而是这4个设置没有提前整理好。

1. 线宽没有分层

Revit图纸最容易“糊成一片”，通常是因为所有线看起来都差不多。

该粗的不粗，该弱的不弱，墙体、门窗、家具、标注、填充线混在一起，图纸自然没有重点。

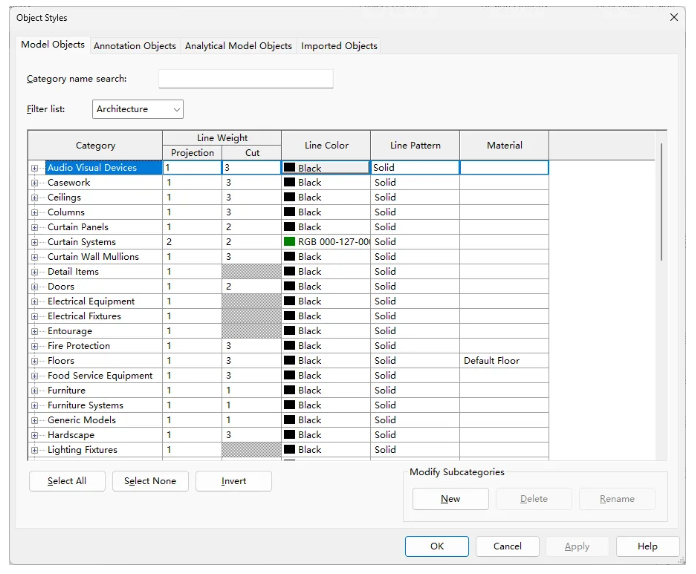

建议先检查：

剖切到的墙、柱、楼板是否比投影线更粗。

家具、设备、地面分格线是否过重。

标注线和辅助线是否太抢画面。

导出的PDF里线宽是否正常显示。

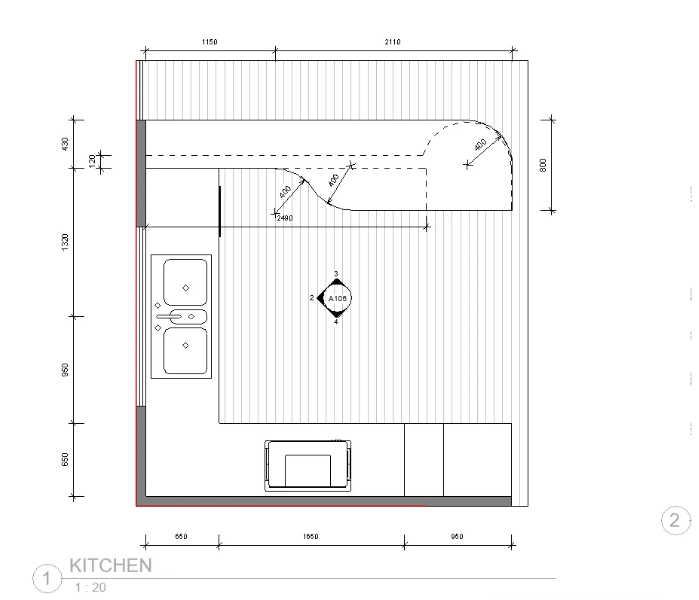

简单理解就是：

被切到的构件要有重量，背景信息要退后。

如果一张图没有主次，排版再好也会显得很乱。

2. 视图样板没有统一

很多人出图丑，不是每张图都丑，而是每张图都“不一样”。

这一张墙体很黑，下一张填充很淡；这一张标注很密，下一张又完全是另一套表达。放到作品集或图纸集中，就会显得特别不专业。

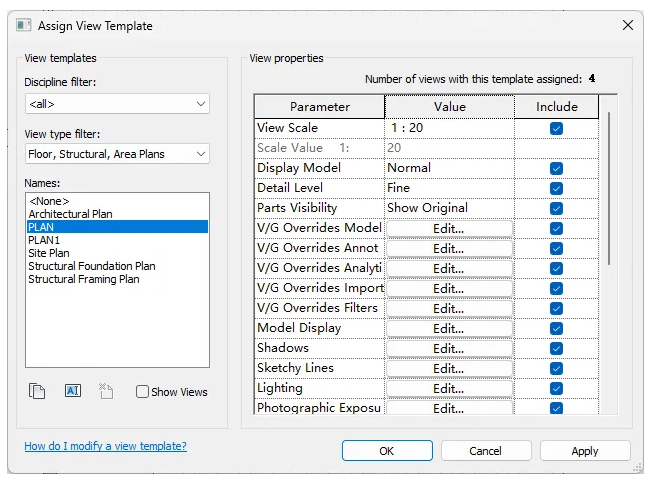

建议你给不同图纸建立视图样板：

平面图样板。

立面图样板。

剖面图样板。

天花图样板。

分析表达样板。

出图打印样板。

视图样板的作用不是让图纸变复杂，而是让同一套项目里的图纸保持统一。

尤其是做作品集、课程项目、BIM交付时，统一感会直接影响别人对你专业度的判断。

3. 材质和填充太随意

很多Revit图纸看起来脏，是因为材质填充没有控制。

比如：

墙体填充太重。

楼板剖切图案太密。

地面材质线和家具线打架。

立面材质没有层次。

黑白打印后所有填充都变成一团灰。

建议出图前一定要看黑白效果。

不要只在软件里看彩色视图，很多图一导出PDF，问题才会暴露出来。

作品集图纸尤其要注意：

材质表达是辅助，不是主角。

如果填充抢了空间关系、结构关系和动线表达，图面就会变得很累。

4. 标注体系不干净

Revit出图还有一个常见问题：标注太多，但有效信息很少。

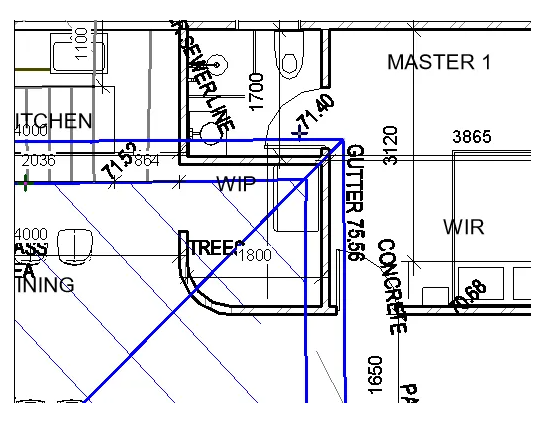

一张图里如果尺寸、轴网、文字、房间名、标高、符号全部堆在一起，读图的人会非常累。

建议检查：

字号是否统一。

尺寸线层级是否清楚。

房间名称是否压到图形。

标高和索引符号是否过密。

轴网是否需要全部显示。

文字有没有和墙线、家具线重叠。

标注不是越多越专业。

真正好的图纸，是别人能快速看懂你想表达什么。

小结

如果你的Revit图纸看起来很丑，先不要急着换软件，也不要只靠PS后期硬修。

优先检查这4件事：

线宽有没有主次。

视图样板有没有统一。

材质填充有没有控制。

标注体系有没有整理干净。

Revit出图的核心不是“按一下导出”，而是建立一套稳定的表达规则。

模型负责准确，视图负责表达，图纸负责沟通。

这三件事分清楚之后，出图质感会提升很多。
