（1）首先创建两个互相垂直的屋顶如图。

（2）屋顶连接。点击“修改”→“”（连接屋顶），先选择屋顶端点处要连接的一条边，在另一个屋顶选择要连接的面如图。

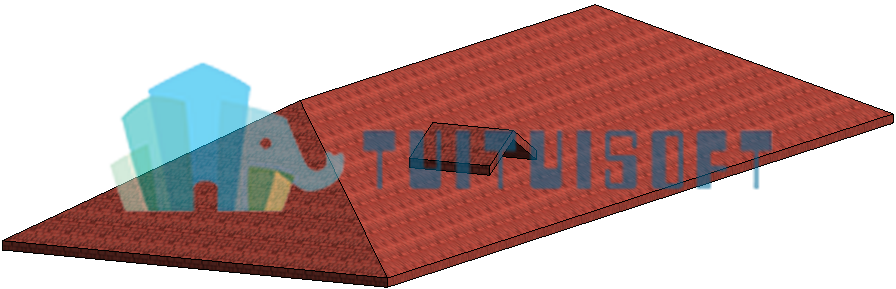

（3）屋顶连接效果图。

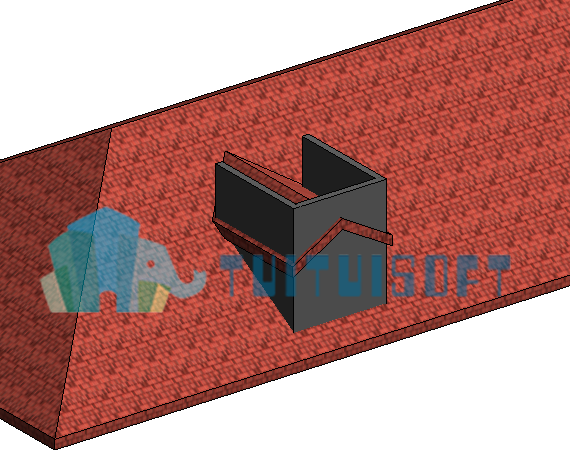

（4）绘制墙体。

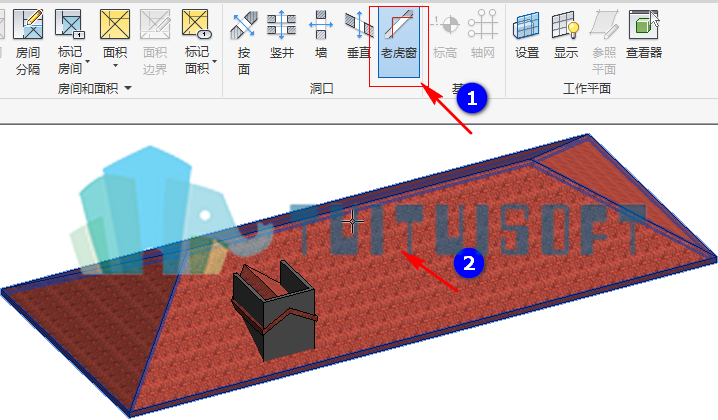

（5）创建老虎窗洞口。在“建筑”选项卡中点击“老虎窗”在选择要被老虎窗剪切的屋顶如图。

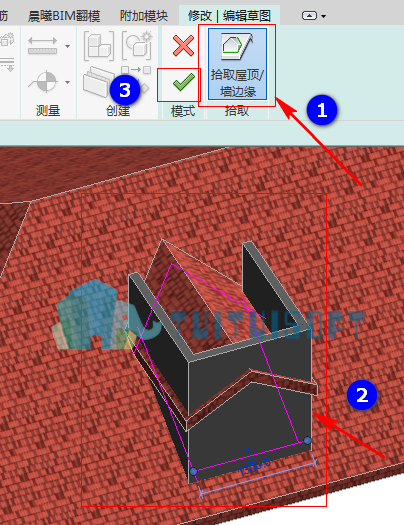

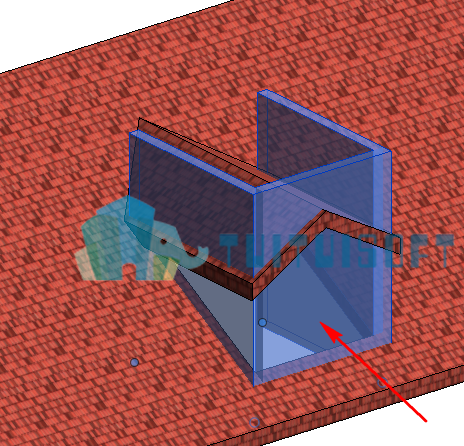

（6）创建老虎窗洞口轮廓。拾取屋顶/墙边缘（拾取内墙）如图。

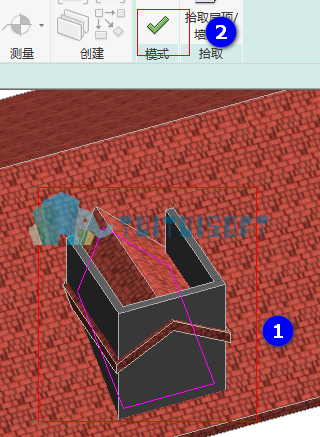

（7）修剪老虎窗洞口边缘线。按TR快捷键，选择要修剪的线（单击要保留的部分）单击“√”如图。

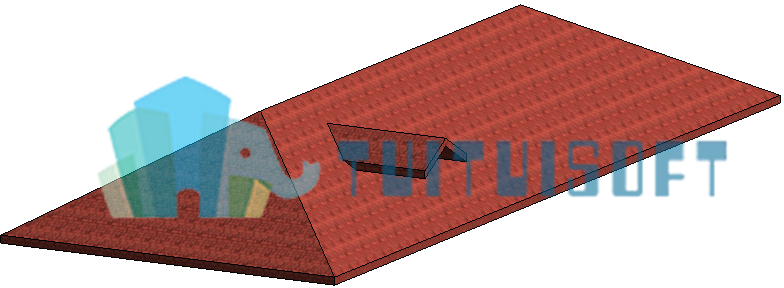

（8）老虎窗洞口图。

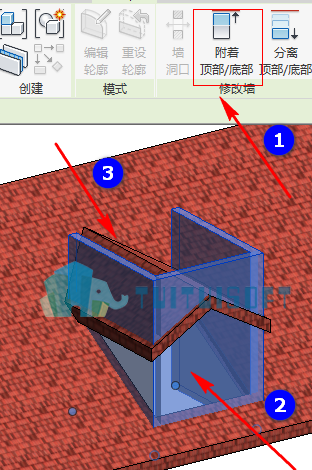

（9）将墙体附着到屋顶。选中所有墙体点击“附着（顶部/底部）”在点击要附着的屋面如图

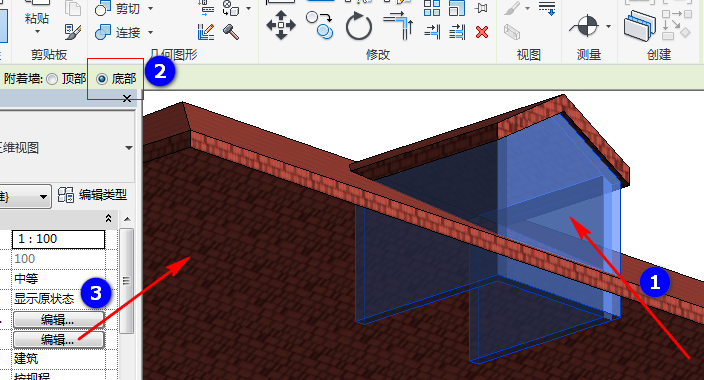

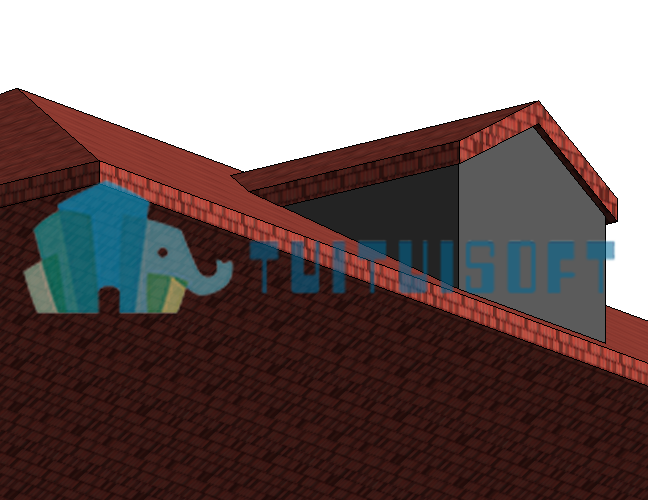

（10）用同样的步骤将底部墙体附着到屋面，点击“底部”如图
