Revit中结构连接的可见性是如何定义的?

发布于:2019-06-21 10:29:33
5968人 分享

了解如何管理模型中结构连接的可见性和详细程度。

结构连接以不同的详细程度显示:

详细程度 显示 说明
中等

仅显示连接的符号表示。
精细

显示连接的详细几何图形。


注: 如果连接仅包含作为连接的一部分时不可见的图元(例如修改器):

  • 如果未选中连接,则将不会有它的表示。

  • 如果选中连接 si,则连接边界框和连接输入图元的顺序/角色将可见。


结构连接处理程序

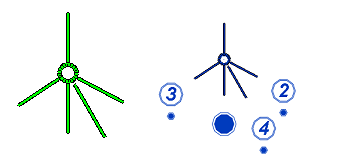

连接处理程序为模型中结构钢连接的表示,可标记连接图元的连接点、每个输入图元的方向,它还会显示连接中输入图元的顺序/角色(如果已选中)。


该处理程序的显示方式有所不同,具体取决于在模型中设置的详细程度:


详细程度  处理程序显示
粗略
  • 仅显示连接点。

  • 选定后,将显示连接输入图元的顺序/角色。

“中等”和“精细”
  • 显示连接点和连接输入图元方向。

  • 选定后,将显示连接输入图元的顺序/角色。


如果选择了多个连接,则将不再显示每个选定连接的输入图元的顺序/角色。

使用“可见性/图形替换”对话框中的“结构连接 符号”模型类别来设置特定视图中结构连接的可见性。

注: 对于定义的子类别,仅可以修改“线”和“填充图案”(如果适用)。其他参数(例如“填充图案”或“透明度”),则继承“结构连接”类别的设置。

如果未勾选“参照”复选框,则连接可进行选择,但不会显示在视图中。这样可以在视图中创建连接标记而不显示连接符号。
