我们以图524中的风机盘管为例，说明- - 下产生问题的原因和解决办法。注意，该风机盘管的“系统分类”目前为“未定义”。

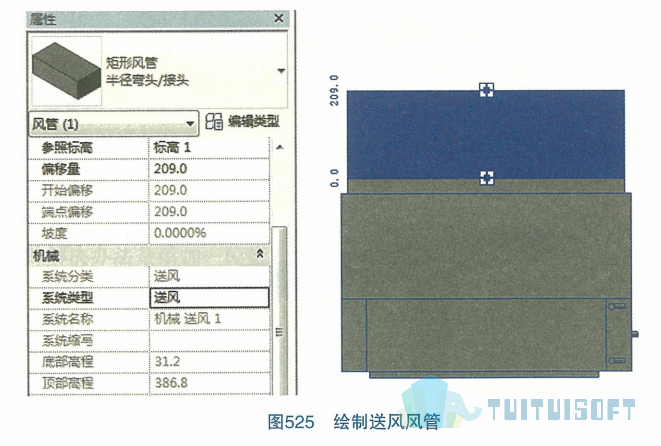

我们在此风机盘管的出风口处创建一段“ 系统类型”为“送风” 的风管，如图525所示。

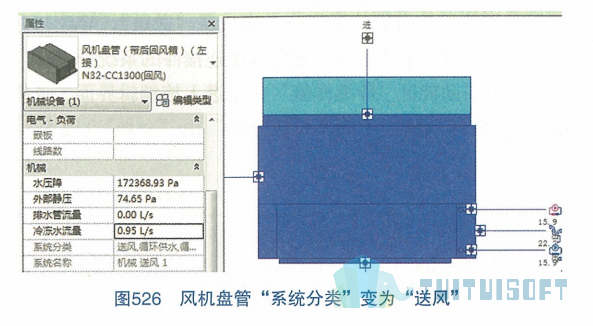

此时，点击风机盘管时我们会发现风机盘管的“ 系统分类”变为了“送风”， 如图526所示。

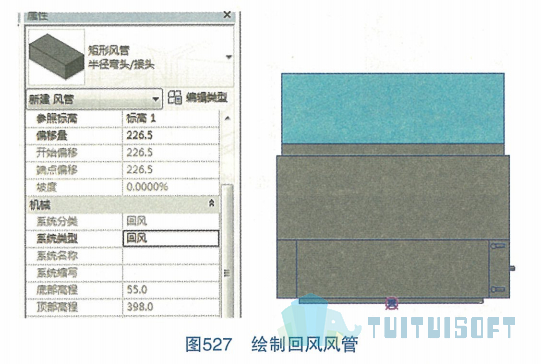

然后，我们再在回风口处绘制一段““系统类型”为“回风”的风管，如图527所示。

连接风机盘管后我们会发现回风口的风管也变成了“系统类型”为“送风”的风管，如图528所示。

出现这种情况是因为风机盘管的系统分类变成了“送风”， 导致与之相连接的管线都默认为送风了。解决的方法是修改风机盘管族中连接件的系统分类。

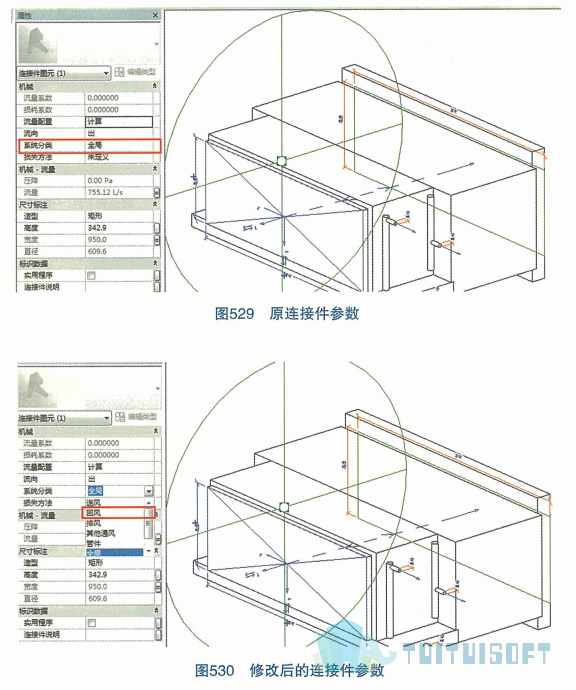

选中风机盘管，点击功能区“明编辑族”命令进入族编辑界面。选择风机盘管处于回风口的“连接件”，将其属性栏中的“系统分类”由“全局”(图529)改为“回风”如图530所示。

把改好的风机盘管族再载回到项目中，问题就可以得到解决。
