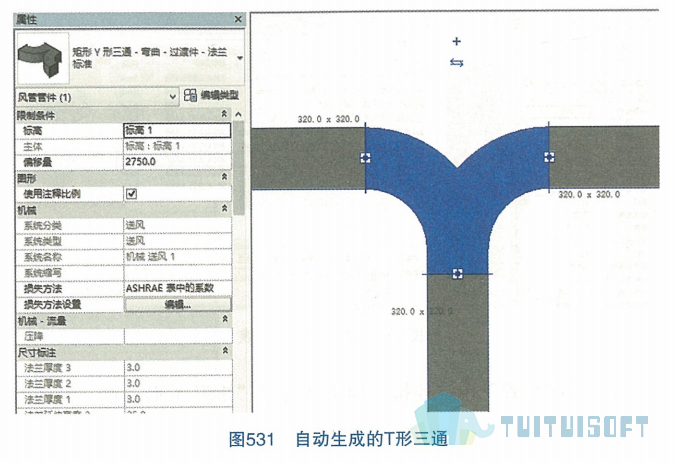

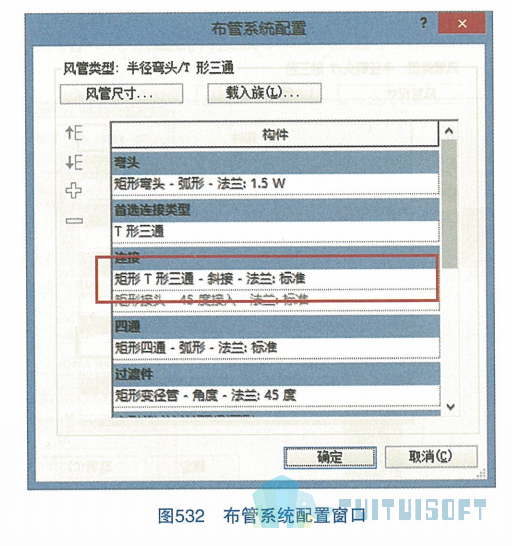

在Revit中创建风管，风管的连接件会按风管的“布管系统配置”自动生成，如图531所示风管自动生成的连接件，是一一个T形三通，这是由风管的类型属性中的“布管系统配置”中“连接”- -项设定的，如图532所示。

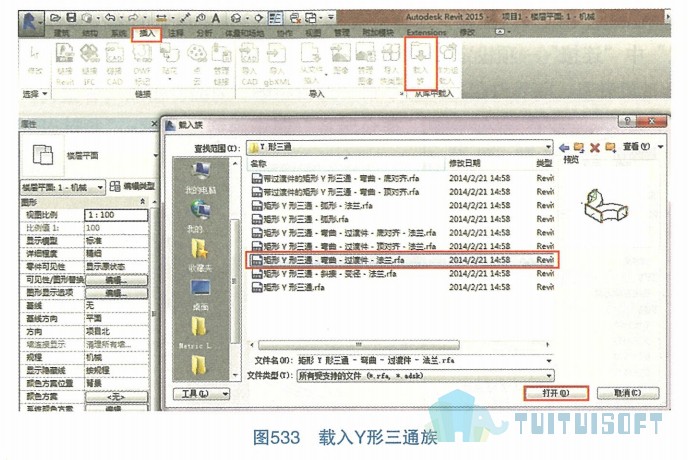

我们可以载入更多的连接件族，在此处就可以在下拉栏中选取。比如，到Revit自带的族库中选择-一个矩形Y形三通，载入到项目中，如图533所示。

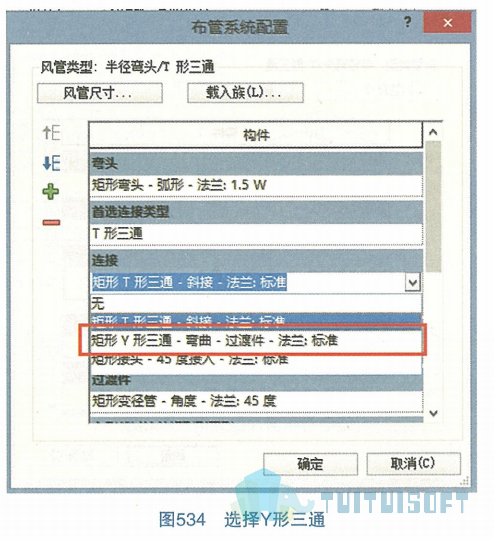

 则在“布管系统配置”中“连接”项下就有了“矩形Y形三通”可供选择了，如图534所示。

需要注意的是，在“布管系统设置”中所做的修改只会影响之后绘制的风管，之前绘制好的风管不会更改。

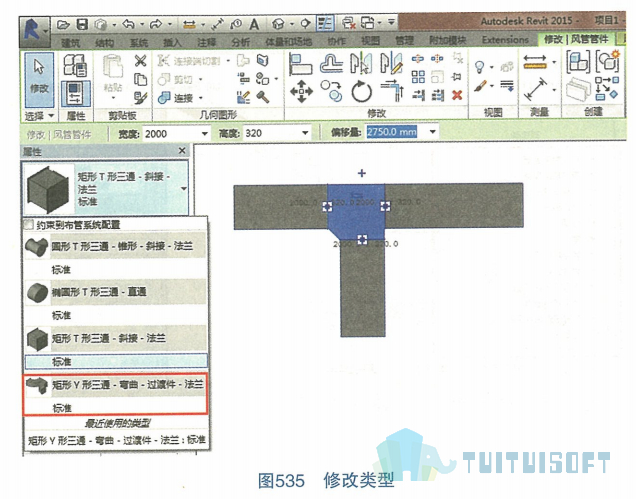

要修改之前绘制的风管的连接件，需到视图中选中T形三通，在其属性栏类型下拉栏中点击Y形三通更换,如图535所示。

这样，创建好的风管T形三通就转换成了Y形三通了，如图536所示。
