风管占位符和管道占位符是用于绘制不带弯头和T形三通管件的占位符风管和管道，是一种管线的示意性表达。可在早期设计阶段不确定风管和管道的具体位置时，用于指示管线的大概方位，帮助管线系统的前期设计。

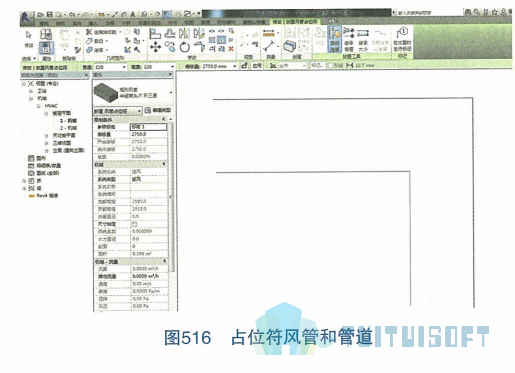

占位符风管和管道始终显示为不带管件的单线几何图形，如图516所示，且具有和风管管道一样的参数值。

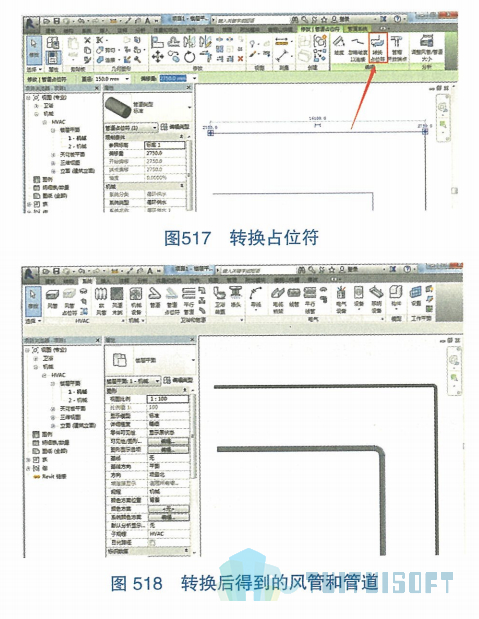

在设计确定后，可以将占位符风管管道转换为带有管件的风管管道。如图517中，选中管道，单击功能区“修改/管道占位符>转换占位符”命令，则可生成实际带管件的管线，如图518所示。
