很多年前，钢结构与工业厂房关联紧密，早期钢结构设计规范归口在冶金工业部。慢慢地也大量地用到了多高层建筑。

但早期针对工业建筑，尤其是重钢厂房的设计、构造还在延续。

格构柱是很复杂的竖向承重构件。

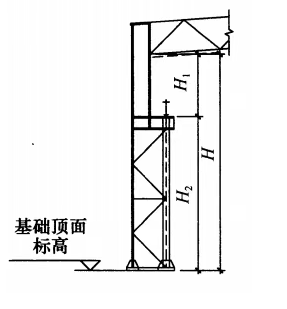

下图是一个单阶边列柱，上柱为实腹式，下柱为格构式。

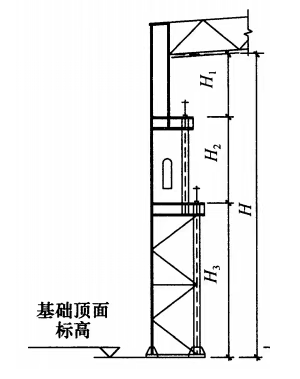

下图是一个两阶边列柱，上柱为实腹式，中柱、下柱均为格构式。

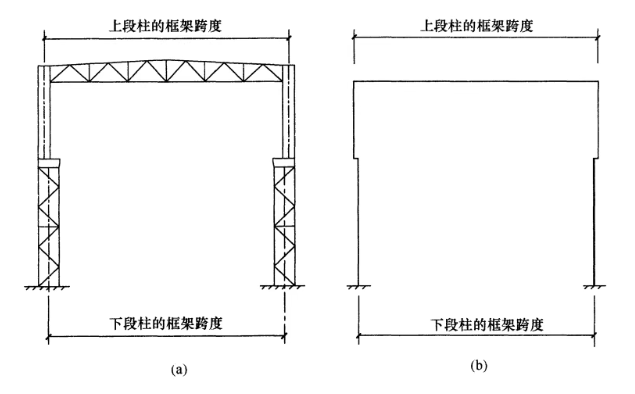

在介绍案例之前，先还是简单说一下与计算分析有关内容，下图中的右边是排架结构整体分析的计算简图，可以看出：

上下柱的偏心由水平的折线段来体现。下段构柱仅用一根分析模型线表示。

我们在进行整体框排架分析时，格构柱是作为一个单元构件来参与的，柱分肢及缀条并没有体现，虽然它们也需要进行计算设计，但是在整体计算的后续部分实现的。

这给三维建模带来了麻烦，在Revit环境下，如果考虑到实体模型转换结构分析模型的操作，整个格构柱也只能作为一个对象，而不能将柱分肢和缀件作为单独的结构单元。

但从加工及材料统计的角度，它们又是单独的存在，因此面向全生命周期的模型，需要解决结构设计阶段与详图设计阶段模型转化的问题。

而我们建模首先要解决的是结构设计模型，因为设计阶段可能需要反复修改规格以及几何尺寸，同时还需要与其它专业的模型进行协调。如果此时的钢结构模型来自于Tekla Structure或者Advance Steel软件，那么结构设计的修改和调整需要来回反复地转换，而现实中有多少结构工程师会利用Tekla Structure或者Advance Steel软件来进行结构分析与设计？在我的理解中，它们都是面向加工制作的详图软件。

再回到Revit环境，还有一个问题，按照习惯的思路，最理想的格构柱族应该包含这些参数：

• 柱的阶数

• 每阶柱的截面尺寸，各分肢组合型钢、钢板的规格

• 缀件的类型（缀板/缀条）

• 缀件的布置尺寸

• 缀件的规格

• 附加缀条参数

• 如果有节点板呢？

• 是否要加上柱脚节点？

这样的族无论是参数设计、创建还是修改，都会异常的复杂。SSBIM采用的方案是，格构柱族中仅包含了柱分肢参数，缀条对象是根据格构柱整体参数由代码自动创建，但不包含在族内部，而且附加缀条更是独立创建。

本文中的视频仅仅从建模的角度来展示一个边列柱的创建过程，不涉及相关的结构设计内容。

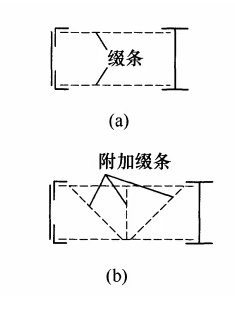

边列柱有两个分肢，其中屋盖肢是由两个角钢L200x200x24与钢板-640x30组成，吊车肢是翼缘板-450x30及腹板-640x20的组合H型钢。包含角钢缀条及附加缀条如下图：

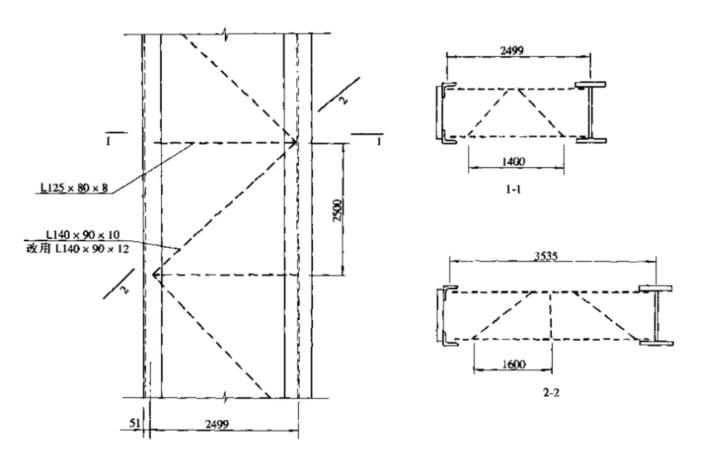

分肢及缀条的定位尺寸如下图：

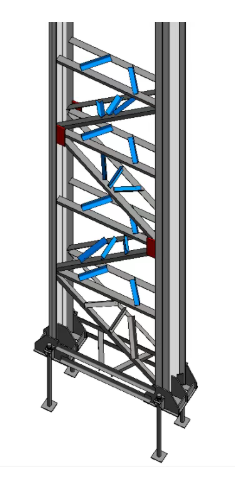

下图是完成的三维模型，其中的分离式柱脚模型的创建展示在下一篇文章中。

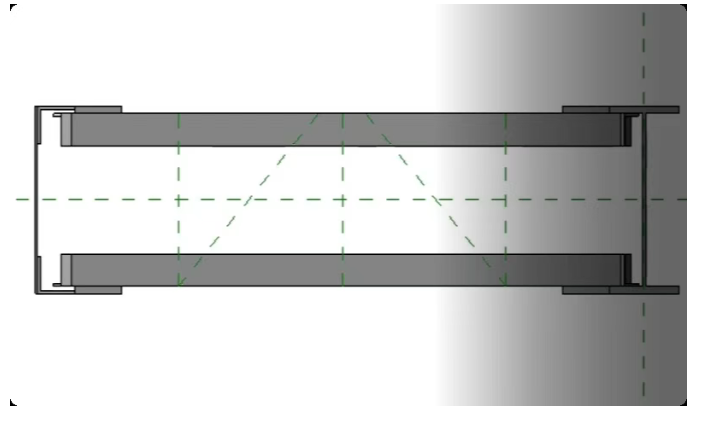

下图是不含附件缀条的格构柱平面图。
