revit中没有可直接画散水的命令，可是散水是普遍存在，如何绘制呢？今天分享一个比较便捷的方法。

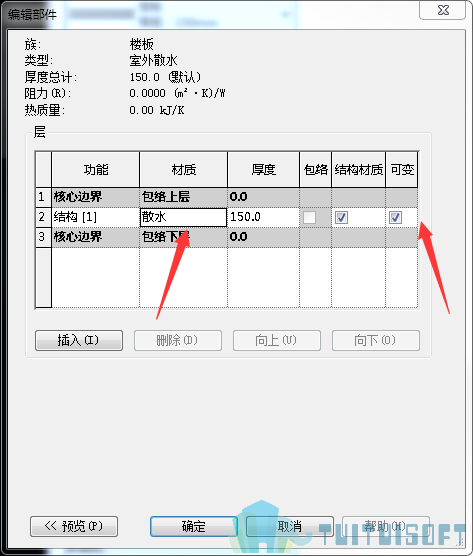

1. 点击【楼板】（快捷键SB），任意选择一种楼板通过复制黏贴新建一个楼板并且命名为室外散水，编辑类型属性将【散水】结构材质根据图纸要求修改并勾选【可变】（如果不勾选【可变】这块板就会变成倾斜板而不是坡道实体族）。第一步散水的材质已经设置好了。

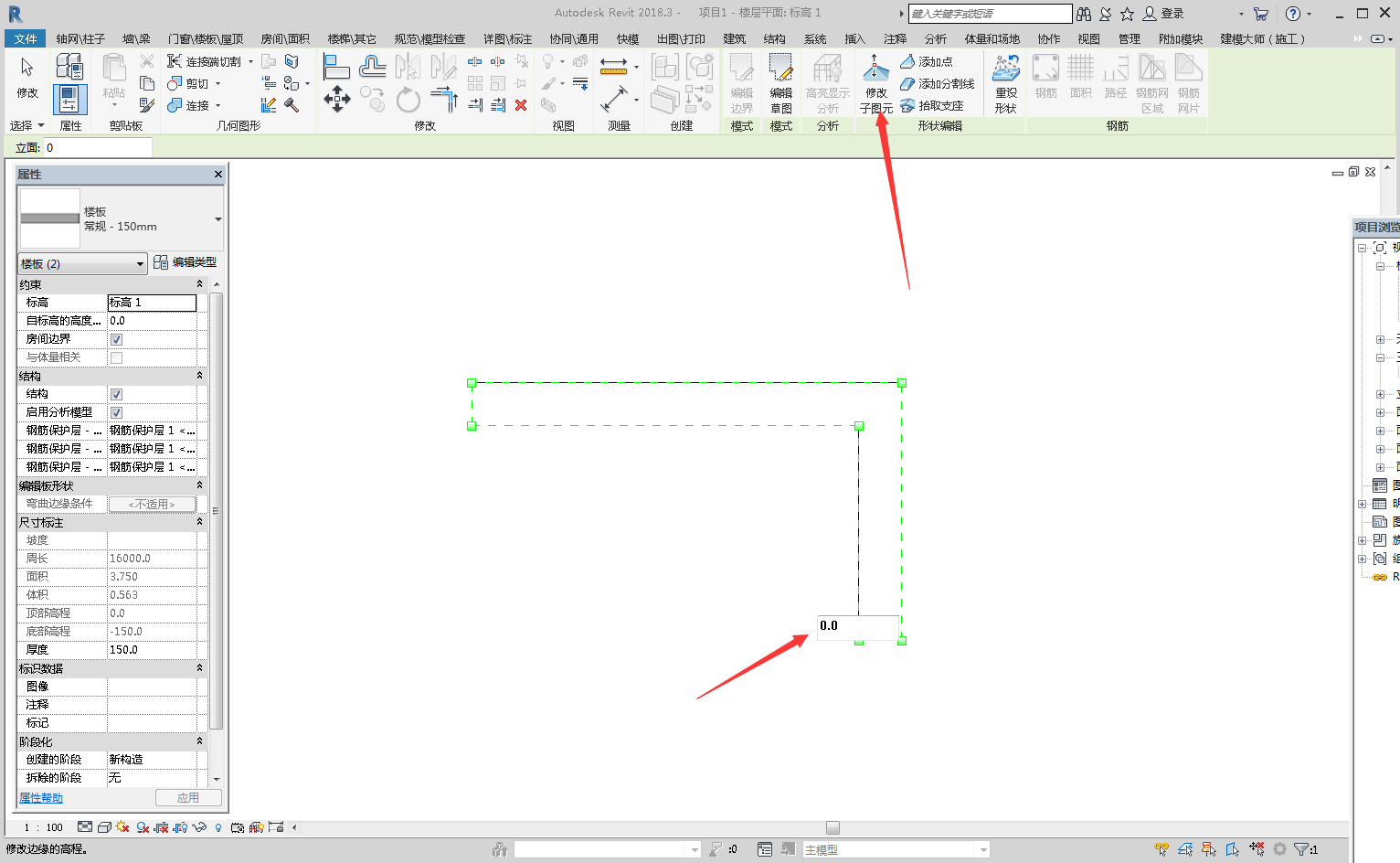

2.如图所示，在编辑模式中将根据图纸散水的轮廓绘制出来。（小编随便画的一个模型）

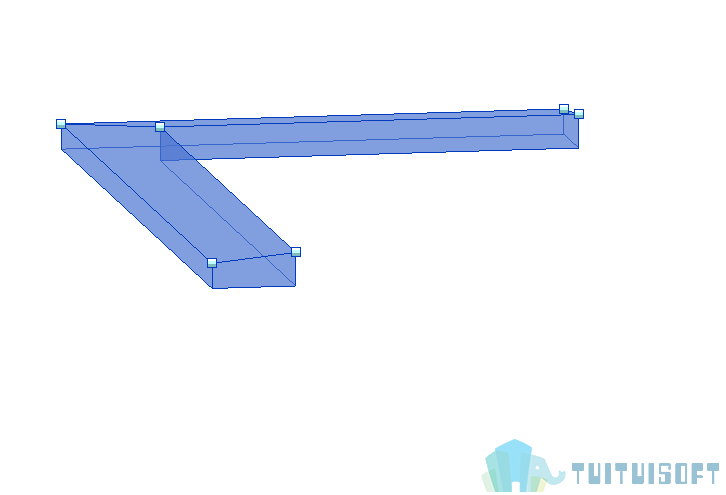

3.点击【修改子图元】命令，依次修改模型上的各个点的高程。这样一个散水就画好了。
