在剪力墙结构的建筑中在剪力墙边缘或者重要部位都会有约束边缘暗柱，这些柱子很多都不是矩形的而是多边形的异形柱。所以碰见剪力墙结构的建筑自己建柱族便是常事，无特殊要求下利用【拉伸】就可以快速建成一个异形柱。

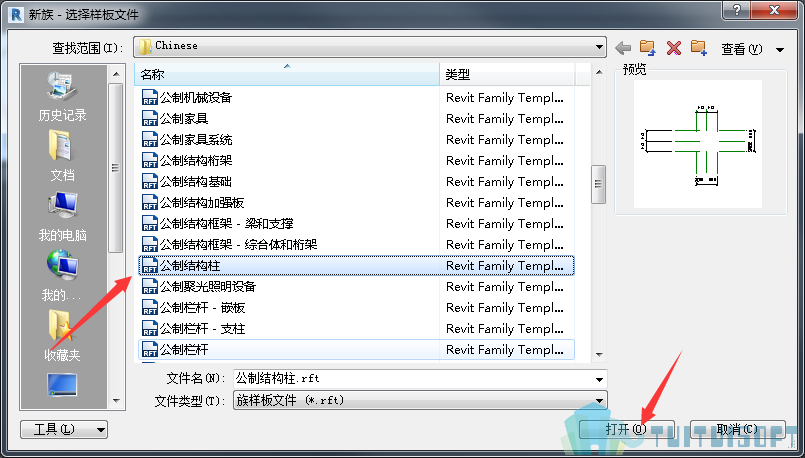

1. 点击新建选择【公制结构柱】，点击打开进入族绘制界面。如图所示。

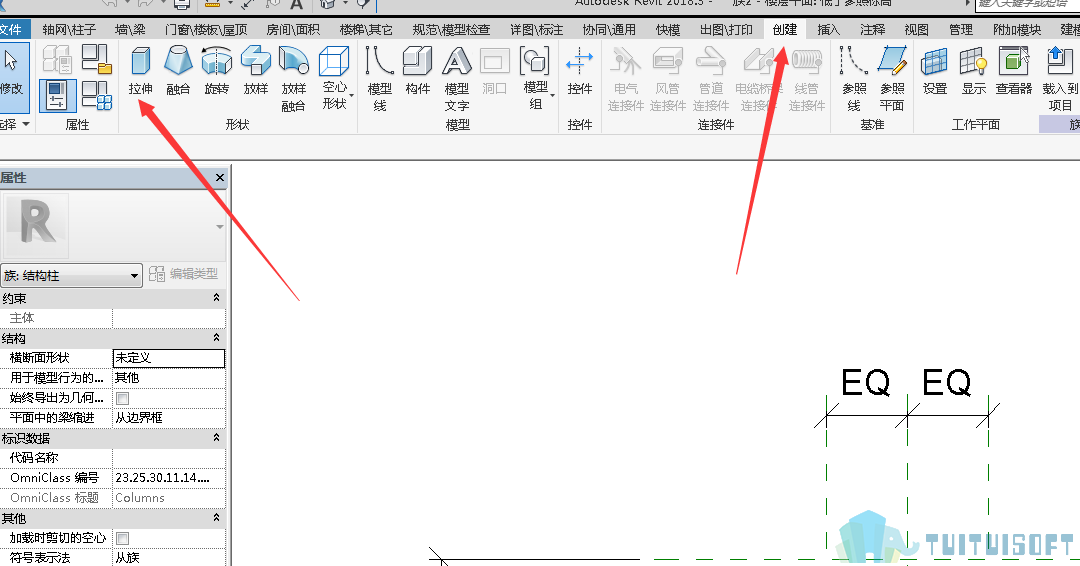

2. 点击创建选项卡选择【拉伸】，在平面视图中将异形柱的轮廓绘制出来。如图所示。

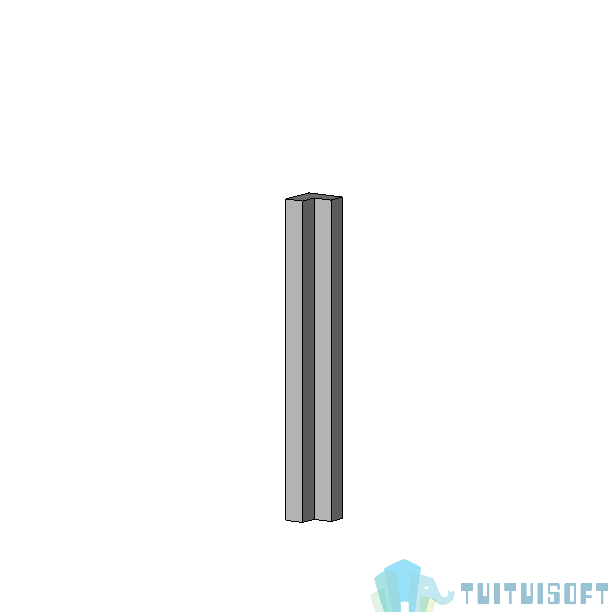

3. 绘制完拉伸之后需要转到立面视图，将柱拉至参照标高并且锁柱，如果不锁的话柱就不能随着标高进行参变。（这里的参变只能是高矮参变，变截面尺寸是不能参变的)如图所示。




4. 第四步命名柱名称，保存在你放置族文件的位置。
