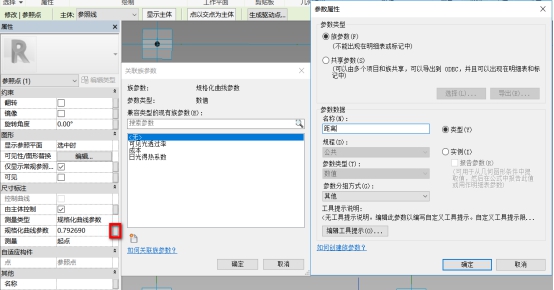

（1）新建一个“基与公制幕墙嵌板填充图案”的族文件，点击“参照”面板中“点图元”命令，在右边缘与下边缘各放置一个点，点击其中一个放置的点，点击“属性”面板中的“规格化参数”一栏中的“关联参数”按钮。

图1

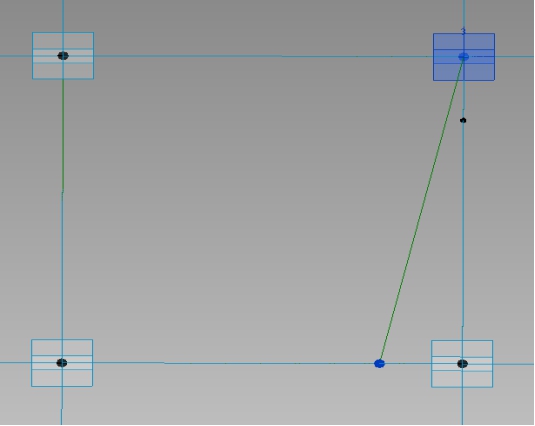

（2）用同上的方法，将另一个参照点的“规格化曲线参数”也赋予“距离”的参数，点击下边缘的参照点和右上角的参照点，点击“模型”面板中“通过点的样条曲线”命令，生成线后，点选“属性”面板中的“是参照线”选项，完成参照线的创建。

图2

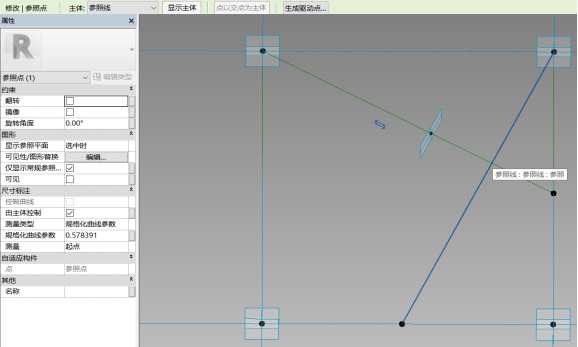

（3）同上方法在左边缘也创建一条参照线，点击“参照”面板中“点图元”命令，将点放置在刚刚创建的参照线上，点击刚刚放置的点，点“点以交点为主体”命令，然后点击两个参照线的交点。

图3

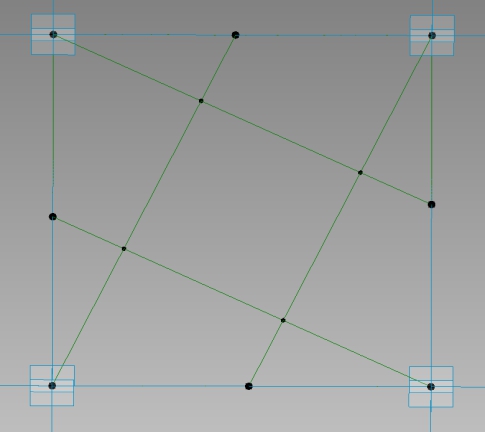

（4）用同上的方法，在其余两条边缘上创建参照线和参照交点。当我们改变“规格化曲线参数”的时候，参照线和参照交点会跟着一起变化，以此来创建可变的复杂的幕墙嵌板。

图4
