在民用或者商用一般建筑中大部分的墙是规则的直形墙，但是在厂房、仓库等模型中弧形、椭圆形等墙体是常见的。如何绘制这类异形墙体，就墙的拾取面功能分享一种思路。

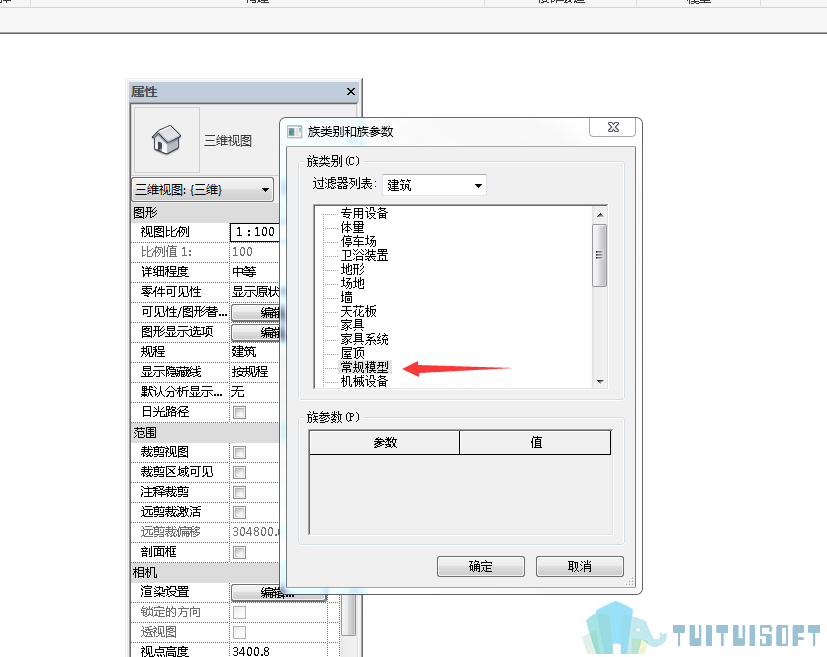

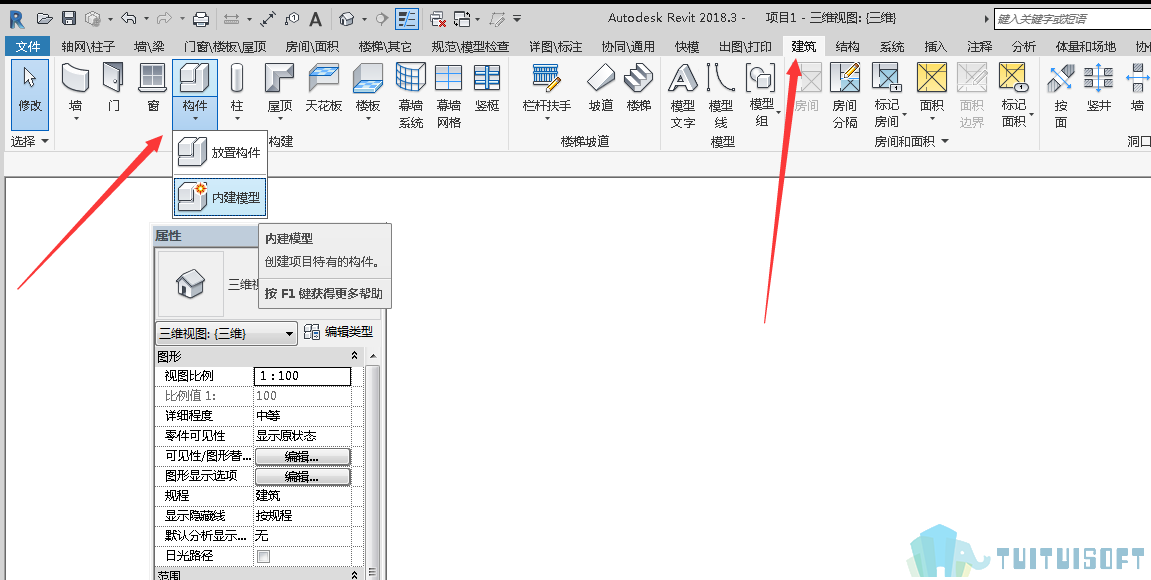

在建筑选项卡中选择【构件】【内建模型】，然后选择内建一个常规模型。在创建选项选择拉伸工具（【拉伸】绘制轨迹线即是轮廓线比较方便）。根据需求绘制闭合的拉伸形状，画墙体需将工作平面选择楼层平面，其他参数可以不设不影响墙体。

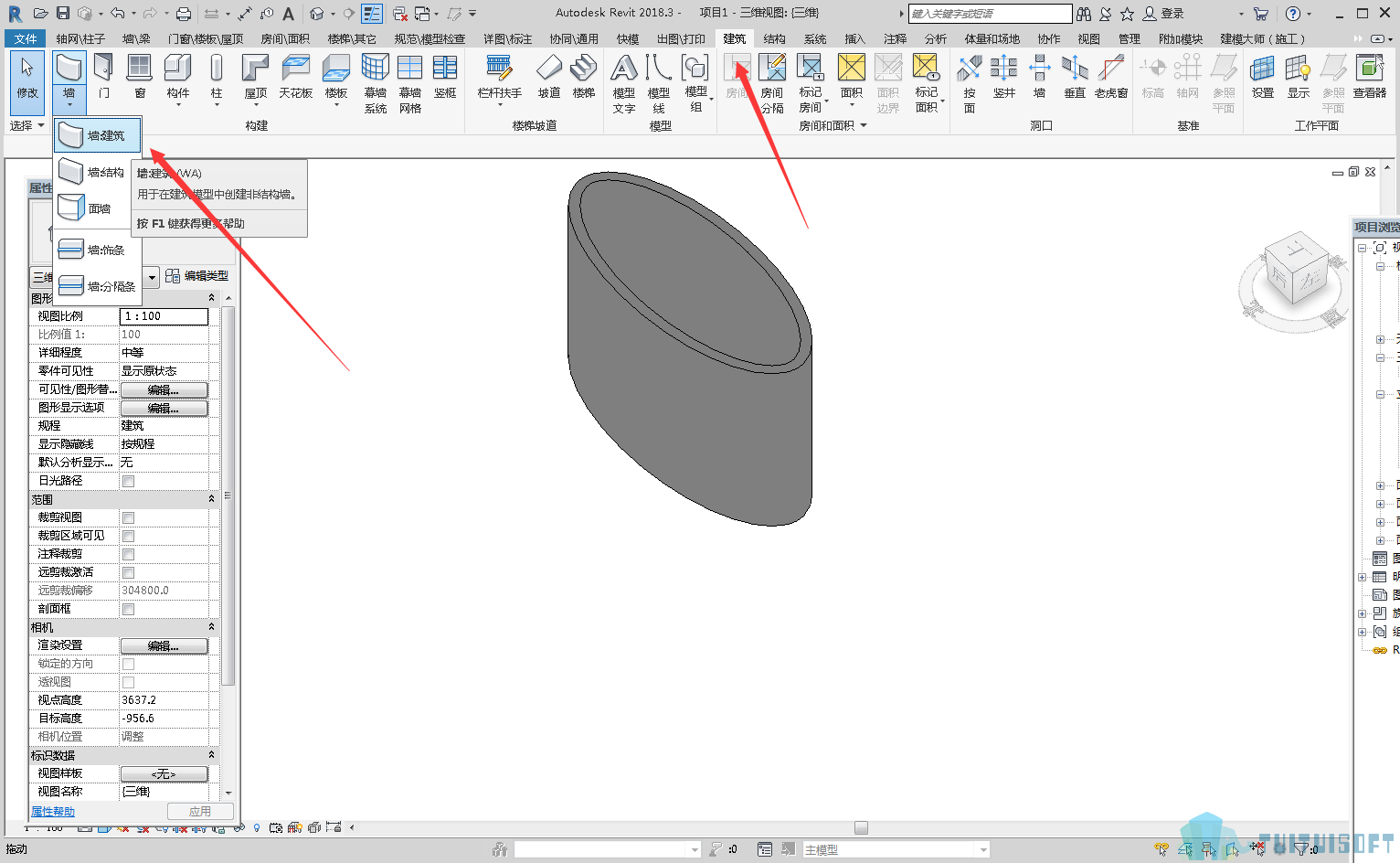

一个椭圆形的常规模型已经绘制好。点击建筑选项卡选择【墙】（快捷键WA）并根据需求选择墙体材料，点击拾取面，拾取常规模型的表面之后椭圆形的墙体就画好了。记得将常规模型删除。
