REVIT中的一般墙体开洞可以用编辑轮廓方式实现，曲面墙不可以编辑轮廓，但是如果模型需要曲面墙开洞如何解？那么就需要借助其他类型的工具完成开洞，分享一种曲面开洞的方法，
在建筑选项卡中选择【构件】【内建模型】，然后选择内建一个常规模型。在与曲面相切的位置绘制一条参照，将工作平面拾取在这条线上立面上。

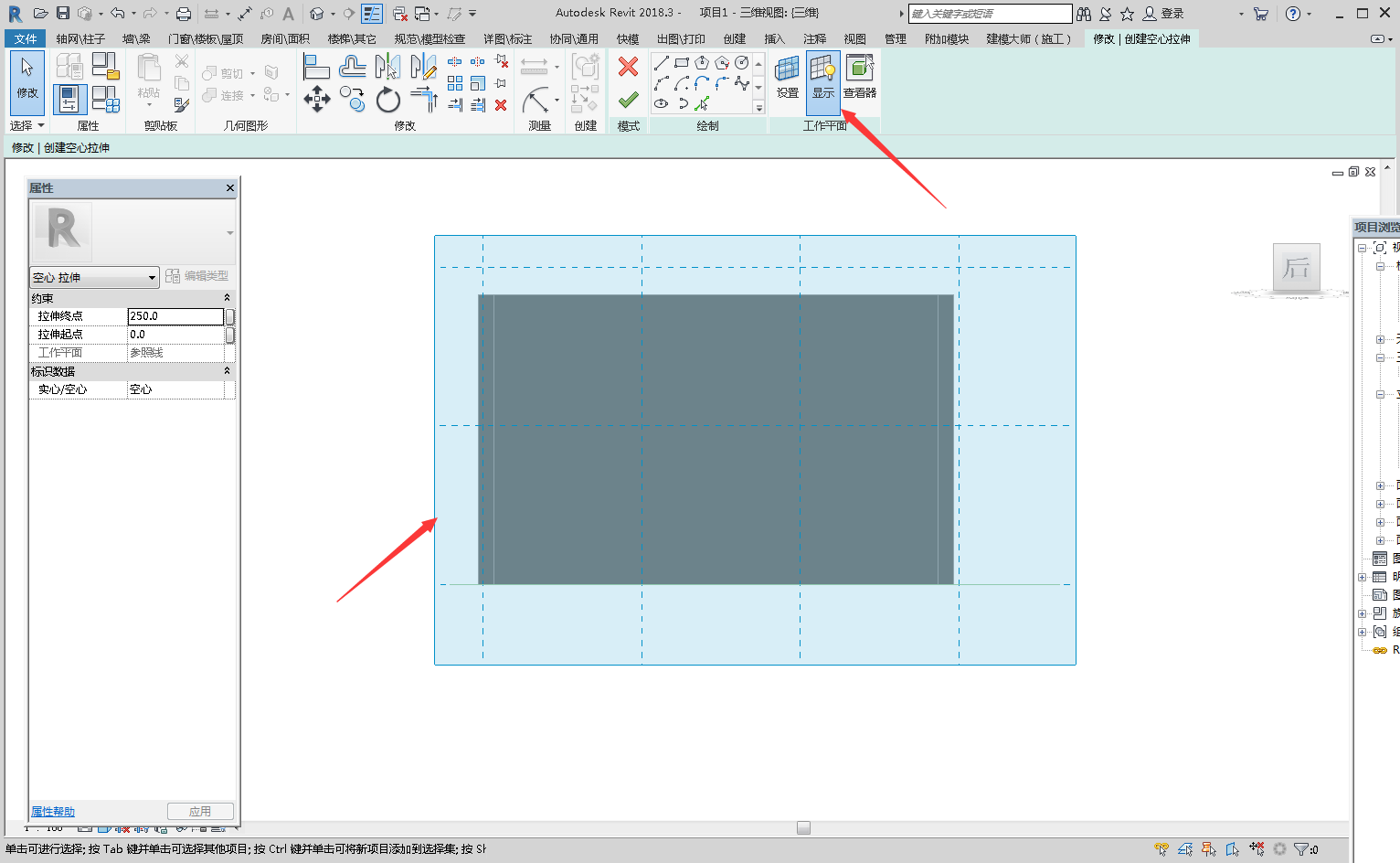

在创建选项卡中选择空心拉伸，可以选择其他的主要看个人喜欢。然后在参照平面上准确的位置绘制一个需要被开洞的形状（拉伸的形状必须是闭合的），再然后将空心拉伸拉至与墙体相交的位置

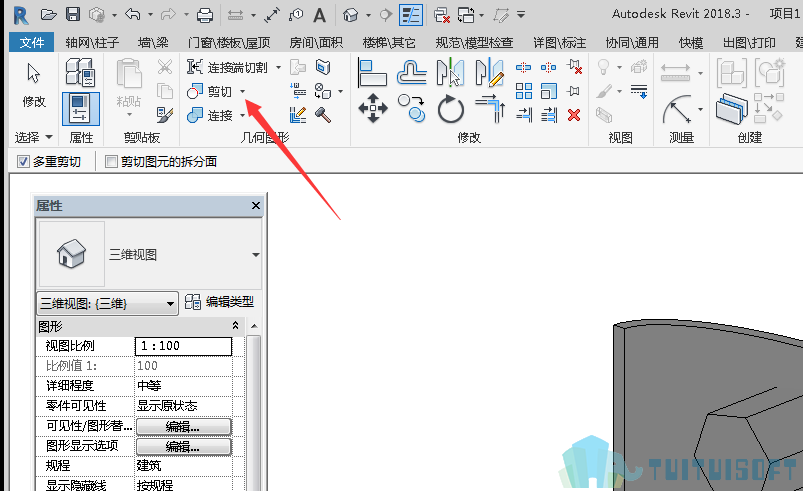

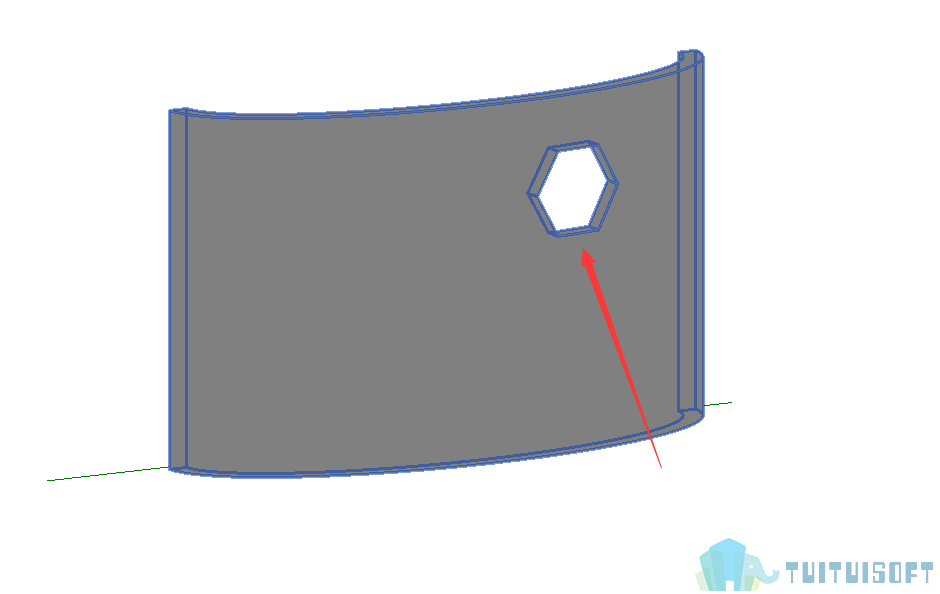

点击【剪切】命令，将两个物体进行剪切，这样就完成了对曲面墙体的剪切开洞。效果图如下
