在revit当中的幕墙没有弧度的，但是如果项目需要，那么就得自己创建了。今天分享一种利用【公制幕墙嵌板族】创建带有弧度的幕墙。

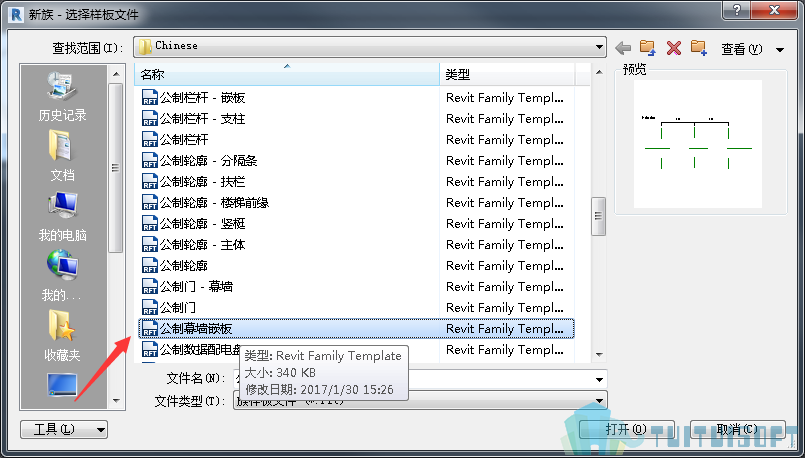

打开revit新建一个族，选择【公制幕墙嵌板】。
在中心（前/后）左或者右新建一个参照平面。并以此参照平面为工作面。
在创建选项卡中选择【放样】命令，进入绘制模式之后选择【绘制路径】，最后选择【起点-端点-半径弧】绘制一个弧形。绘制完成之后需将端点在参照平面锁住，并且添加半径参数。
点击【选择轮廓】，【选择编辑轮廓】。这是会转到立面视图，在立面视图中将放样线的轮廓绘制出来。完成绘制一个弧形的族就画好了。
将弧形嵌板族上材质。效果图如下。
