在机电管线综合专业中，空调水系统一个重要的子系统，今天我们抽时间来聊聊如何用Revit来进行空调水系统的深化设计与施工管控。

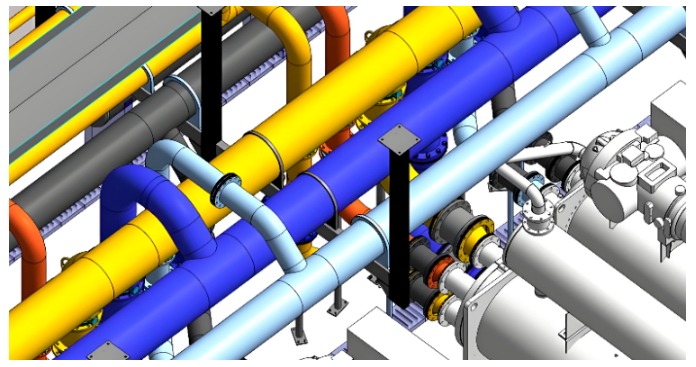

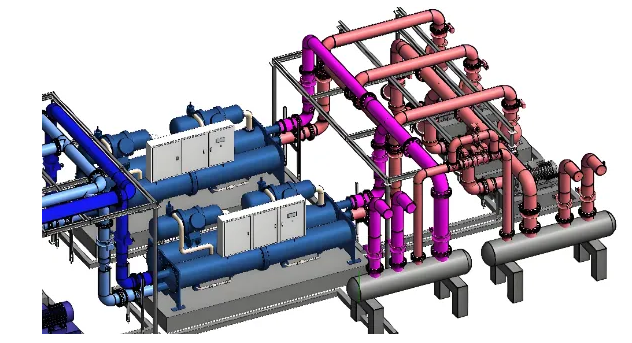

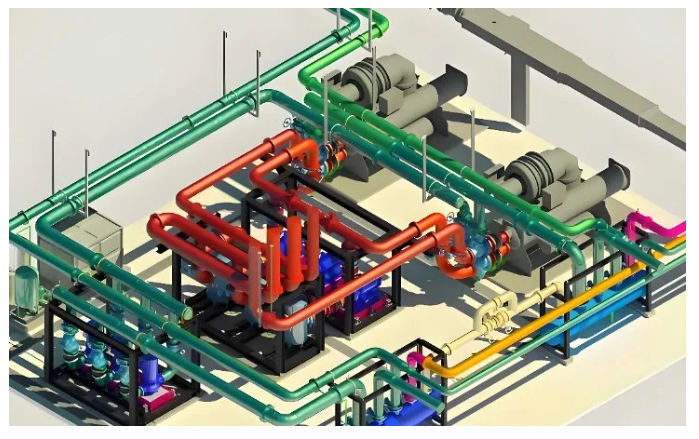

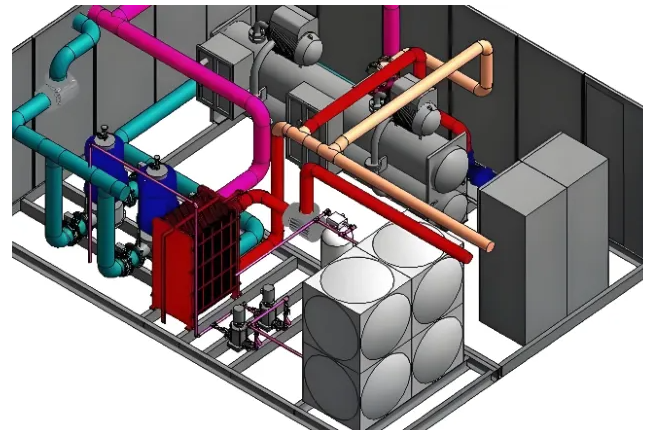

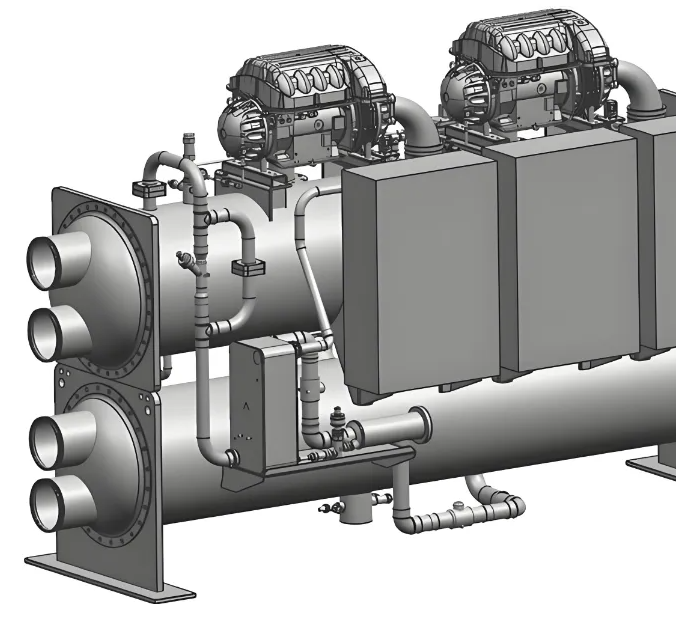

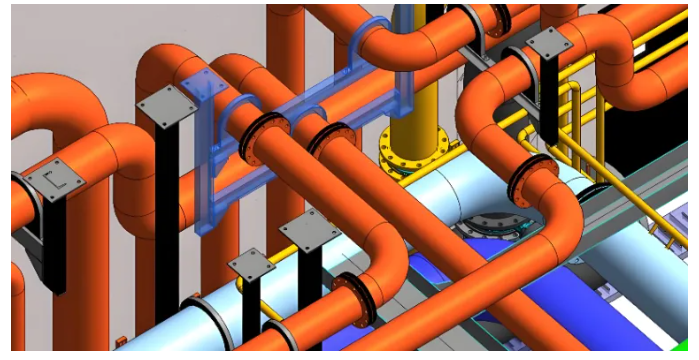

Revit在空调系统的深化设计与施工阶段，核心价值是三维可视化、专业协同、碰撞监测、精准出图、预制加工与施工指导，将传统二维图纸转化为可施工、可管理的数字化模型，大幅度减少错漏碰缺与返工。1.1.1.系统分类：按冷冻水供/回水、冷却水供/回水、冷凝水、热水供/回 水建立Revit管道系统，区分颜色、线型、材质与标高。1.1.2.设备建模：冷水机组、水泵、分集水器、风机盘管、空调机组、换热 器、阀门、过滤器、软接头等，载入或自定义参数化族，精准尺寸、接1.1.3.管道布置：按平面图、系统图、标高、坡度（冷凝水≥0.5%）建模， 自动生成弯头、三通、变径、立管、横平竖直、间距规范、满足保温与检1.3.4.批量链接：用插件批量风机盘管、空调机组与水管，自动匹配管径、1.2.1.Revit内置或结合鸿业、天正等插件自动水力计算：流量、流速、比摩阻、压降、管径选型。1.2.2.按设计规范（如比摩族控制在80~300Pa/m）自动优化管径，保证流量平衡、减少能耗。1.3.1.整合建筑、结构、电气、消防、弱电模型，进行硬碰撞（实体干涉）、软碰撞（净距不足）、标高冲突检查。1.3.2.重点解决：水管与梁/柱/墙/、水管与风管/桥架/喷淋、水管与水管交叉、机房密集区、管井、吊顶空间。1.3.3.优化原则：小管让大管、有压让无压、电上水下、风水并行、预留检修与保温空间。1.4.1.机房：设备定位、管路走向、阀门仪表布置、支架排布、检修通道、操作面、减震降噪、管道坡度。1.4.2.管井：立管定位、支管引出、支架、检修空间、穿楼板/墙套管与封堵。1.5.1.生成平面图、系统图、剖面图、大样图、抽测图、材料清单1.5.2.标注：管径、标高、坡度、系统编号、阀门型号、长度、保温厚度、支吊架位置。1.5.3.变更：模型修改后所有视图、图纸、工程量自动同步，保证一致性。2.1.1.用三维模型、剖面、漫游向施工队直观讲解走向、标高、连接、避让、坡度、检修要求，减少理解偏差2.1.2.复杂节点（机房、管井、交叉处）除大样图与3D视图，指导现场安装。2.2.1.模型1:1精准尺寸，导出管道单线图/抽测图、材料清单、长度、弯头/三通数量，支持工厂预制、现场拼装。2.2.2.大管径、复杂机房、标准层批量预制，提高质量、缩短工期、减少切割浪费。2.3.1.模型关联进度计划，模拟管道安装顺序、立管/支管/设备安装逻辑、与其他专业穿插。2.3.2.优化工期、避免工序冲突、资源调配更合理。2.4.1.自动统计各规格管道、阀门、管件、保温、支架工程量，精准采购、减少库存与损耗。2.4.2.变更后工程量自动更新，便于签证、结算与成本控制。2.5.1.移动终端（平板/手机）查看模型，现场核对标高、位置、间距、套管、支吊架，及时纠错。2.5.2.设计变更在模型中修改，同步更新图纸与工程量，下发变更单，保证模型与现场一致。按模型检查坡度、标高、间距、保温、支吊架、阀门方向、试压条件。竣工模型作为验收、运维、改造依据，实现设计-施工-运维数据贯通。3.1.减少碰撞返工：提前解决90%以上管线冲突，节省工期15%~30%、3.2.提升精度与质量：预制化、标准化、参数化、安装偏差小、美观规范、3.3.高效协同：多专业统一模型工作，沟通清晰、变更同步、责任明确。3.4.数字化交付：竣工模型用于运维管理、故障排查、改造扩建、能耗
4.2.碰撞/协同：Navisworks.Solibri
