机电管综BIM专业中，给排水系统是占据比重的系统之一，今天我们就开聊Revit是如何来解决给排水系统深化设计与施工解决方案的，通过这个应用流程来提高BIM技术在给排水系统设计与施工应用的能力。

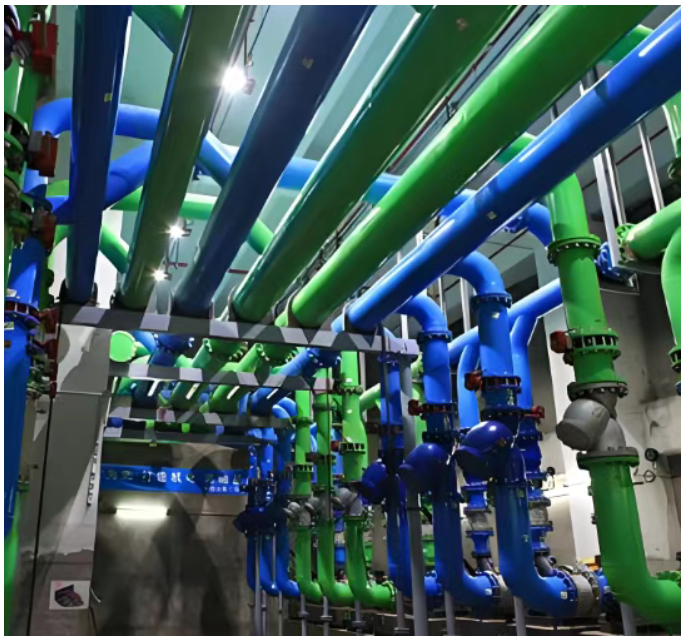

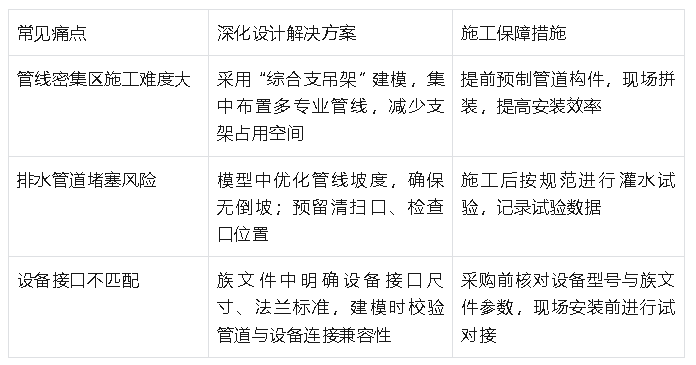

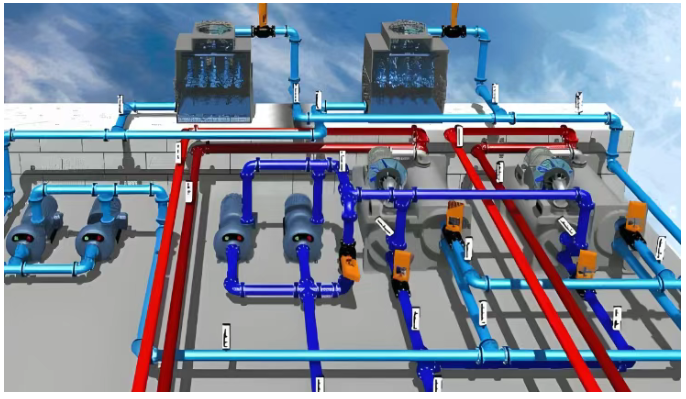

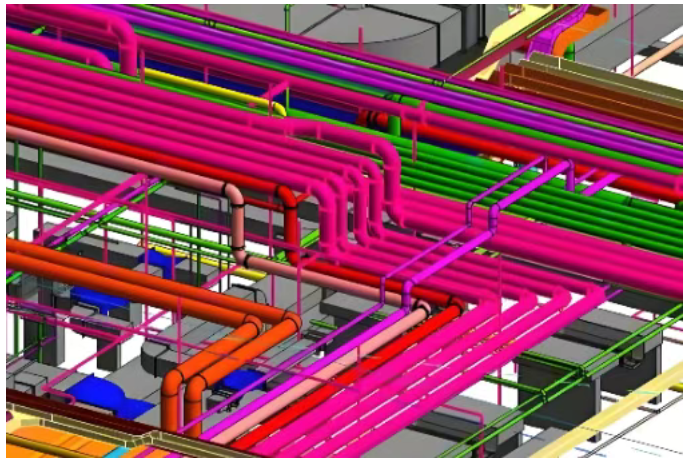

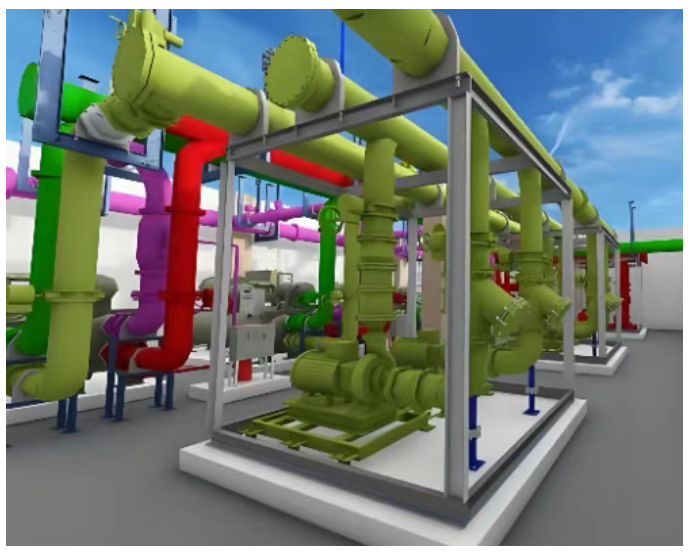

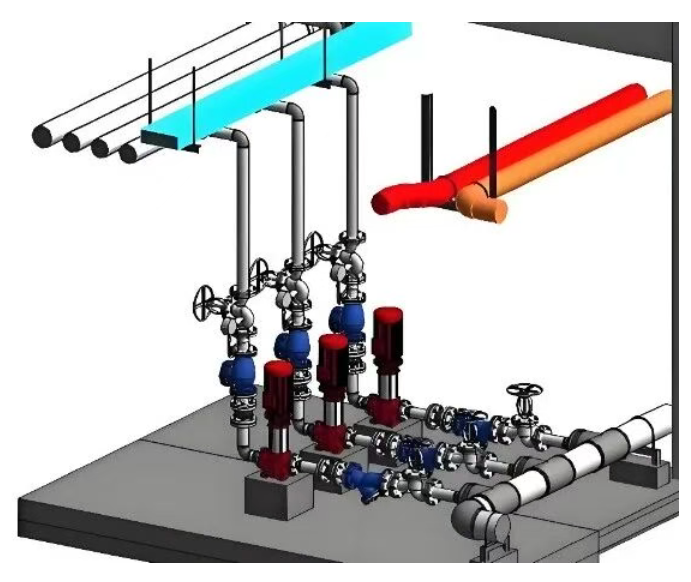

这里要讲述的主要内容主要从前期标准化准备、精细化建模、碰撞监测与优化、施工落地、实战痛点应对方案几个方面来进行阐述。1.1.1.核心参数配置：除基础单位制、颜色编码外，新增管线坡度预设（排水管≥0.003）、保温层参数库（按介质温度区分聚氨酯/岩棉材质）、标注样式模板（自动关联管径、流向、坡度）。1.1.2.规范嵌入：将《建筑给排水设计标准》（GB50015-2019）关键条款转化为建模约束，如卫生器具给水配件最低工作压力、管道穿楼板防水套管规格等，避免违规建模。1.2.1.通用族：优化管道、阀门、法兰等基础族的“连接点兼容性”，确保不同专业（建筑、结构、机电）族文件无缝对接。1.2.2.专用族：针对特殊场景定制族库，如医院洁净区给排水专用阀门族（带无菌接口参数）、商业综合虹吸雨水斗族（关联排水流量参数），并标注厂家型号、直接支撑采购。1.2.3.族管理：通过Revit族编辑设置“类型目录”，按管径、压力等级分类，建模时直接调用，减少重复创建。1.3.1.权限细分：在Revit Cloud 中新增“审核员”角色，负责碰撞报告确认、变更审批；设置“只读权限”供监理、业主查阅，避免模型误改。1.3.2.协同工具：搭配Navisworks Manage 建立协同平台，同步模型更新纪录，自动发送变更通知，确保多参与方信息同步。2.1.1基准对齐：以建筑结构模型的“轴网轴线”为基准，建立给排水专业基准轴网，确保管线定位偏差≤5㎜。给水管：沿梁底活管井布置，热水管在上、冷水管在下，间距≥100㎜，避免与强电桥架平行敷设，间距≥300㎜。排水管：优先采用重力流，管线短直、少转弯，转弯处设置清扫口；立管靠近排水点，支管与立管夹角≥45°。2.1.3.1.泵房：按照设备安装顺序建模，基础-水泵-阀门-管道，预留设备检修通道（宽度≥1.2m）,标注泵组进出口压力等级。2.1.3.2.卫生间：精准定位地漏、马桶排污口位置、确保与装修面层标高匹配，预留洁具安装空间。2.2.1.构件参数完整度：为管道添加“安装方式”（支架/吊架）、“防腐等级”，为设备添加“功率”“流量”“接口尺寸”等参数，支撑后期运维。2.2.2.工程量自动核算：通过Revit明细表筛选功能，按“楼层+系统+材质”生成管材、阀门、支架等工程量清单，误差控制在±3%以内，直接对接采购计划。监测类型：除常规硬碰撞（管线与结构、管线与管线）外，新增“软碰撞”监测（如管道与吊顶高度冲突、阀门操作空间不足）。重点监测区域：管井、设备层、吊顶内密集区、管线穿梁/剪力墙处，采用“分区监测+整体复核”模式，避免遗漏。插件辅助：使用Clash Detective插件按专业（给排水、电气、暖通）分类监测，生成可视化碰撞点三维截图，便于定位。1.避让原则：小管让大管、有压管让无压管、临时管让永久管、支线管让主干管。2.技术优化：管线交叉冲突：采用“上翻/下翻”避让，设置避让短长度≥300㎜，避免锐角转弯。3.方案确认：复杂冲突，如多专业管线在管井密集交叉，组织BIM协调会，形成会议纪要并更新至模型，留存追溯依据。可视化工具：将深化模型导出为FBX格式，结合VR设备进行沉浸式交底，重点演示管线走向、预留预埋位置、阀门操作空间。交底文件：编制《BIM深化设计施工指导书》，附三维图、关键节点大样图、碰撞优化对比图、明确施工偏差允许范围，如管线标高偏差≤10㎜。移动端应用：通过BIM360 Field或者鸿业BIMspce 移动端，现场扫扫码查看对应区域模型，实时上传施工照片，对比模型与实际安装情况。支架优化：根据模型生成支架布置图，明确支架间距（如DN100钢管水平支架间距≤6m）、材质（承重≥1.5倍），避免现场随意布置。变更管理：设计变更需在模型中标记“变更单号+变更内容+生效日期，同步更新工程量清单，确保施工、采购、结算一致。运维数据预留：在模型中添加设备运维参数，如检修周期、供应商联系方式，导出为IFC格式对接运维管理平台，为后期物业管理提供数据支撑。
通过以上全流程精细化管控，Revit深化设计可以实现给排水工程“设计标准化、建模精准化、施工可视化、协同高效化”，不仅能解决传统施工中碰撞返工、效率低下等问题，还能为项目全生命周期管理提供数据支撑，助力工程质量与效益双提升。
