1.生成地形曲面

根据高程点文件，生成地形曲面。

2.生成渠道中心线

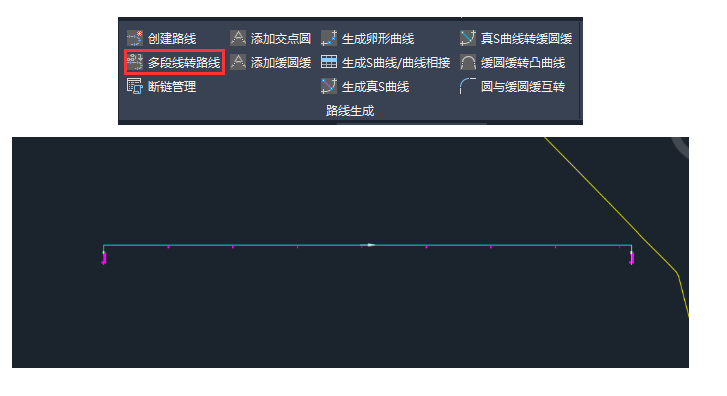

通过混动设计>路线生成>多段线转路线功能，可以很快的将渠道中心线转换为路线对象。

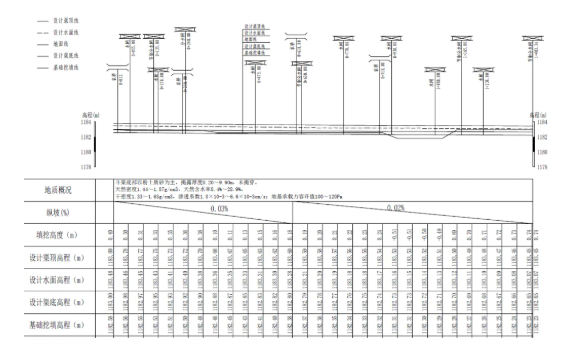

3.生成设计渠底和基础挖填纵断面

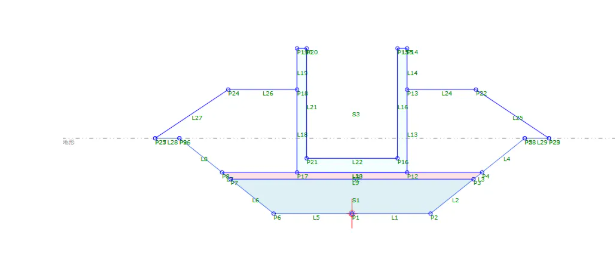

4.创建部件及装配

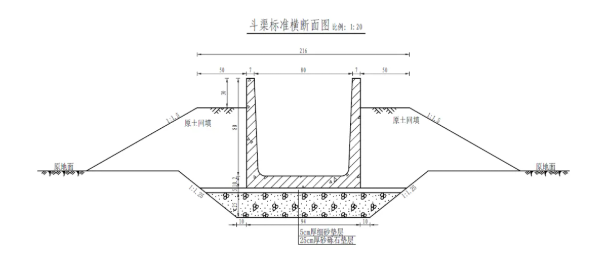

横断面的创建是本项目最难的部分，从图纸中提供的横断面中，我们可以看到开挖线、填筑层、渠道、还有回填线。

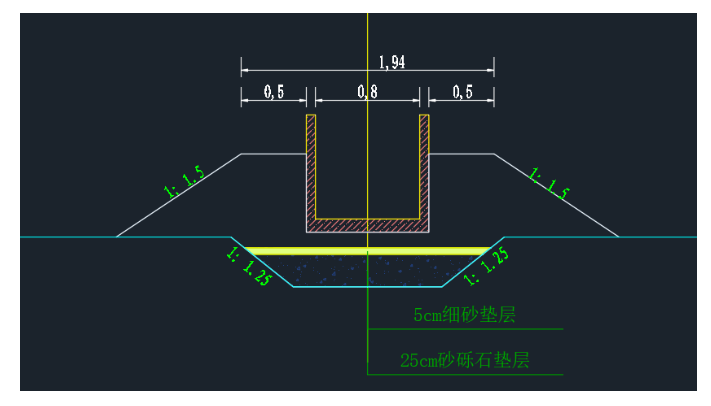

5.创建渠道模型

6.工程量计算

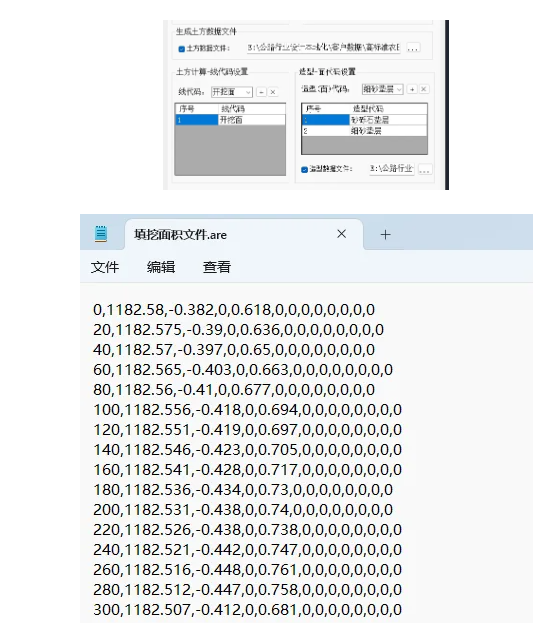

运行公路出图中的“土石方数量表”功能，分别计算出开挖工程量和回填工程量。

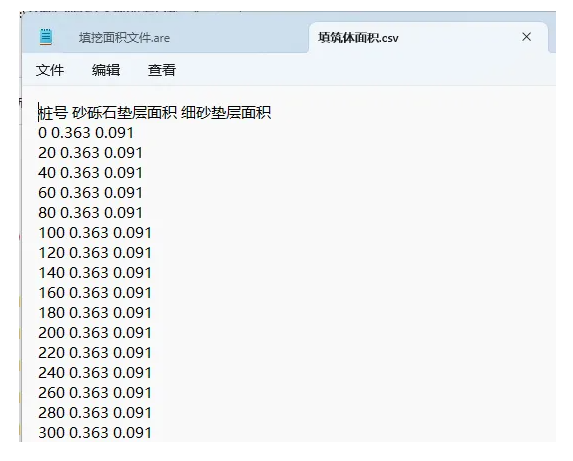

需要注意的是，砂砾石垫层和细砂垫层的工程量需要手动从回填工程量中扣除。

至此，渠道的开挖工程量和回填工程量就计算完成了。

总结：

水渠的开挖回填工程量计算，难点在于横断面部件的制作，不仅需要用户熟悉部件编辑器的功能，还需要用户理清计算开挖和回填的逻辑，才能制作出符合要求的部件。
