4.7明细表与图纸

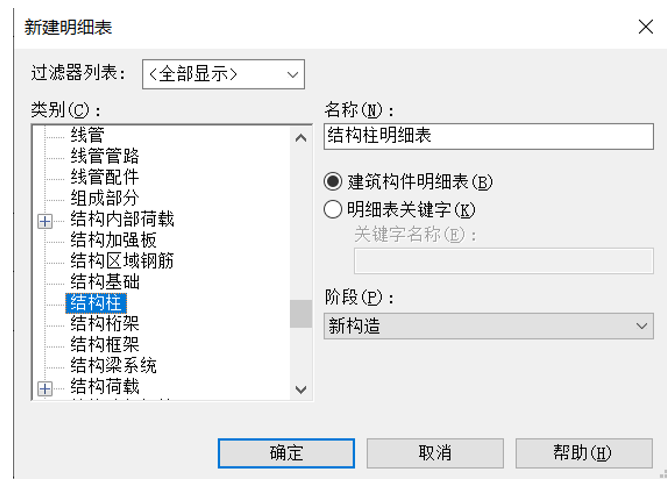

01.题目中要求创建混凝土用量明细表并统计构件类型，截面尺寸，混凝土用量等信息，这里用混凝土柱作为代表，点击“视图”面板中明细表下拉列表的“明细表/数量”，即可弹出“新建明细表”窗口，在类别中选中“结构柱”并点击确定，如图4.7-1所示。即可弹出“明细表属性”窗口。
图4.7-1

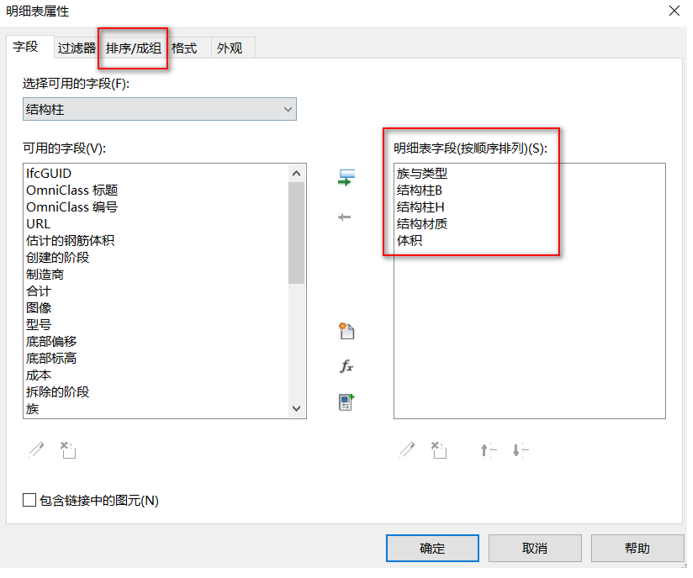

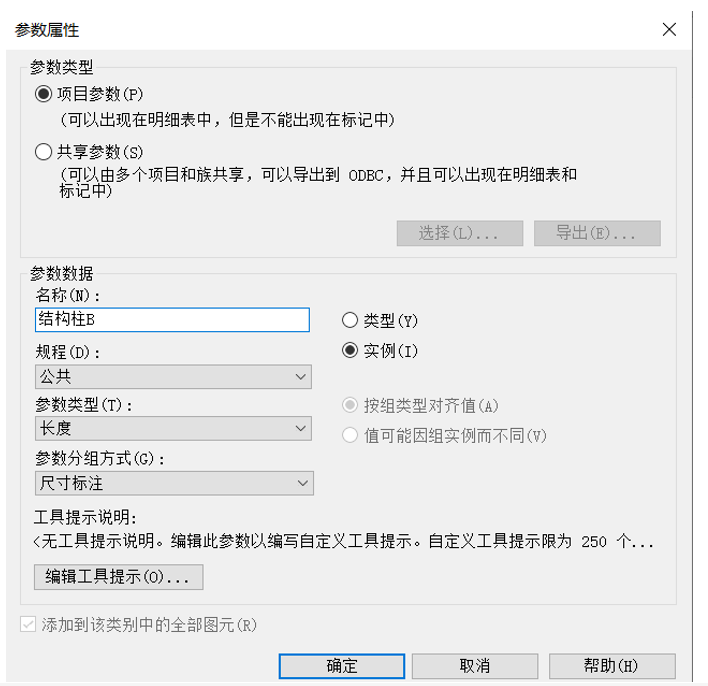

02．在可用的字段中选择“族与类型”，“结构材质”，“体积”，接下来分别新建结构柱B与结构柱H参数，点击“新建参数”即可弹出“参数属性”窗口，输入名称结构B，规程为“公共”，参数类型为“长度”，参数分组方式为“尺寸标注”，如图4.7-2所示。再次点击“新建参数”创建结构柱H字段。可适当调整它们的位置，如图4.7-3所示。
图4.7-2
图4.7-3

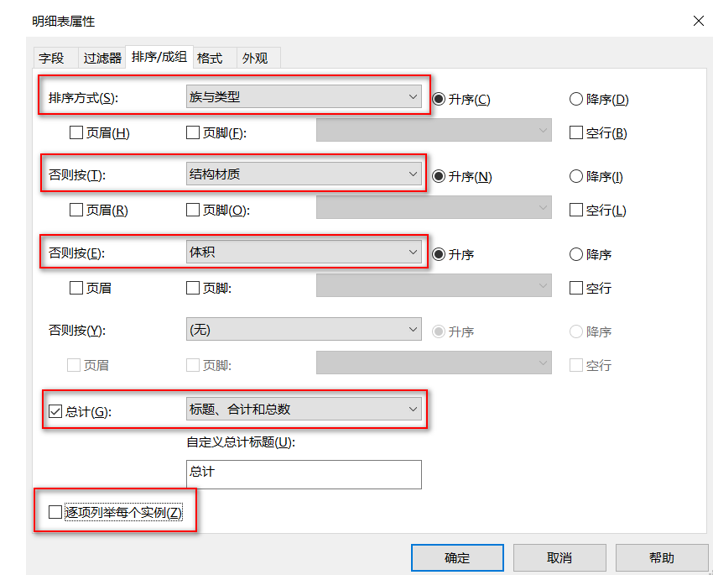

03.点击“明细表属性”窗口中的“排序/成组”，然后排序方式选择“族与类型”，否则按“结构材质”，否则按“体积”，勾选“总计”并取消勾选“逐项列举每个实例”如图4.7-4所示，点击确定即可生成结构柱明细表。
图4.7-4

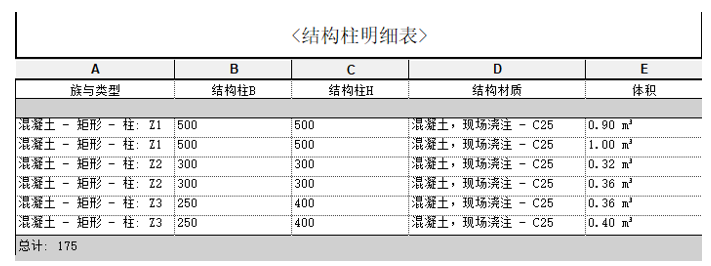

04.在结构柱明细表中的“结构柱B”与“结构柱H”输入结构柱的尺寸便完成了题目要求的结构柱混凝土用量明细表，如图4.7-5所示。用同样的方法去创建基础，梁，板的混凝土用量明细表即可。
图4.7-5

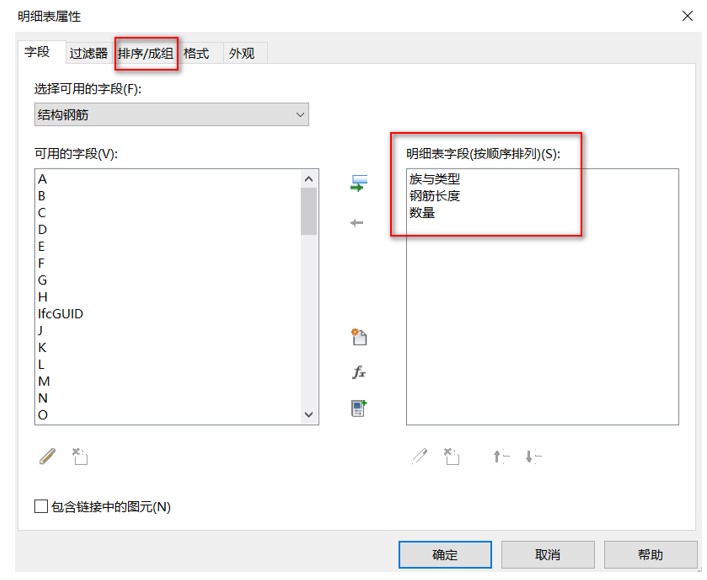

05.接下来要建立钢筋的明细表，点击“视图”面板中明细表下拉列表的“明细表/数量”，即可弹出“新建明细表”窗口，在类别中选中“结构钢筋”并点击确定即可弹出“明细表属性”窗口。 在可用的字段中选择“族与类型”，“钢筋长度”，“数量”，如图4.7-6所示。
图4.7-6

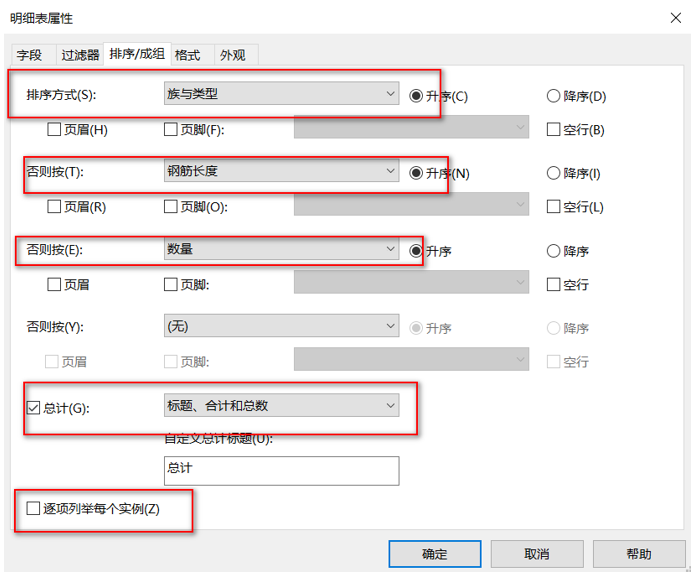

06.点击“明细表属性”窗口中的“排序/成组”，然后排序方式选择“族与类型”，否则按“钢筋长度”，否则按“数量”，勾选“总计”并取消勾选“逐项列举每个实例”如图4.7-7所示，点击确定即可生成钢筋明细表。
图4.7-7
07.最后题目要求把二层结构平面图，混凝土用量明细表，钢筋明细表一起放置于一张图纸当中。点击“视图”面板中的“图纸”，即可弹出一个“新建图纸”窗口，由于题目纸并没有要求，选择任意标题栏点击确定即可。

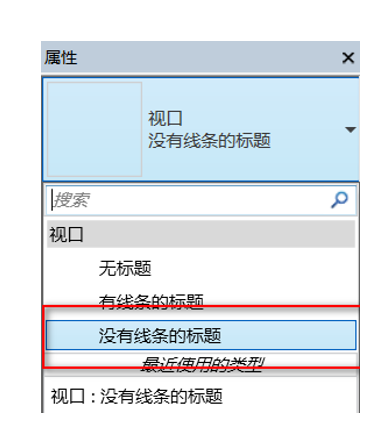

08.将二层结构平面图拖入图纸当中并移动至合适位置，选中平面图，在属性面板中更换类型为“没有线条的标题”如图4.7-8所示。利用Tab键选中标题，将标题拖到至合适位置。再分别将基础，柱，梁，板的混凝土用量明细表和钢筋明细表拖入图纸当中。（钢筋明细表过长，可将其打断在移动到合适位置），最后点击保存即可。
图4.7-8
