4.6 二层结构平面图

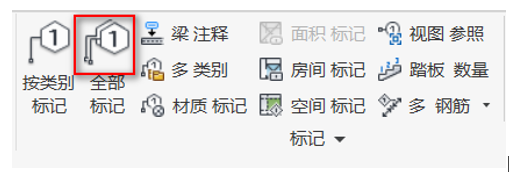

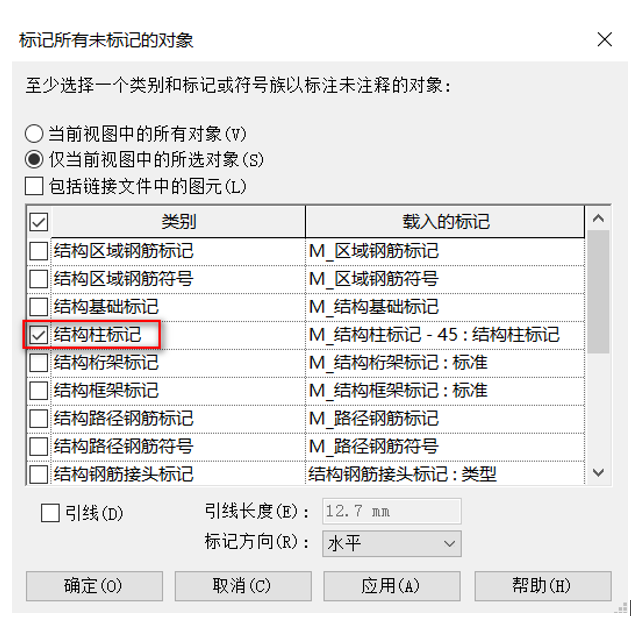

01.在项目浏览器中的标高2平面视图，复制一个并重命名为二层结构平面图。进入二层结构平面视图中，点击“注释”面板中的“全部标记”如图4.6-1所示。即可弹出“标记所有未标记对象”的窗口，勾选类别“结构柱标记”点击确定，如图4.6-2所示。图4.6-1
图4.6-2
02.选中任意一个结构柱标记，点击“修改/结构柱标记”面板中的“编辑族”，将标注旋转45度，并适当移动标记，使等等载入到项目中后处于合适的位置，如图4.6-3所示。
图4.6-3

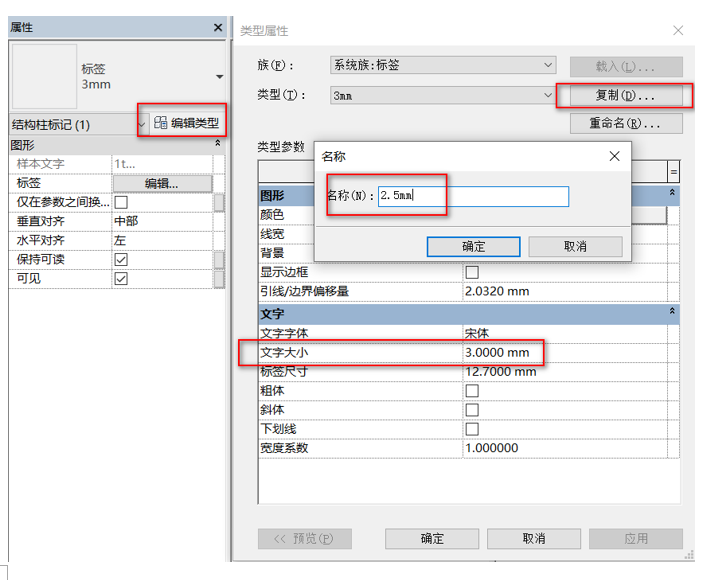

03.点击属性面板中的编辑类型，即可弹出“类型属性”窗口，点击窗口中的复制，并在弹出的名称窗口中输入2.5mm。然后再将类型属性窗口中的文字大小改为“2.5mm”如图4.6-4所示。
图4.6-4
04.点击“修改/标签”面板中的“载入到项目”，即可弹出“族已存在”的窗口，选择覆盖现有版本及其参数值，即可完成结构柱的标记。（如果标记位置不合理可在选中标记，点击编辑族，来修改标记的位置）
05.点击“注释”面板中的“文字”，放置一个文字并将名称改成KL，然后利用修改面板中的“复制”命令，将KL文字依次放置到图纸中有KL注释的地方，并修改它们的编号。

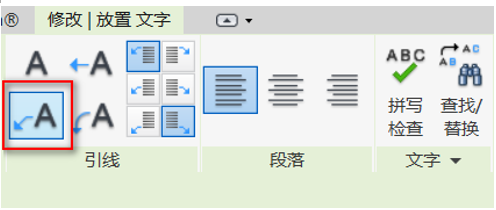

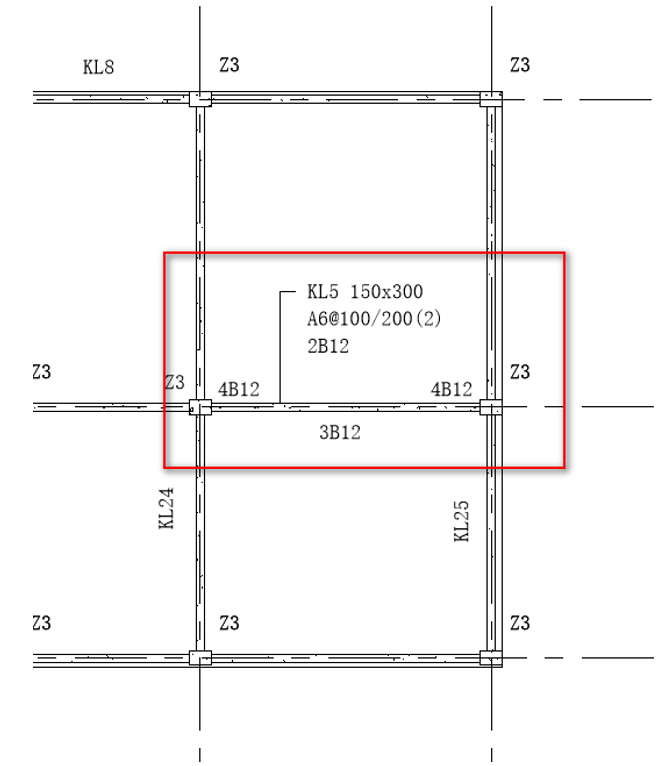

06.接下来绘制图纸中的原位标注于集中标注，点击“注释”面板中的“文字”，在“修改/放置文字”面板中，放置一个带两段引线的文字，如图4.6-5所示，输入集中标注的信息，放置无引线文字在原位标注处，输入原位标注信息即可，如图4.6-6所示。
图4.6-5图4.6-6
07.最后对平面图进行标注即可完成二层结构平面图的绘制。
