作者：朱光旺

四则运算公式的应用一

• 1、绘制圆柱体

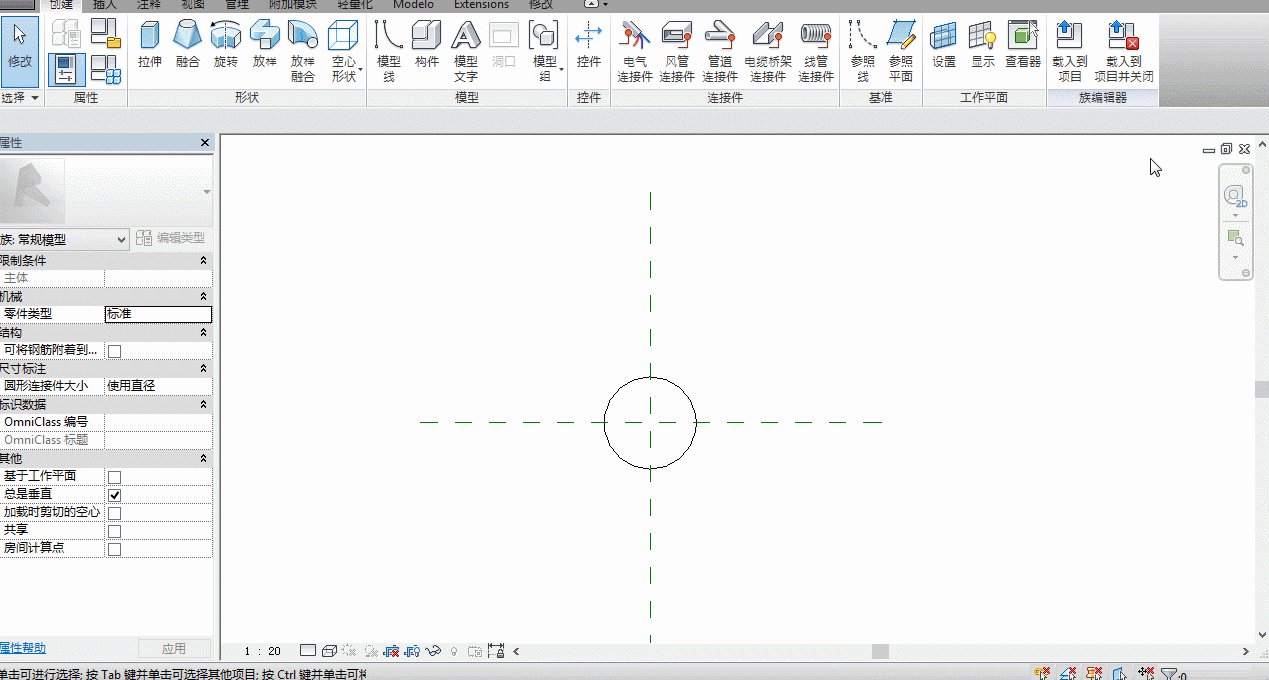

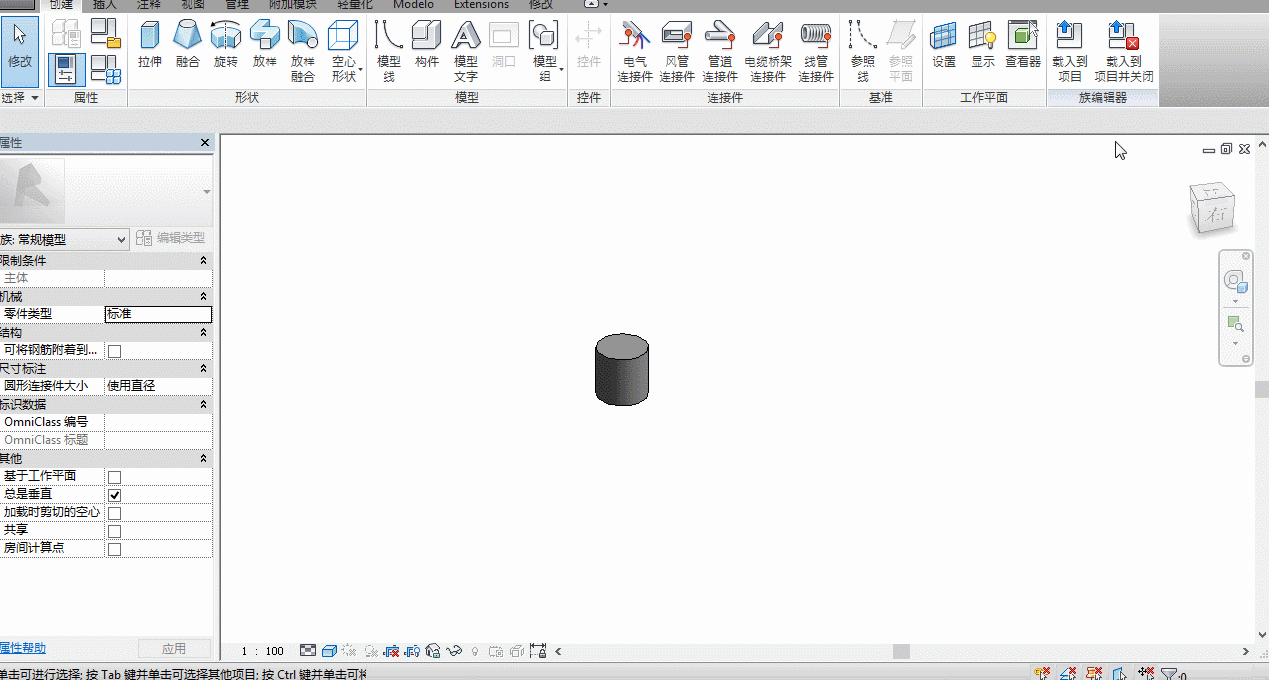

• a、以公制常规模型为样板文件，使用拉伸绘制一个圆柱，半径关联参数“R”。

•

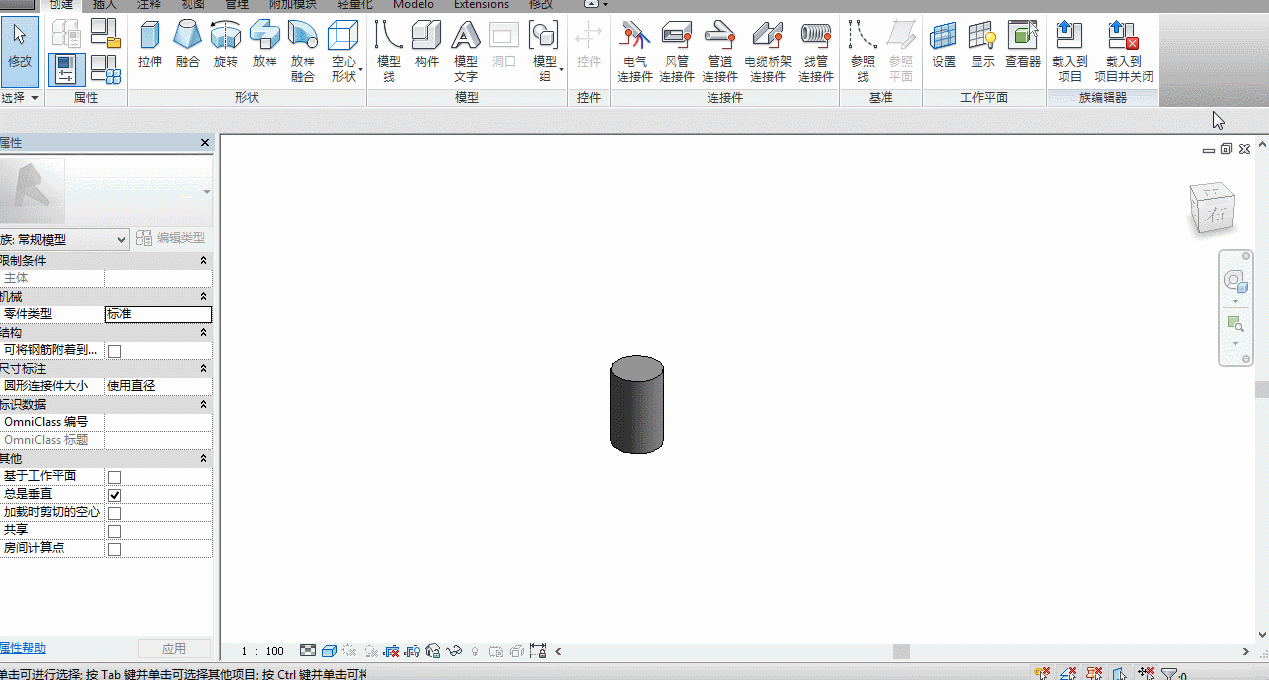

• b、将圆柱的“拉伸终点”关联参数“H”，并输入公式“=3.14*R”。

•


•


• c、绘制完后不再改变，为之后族之间的嵌套做准备。


• 2、嵌套族中编辑

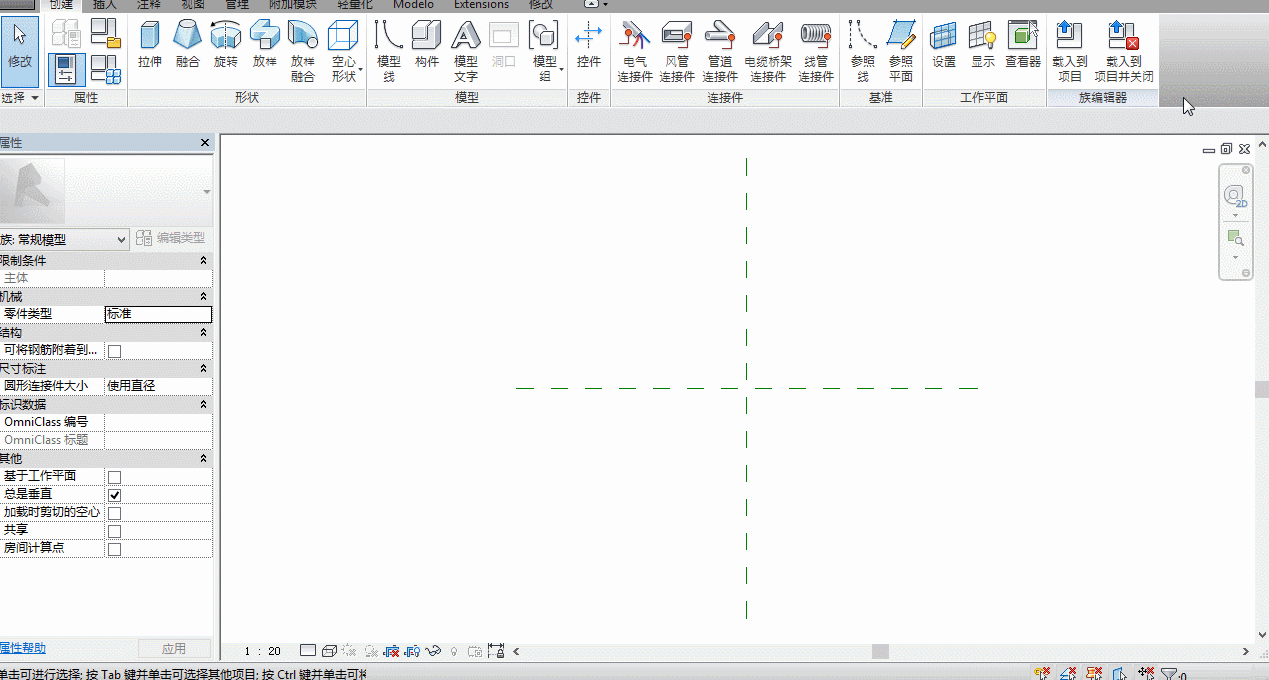

• a、以公制常规模型为样板文件，新建族，保存并命名为“四则运算公式01”。

•


• b、将之前的圆柱体载入族“四则远算公式01”。

•


• c、关联族参数，使得原本在建立圆柱体时所创建的族参数能在新的“四则远算01”中的族类型对话框中被控制。

•
  需要注意的是，如果原本的族参数之间有公式的计算关系，那么关联后不会自动复制公式。

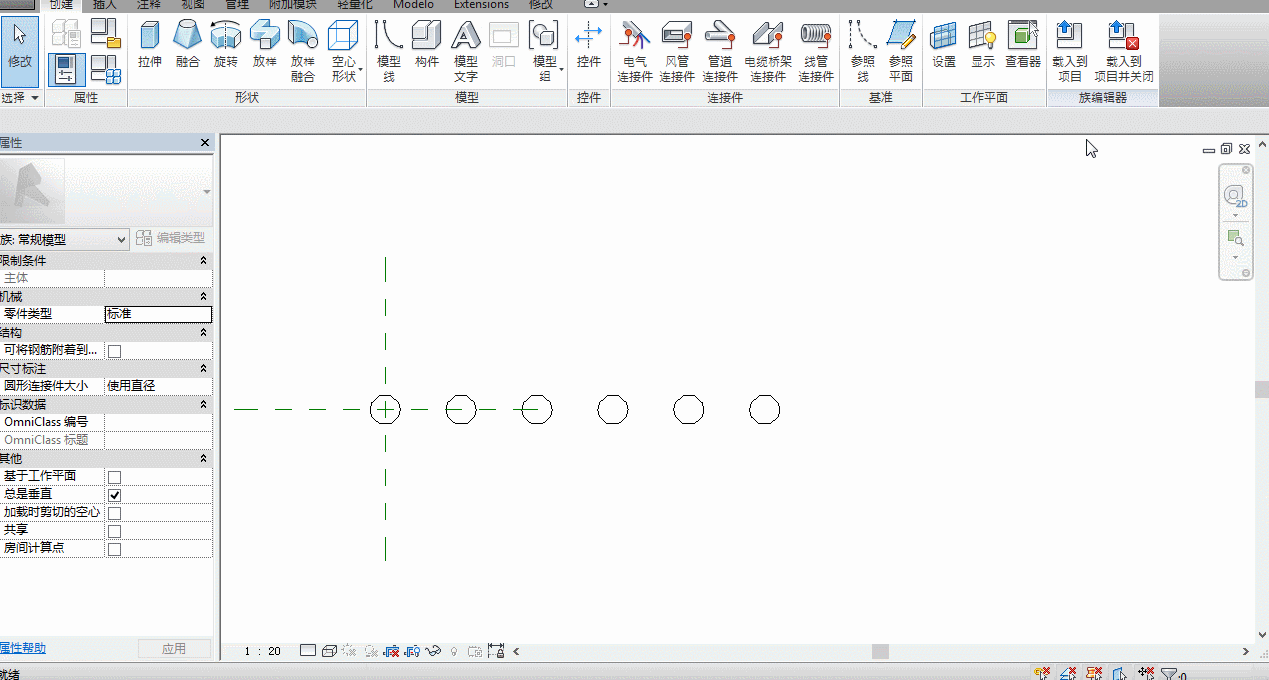

• d、选择圆柱体进行阵列，并对阵列数添加参数“N”。

•


• e、为参数“N”和“R”创建关系，使得“R=20*N”。

•
