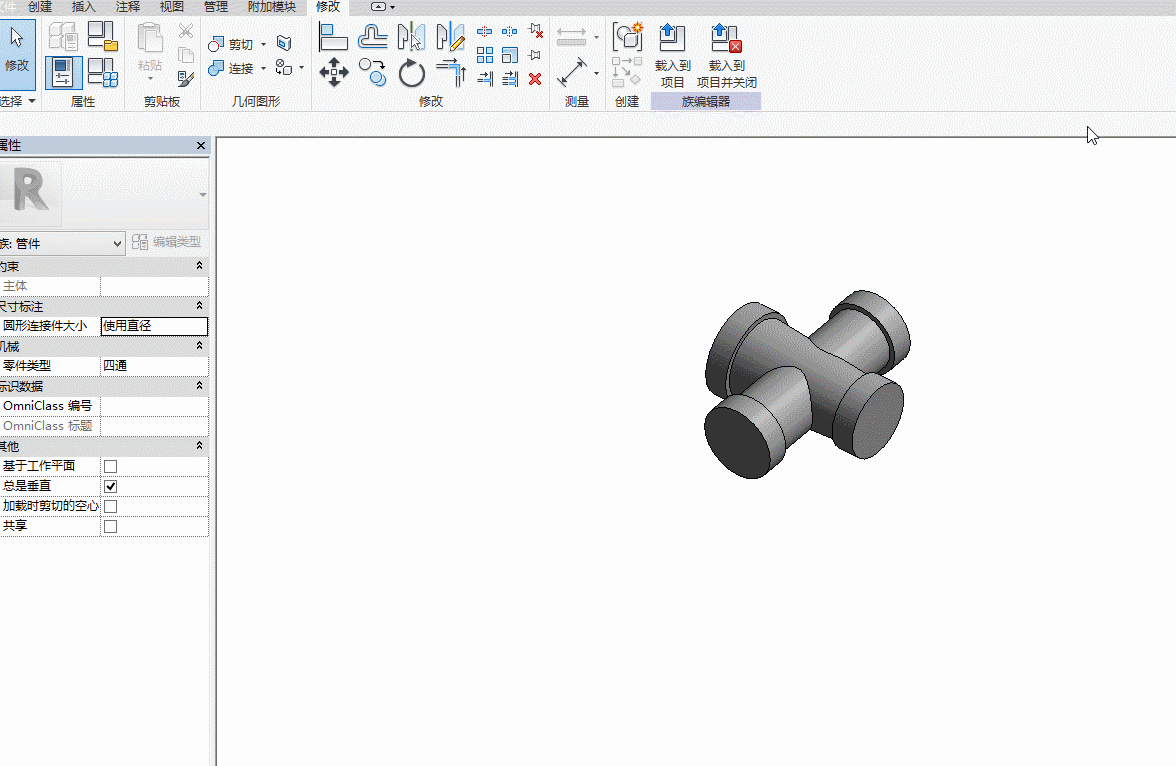

  1、样板文件

•
  公制常规模型

• 2、指定族类别

•

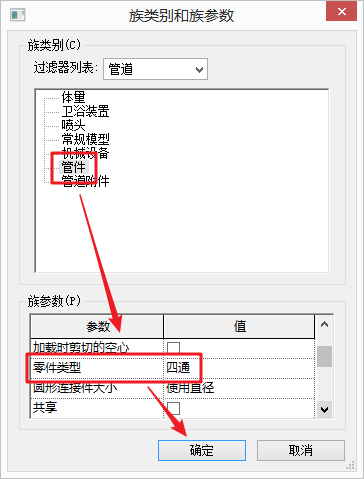

• 族类别选择“管件”，零件类型选择“四通”。

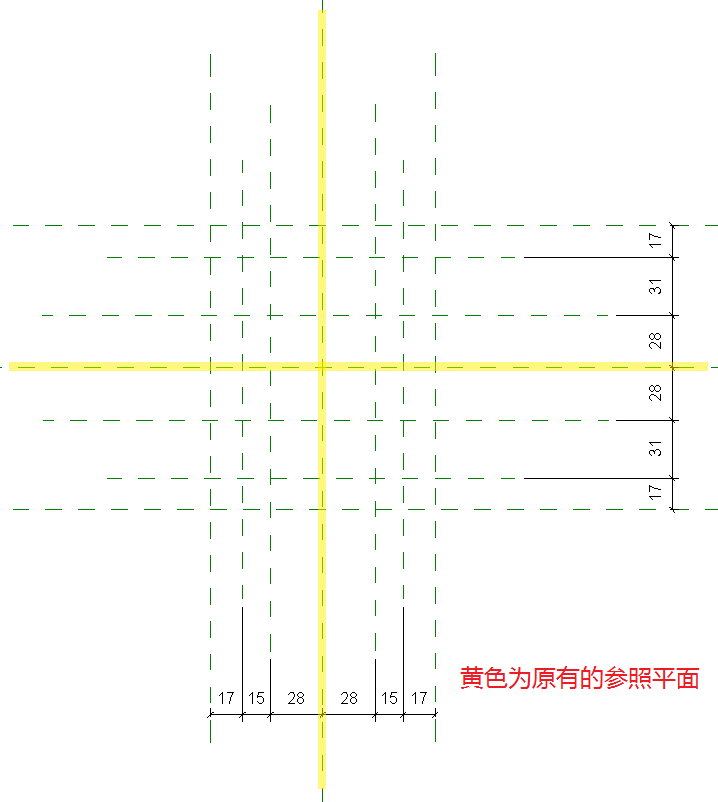

• 3、绘制需要的参照平面

•


• 4、绘制模型

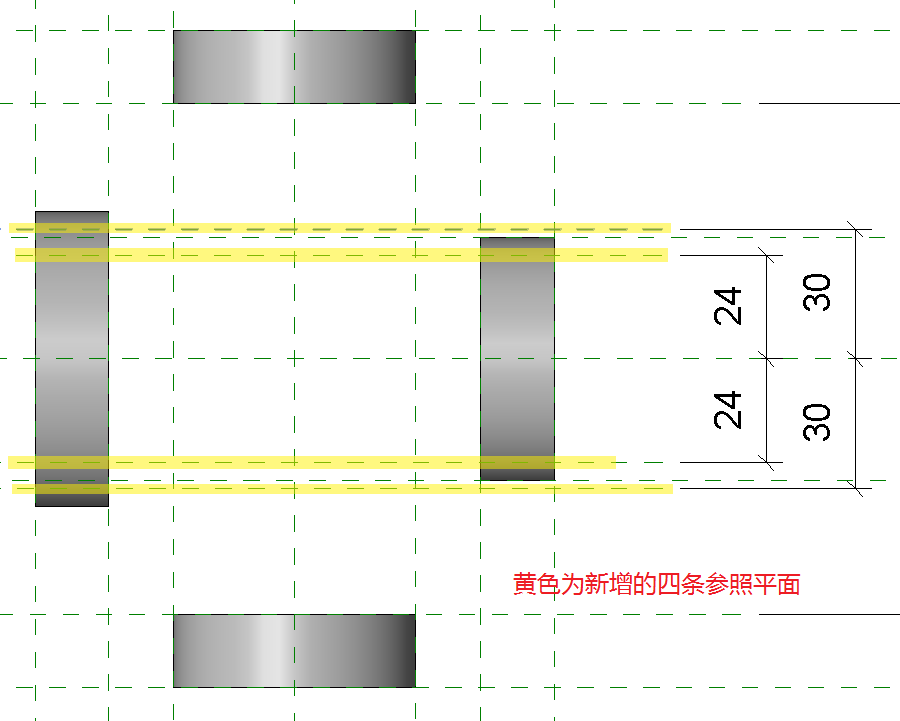

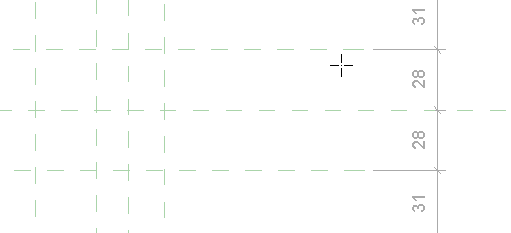

• 添加新的参照平面

•


• 使用放样融合命令绘制

•


•


•

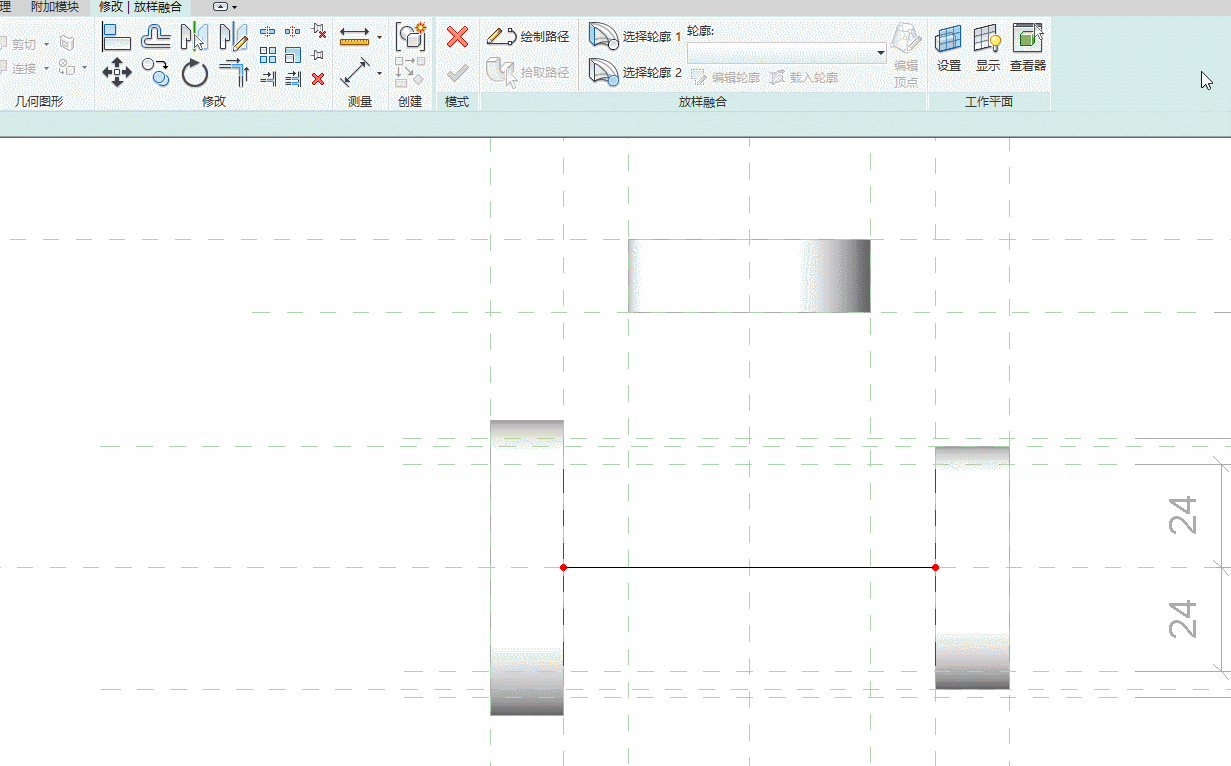

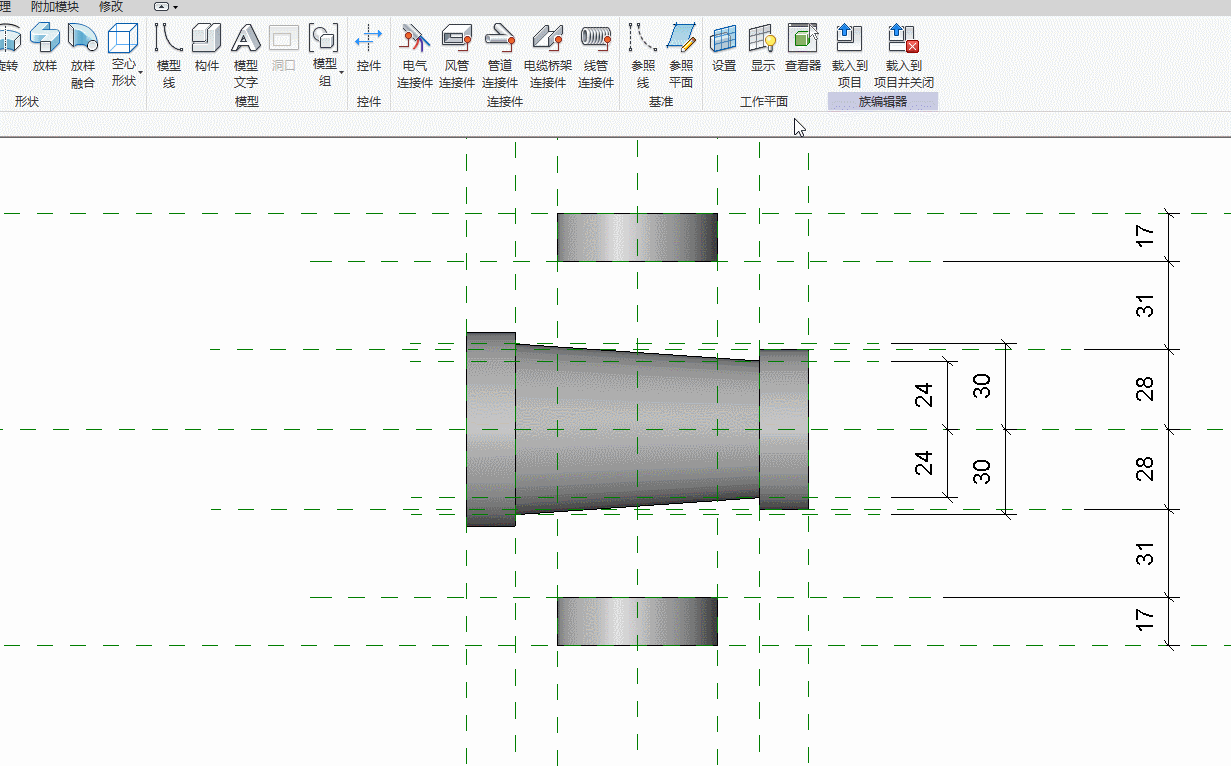

  选择“选择轮廓1”或“选择轮廓2”的时候，被选择的轮廓将会高亮显示。大的一边轮廓半径30mm，小的一边轮廓半径24mm。


• 使用放样命令绘制。

•


•

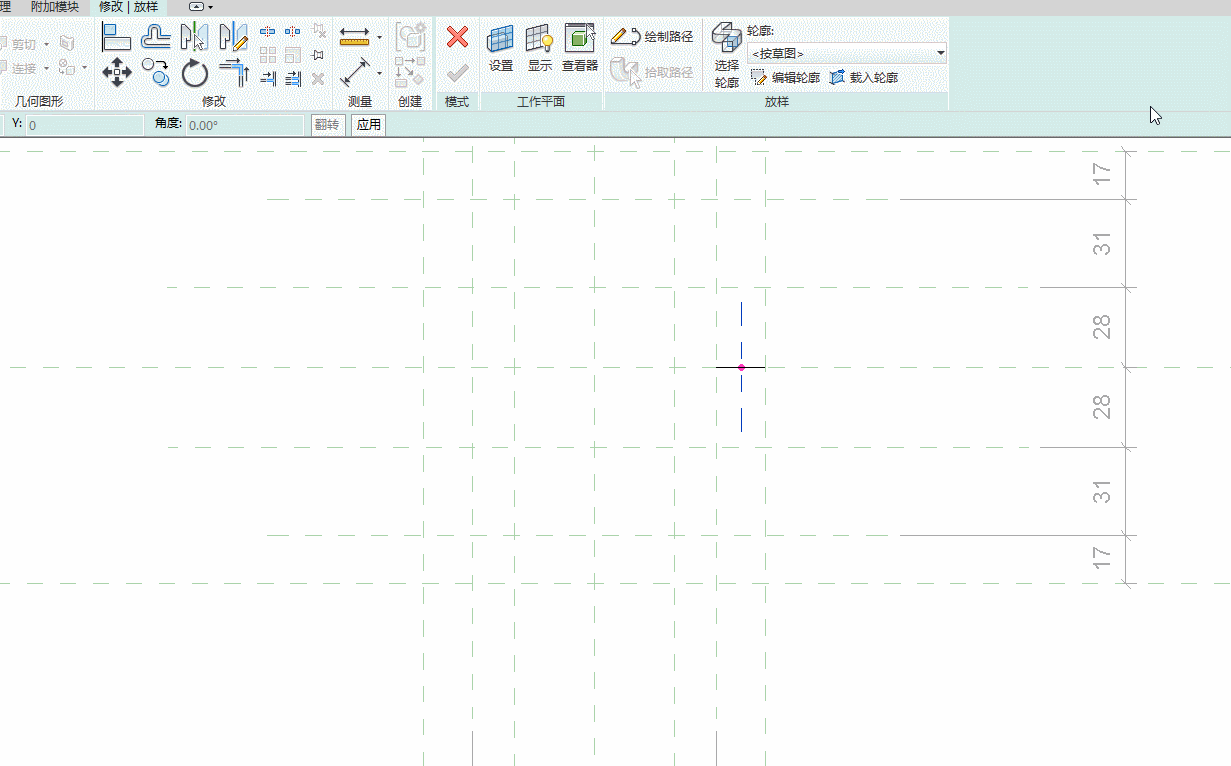

  先在“参照标高”视图绘制路径，再在“右”立面视图绘制轮廓。

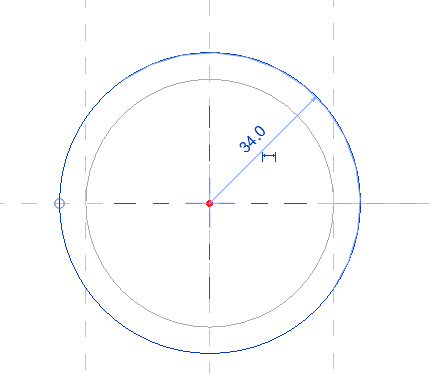

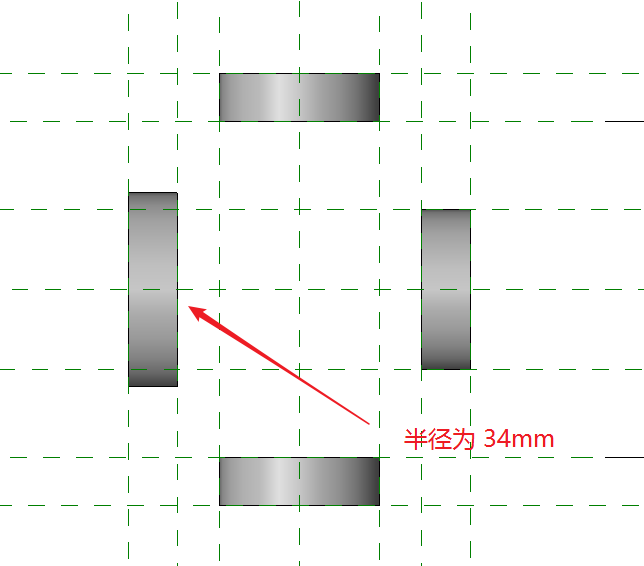

• 其他三个绘制方法一样，注意的是在“参照标高”视图中靠左的放样轮廓半径为34mm。

•


•



• a、绘制管套

• b、绘制变径管道

• c、绘制不变径管道

•
  使用放样命令进行绘制

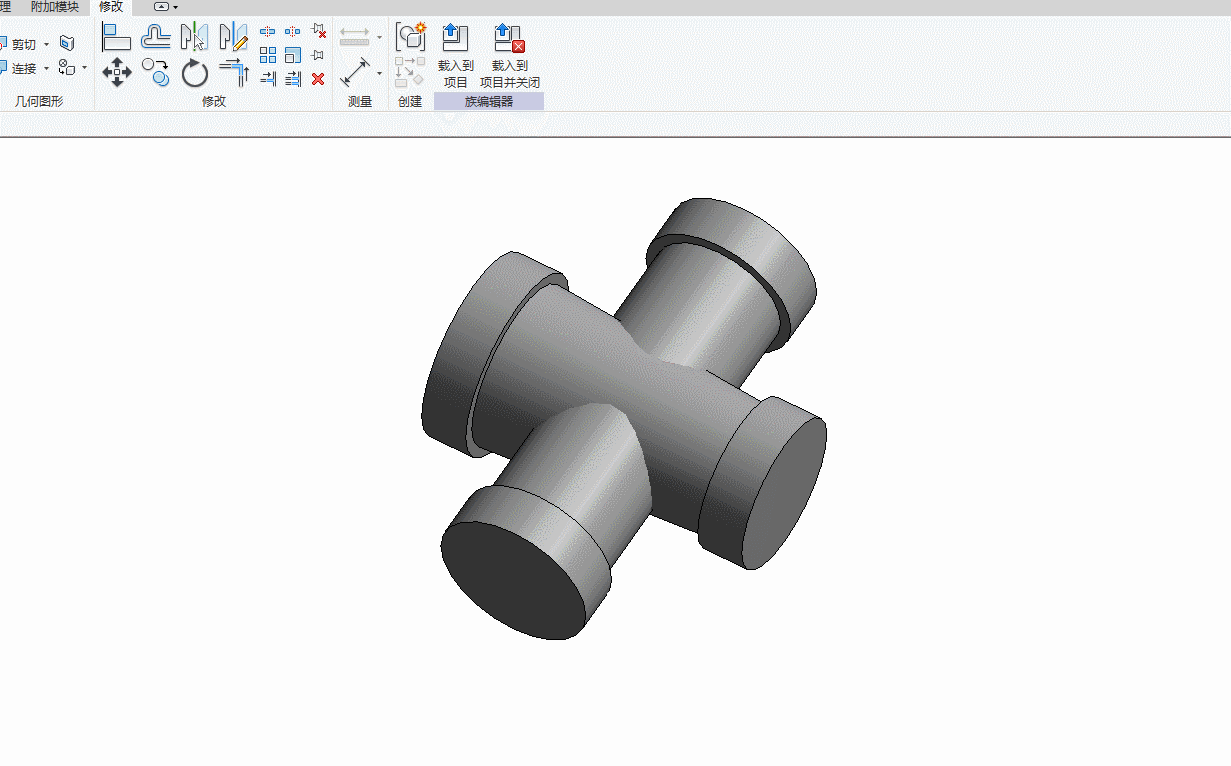

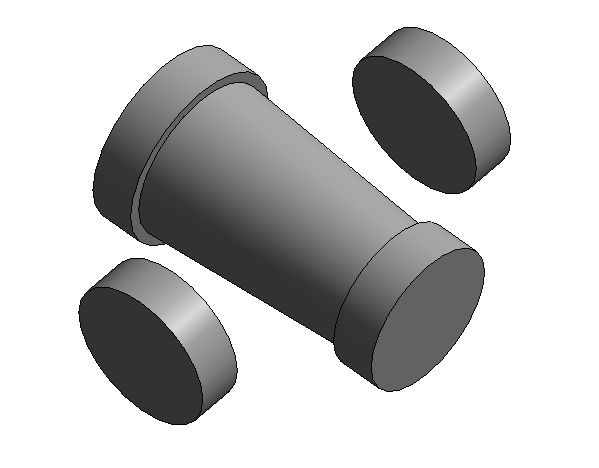

• d、连接绘制完的两段管道

•

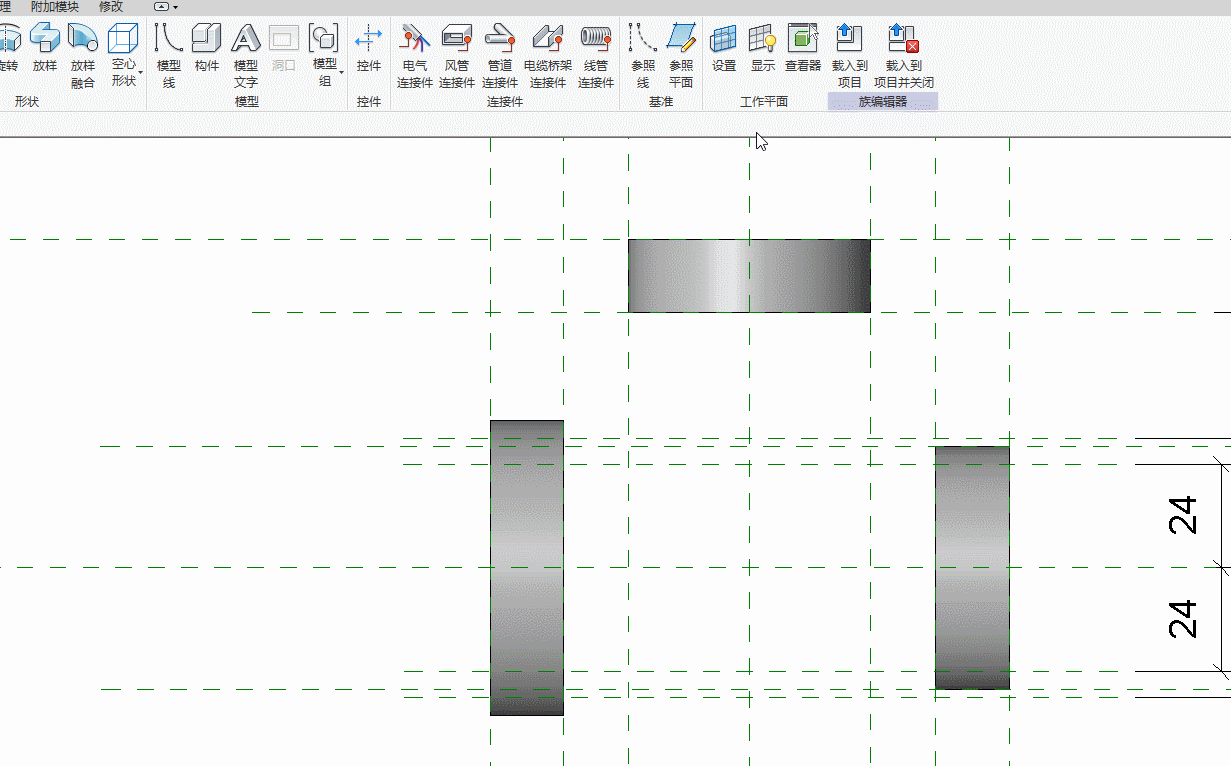

• 5、添加管道连接件

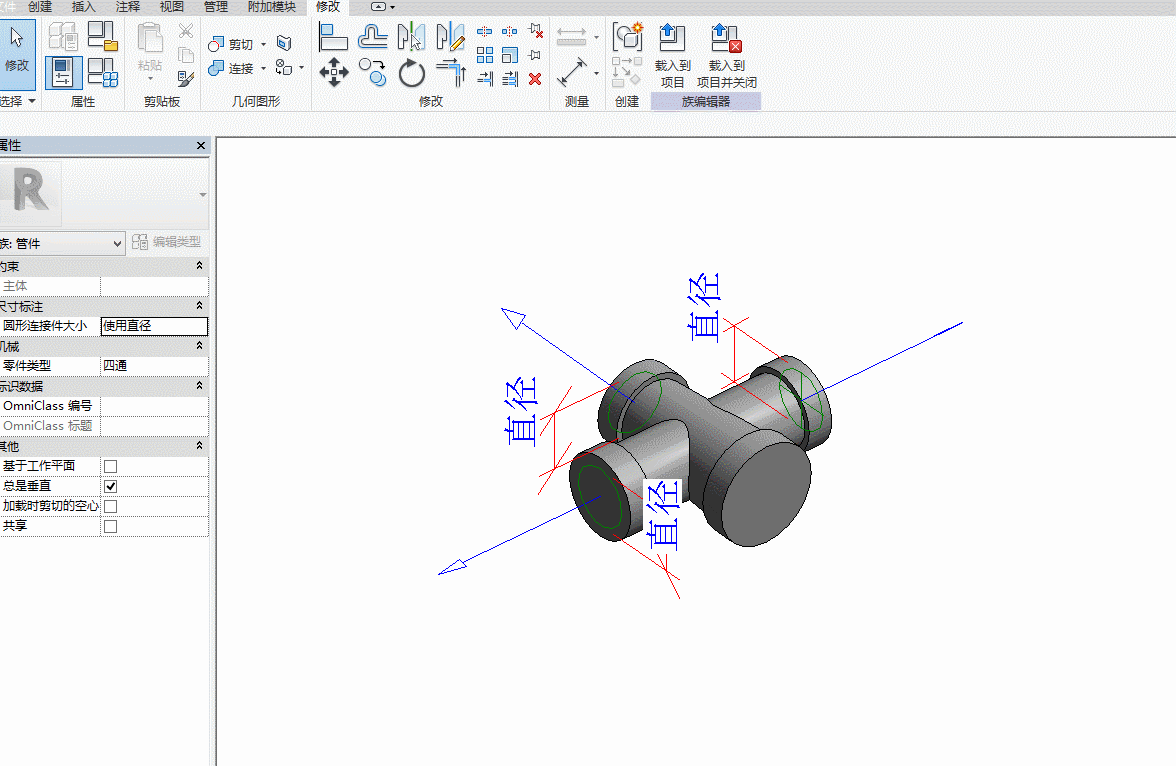

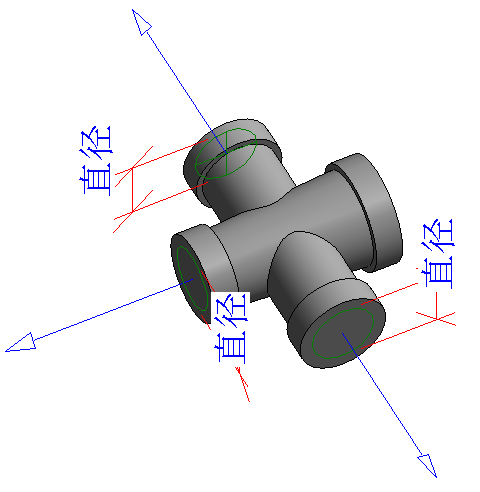

• a、添加完管道连接件后为其直径添加参数。

•


•
  三个小的管道连接件直径均为40mm。

• b、大的一边的管道连接件的直径设置为50mm，并添加新的参数“公称直径2”。

•
