2.1 管道设计功能

• 2.1.4 管道标注

• 2、标高标注

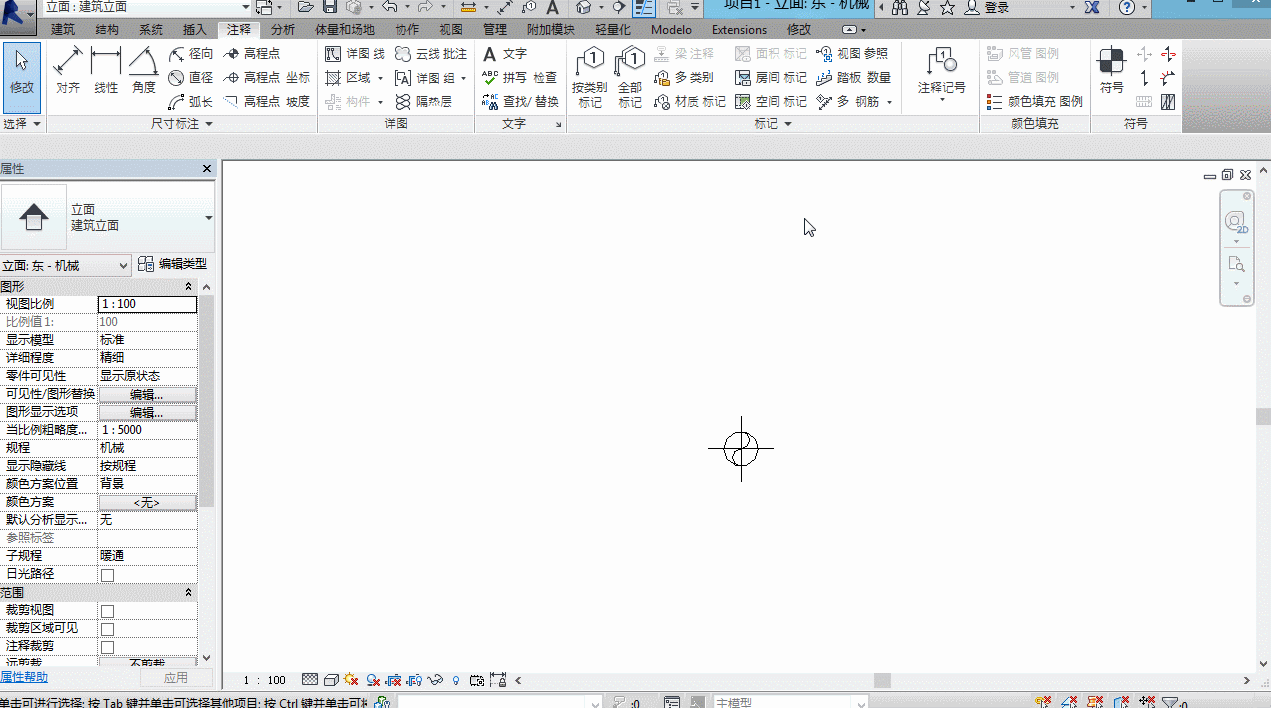

• “注释”>“尺寸标注”>“高程点”

•

• 打开“类型属性”对话框，选择相应的高程点符号。

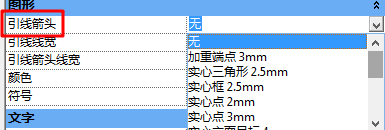

• 引线箭头

•
  选择引线端点的样式。

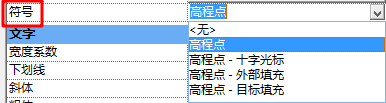

• 符号

•
  将出现所有高程点符号族供选择。

• 文字和符号偏移量

•
  正值表示文字在符号左端点的左侧，负值表示文字在符号左端点的右侧。

• 文字位置

•
  控制文字和引线的相对位置。

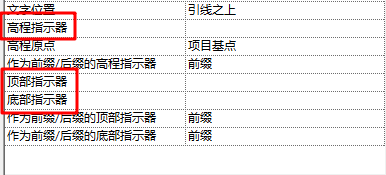

• 高程指示器/顶部指示器/底部指示器

•
  添加一些文字、字母等，提示标高是属于哪种标高。

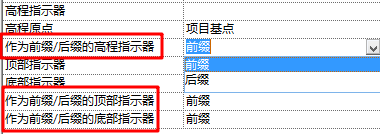

• 作为前缀/后缀的高程指示器

•
  将之前指示器中添加的一些文字、字母等作为标高的前缀或者后缀。

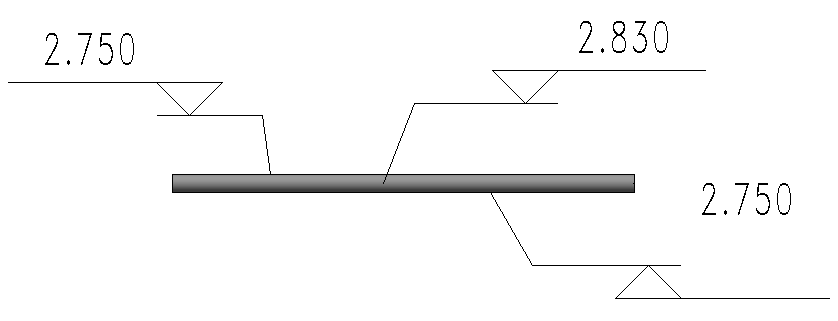

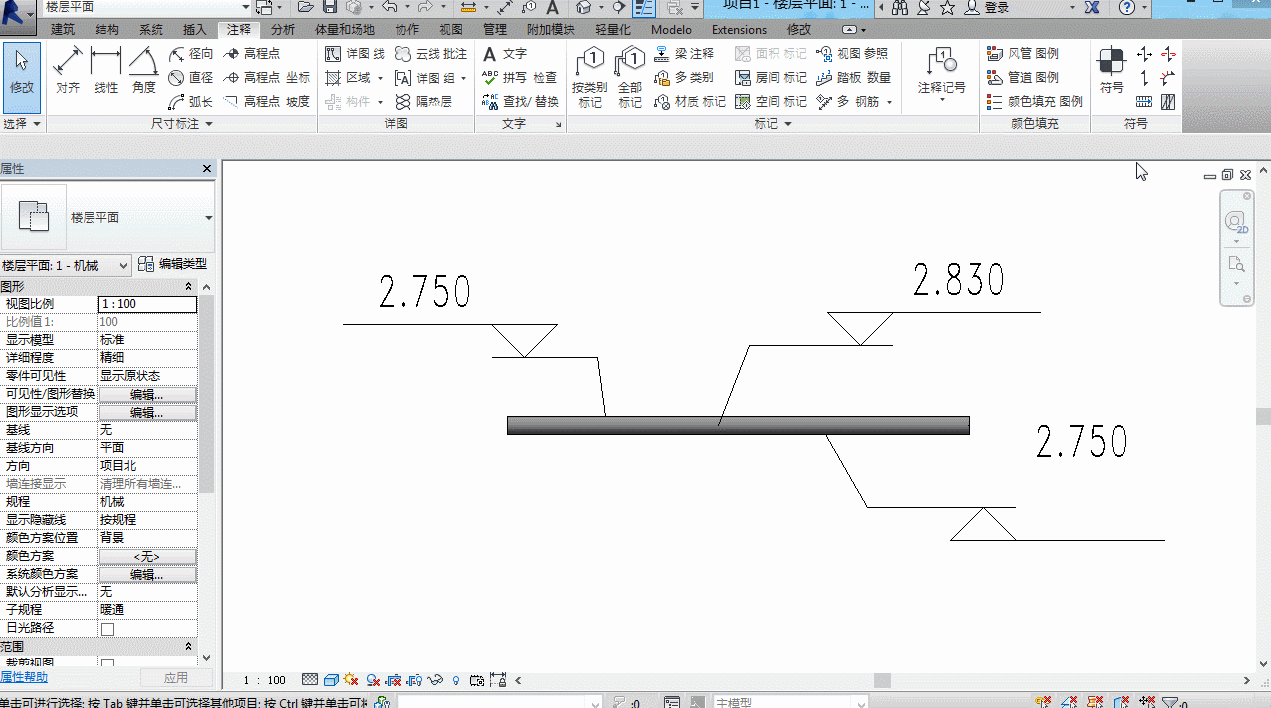

• 平面视图中管道标高

• a、平面视图的管道标高要在精细模式下进行。

•

•


• b、选择需要显示的标高类型。

•

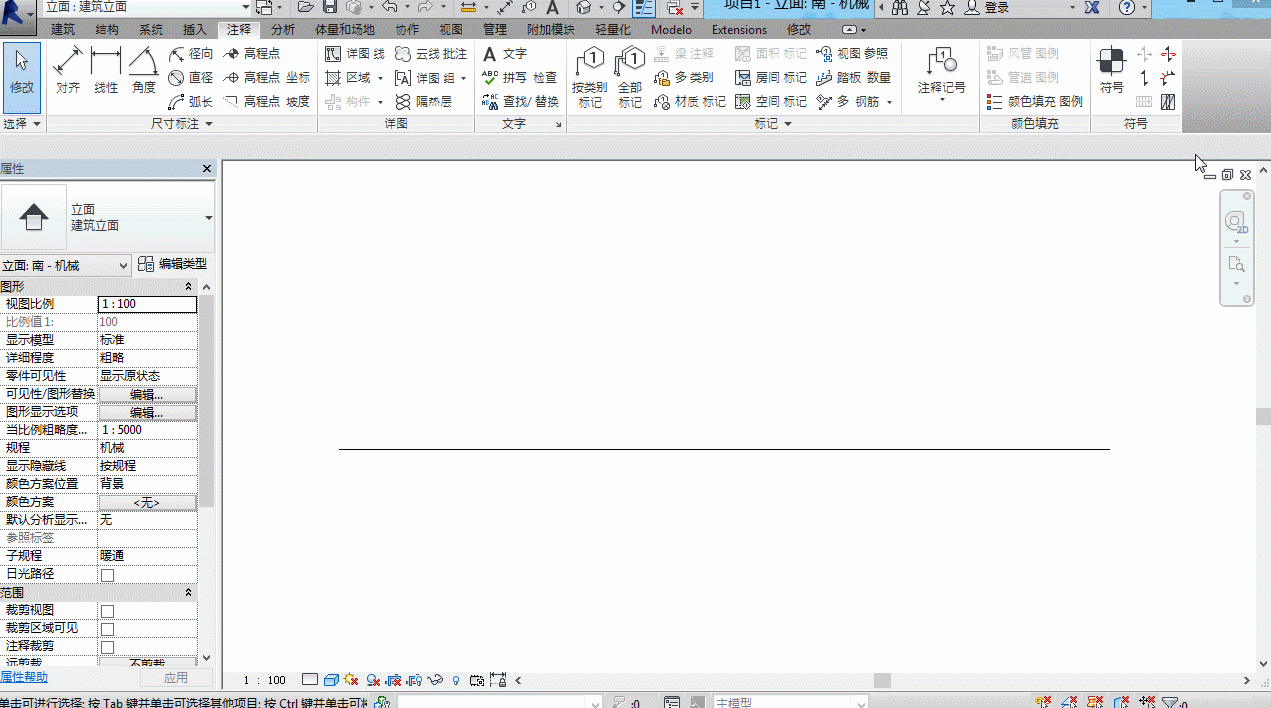

• 立面视图中管道标高

• a、立面视图的管道标高在粗略、中等模式下也可以进行标注。

•


• b、立面视图中也能对管道截面进行管道中心、管顶和管底标注。标注时为了捕捉方便，最好关闭“可见性/图形替换”中管道子类别中的“升”“降”。

•



• 剖面视图中管道标高

• 与立面视图中操作一致。

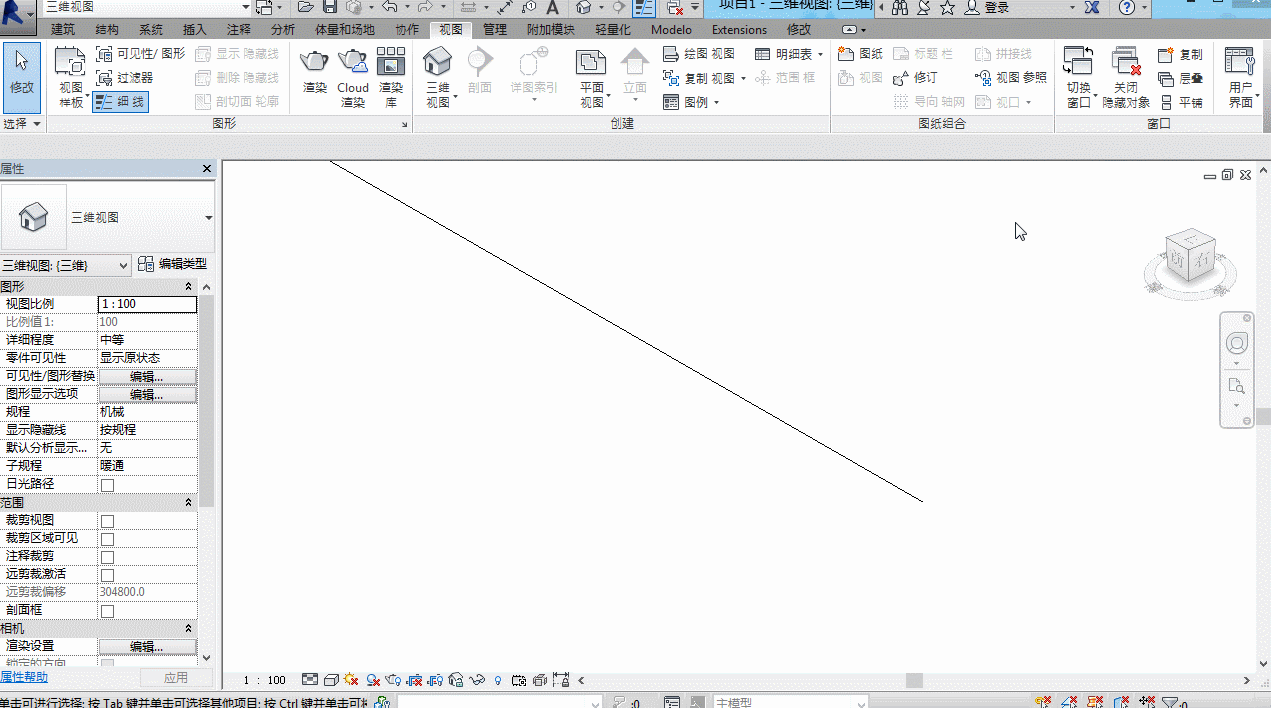

• 三维视图中管道标高

• 管道单线显示时，标注的是管道中心标高；管道双线显示时，标注的是所捕捉到的管道该位置的实际标高。

•
