2.1 管道设计功能

• 2.1.4 管道标注

• 1、尺寸标注


• a、基本操作

• 绘制管道的同时进行标注。

• 使用管道注释符号族“管道尺寸标记”。

•


•

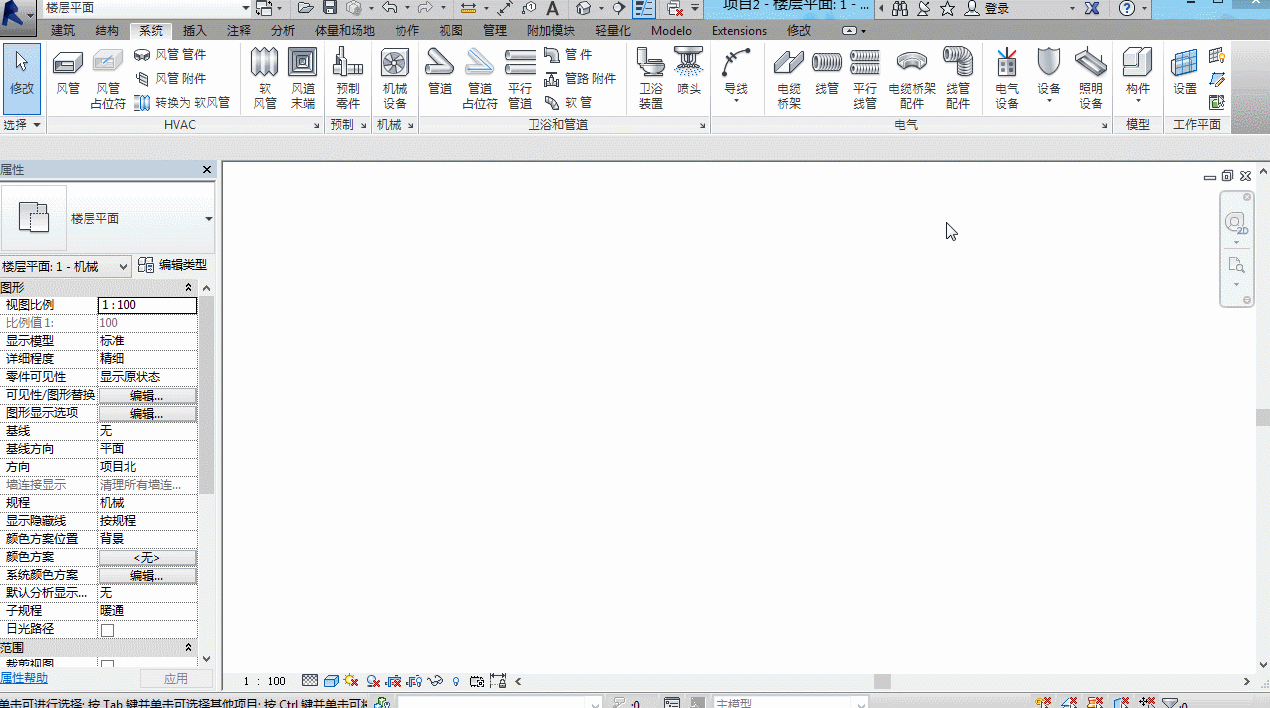

  绘制管道的时候，勾选“在放置时进行标记”。

• 绘制管道后再进行管径标记。


• “注释”选项卡>“标记”面板>“载入的标记和符号”，每个族类别下的第一个标记为默认标记族。

•


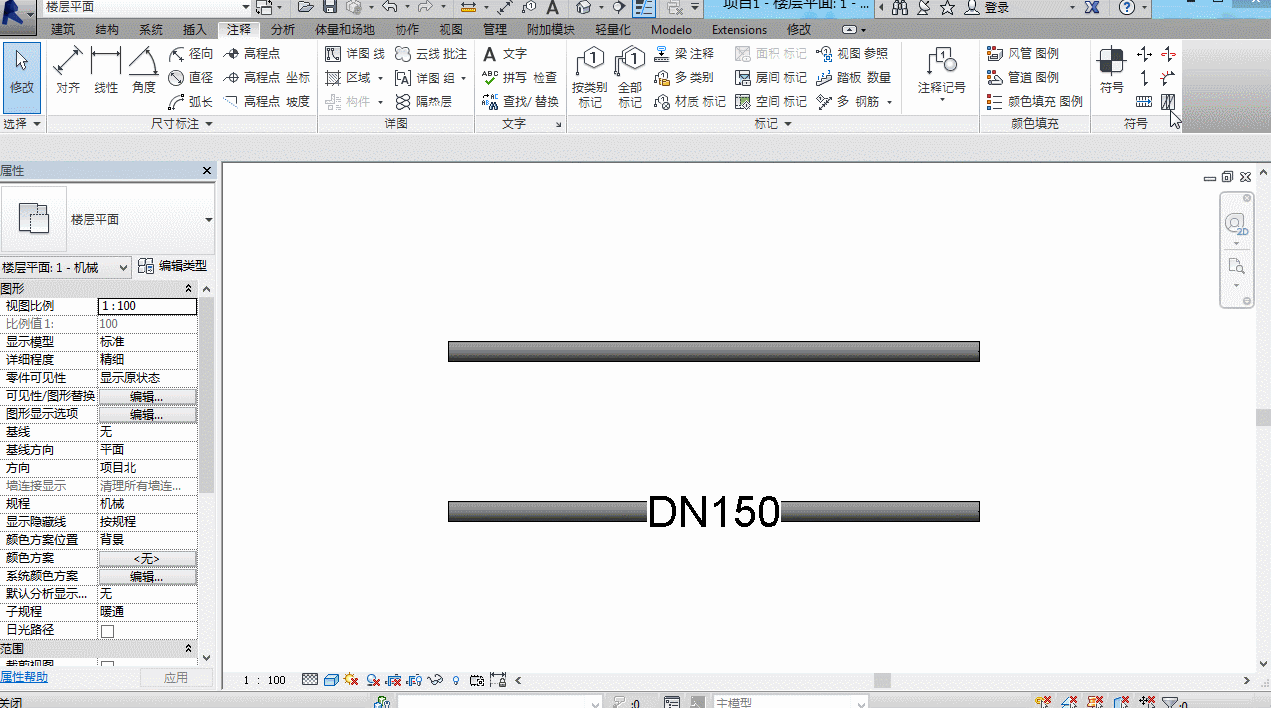

• “注释”选项卡>“标记”面板>“按类别标记”，选择需要标记的管道和位置。

•



•


• b、标记修改

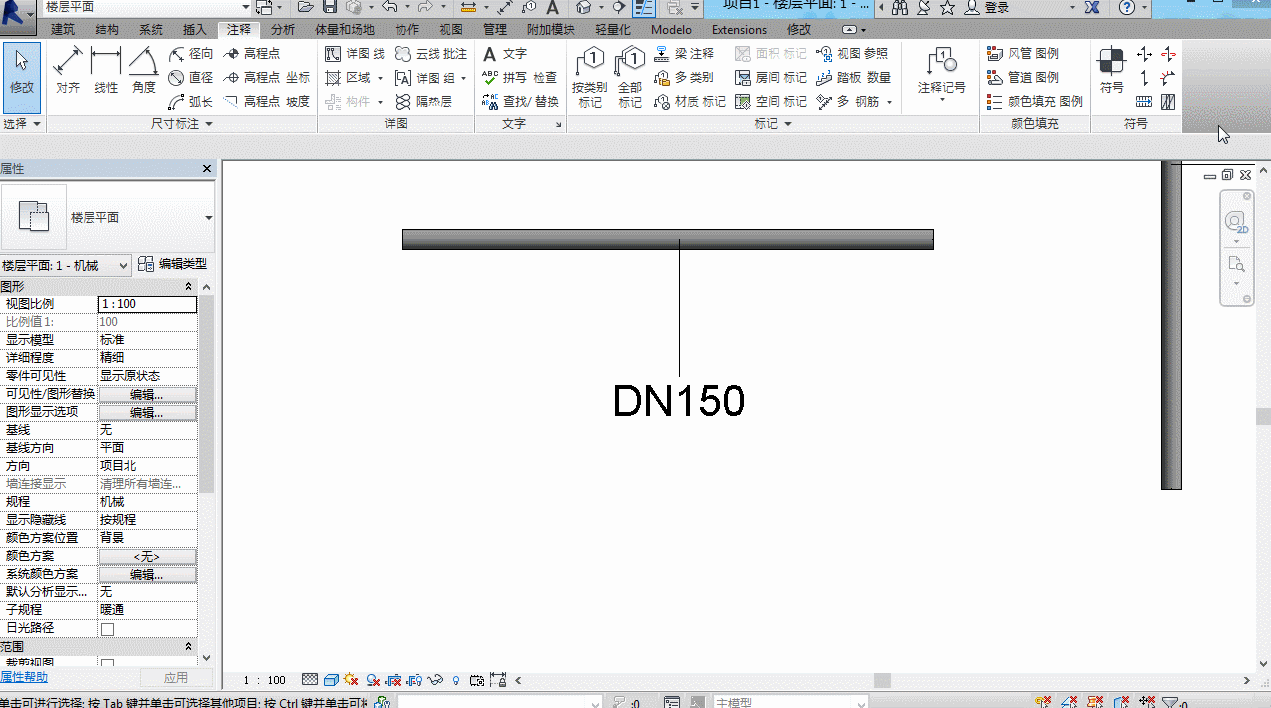

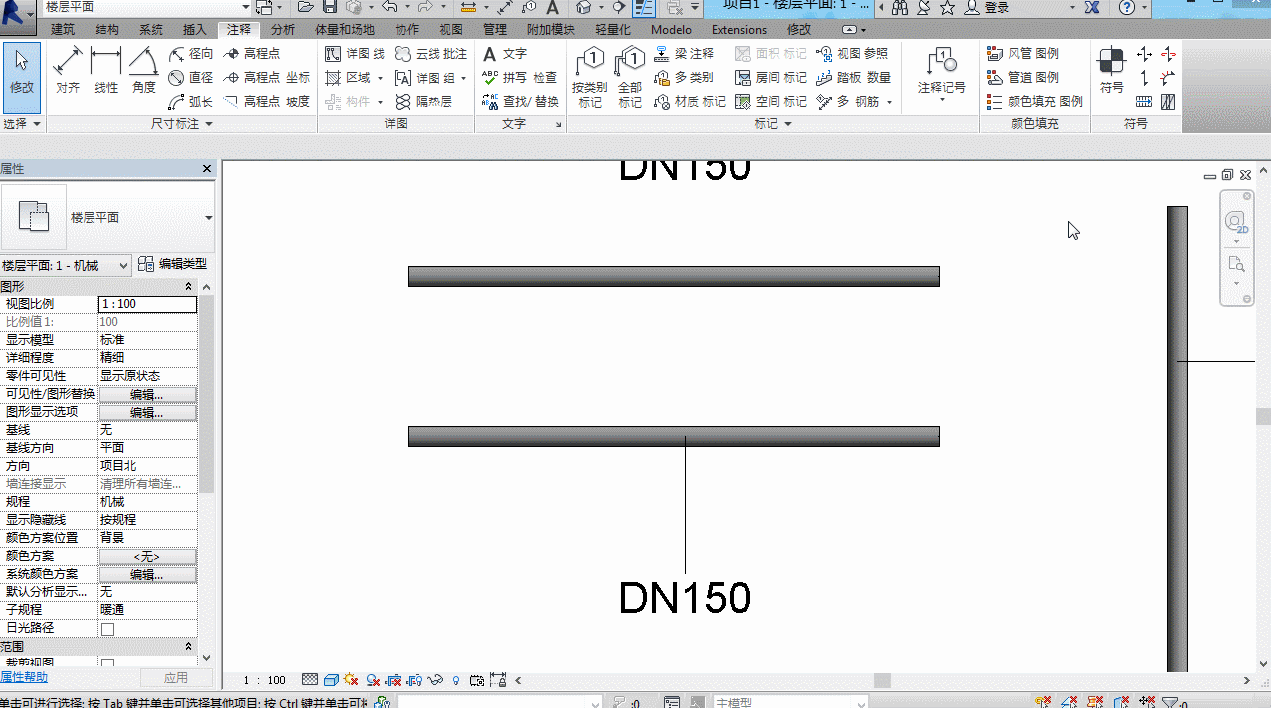

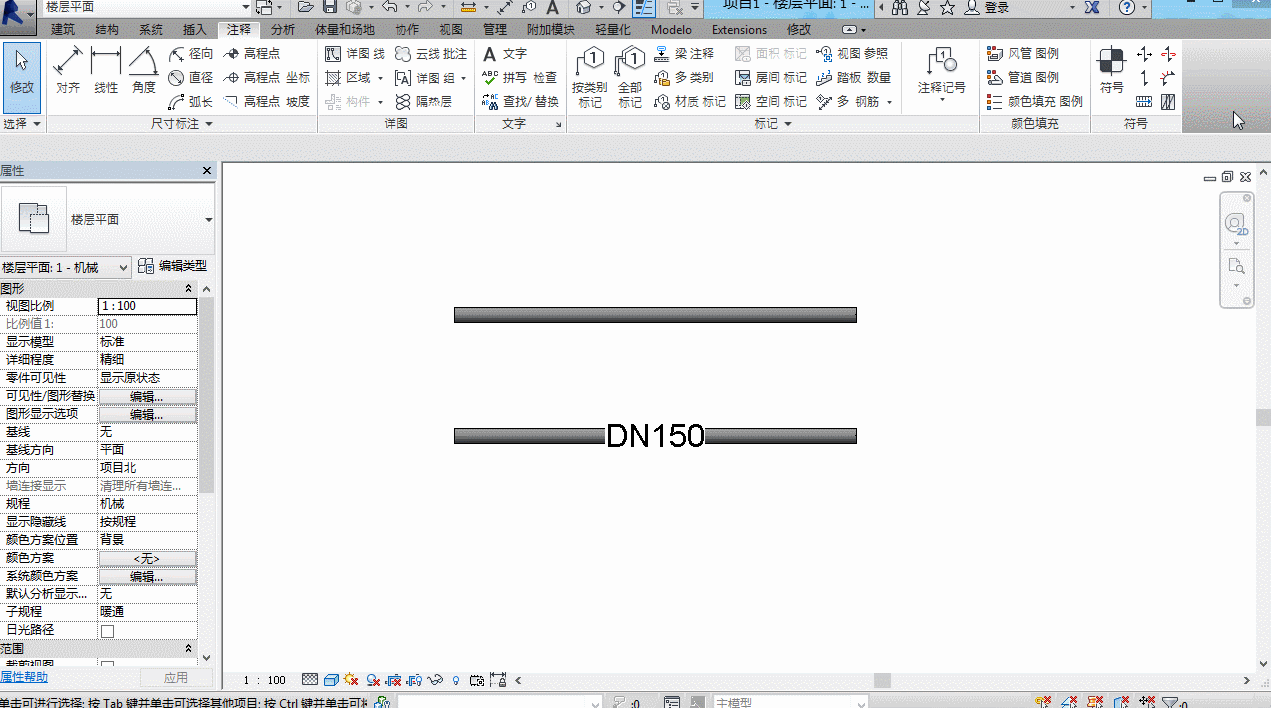

• “水平”“竖直”可以控制标记放置的方式。

• “引线”控制引线是否可见。

•


• “引线”被勾选时，“附着端点”表示引线的一个端点固定在被标记图元上，“自由端点”表示引线的两个端点都不固定。

•
