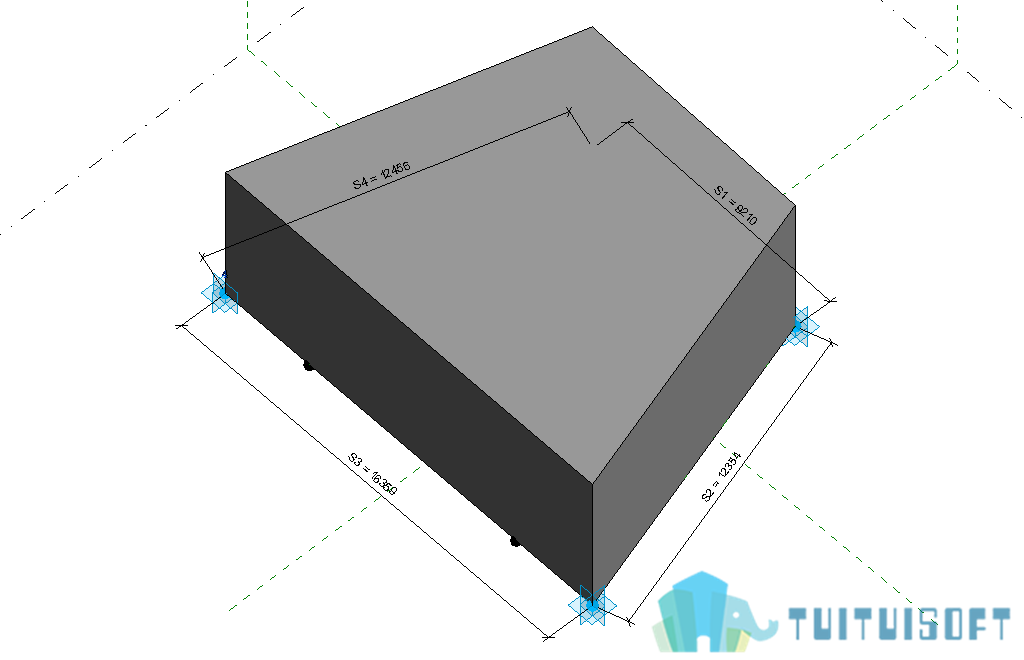

将嵌板以及窗洞的尺寸都给确定完成之后，选中轮廓分别创建嵌板实体形状以及窗洞空心形状。

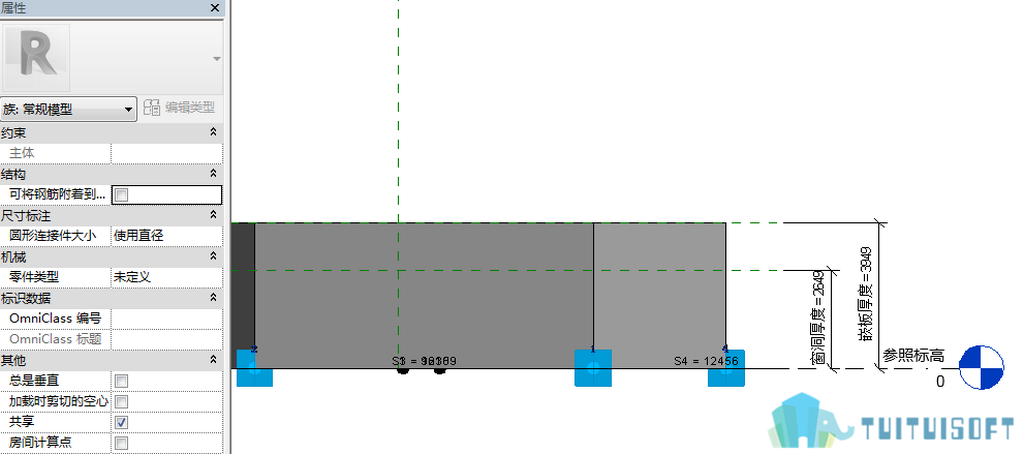

然后分别创建参照平面用于控制嵌板以及窗洞的厚度，使用注释命令进行注释后创建为参数进行控制参变。

这样，自适应嵌板窗洞族就创建完成了。最后，我们需要将其放置在概念体量的网格表面上，来检测查看一下效果。

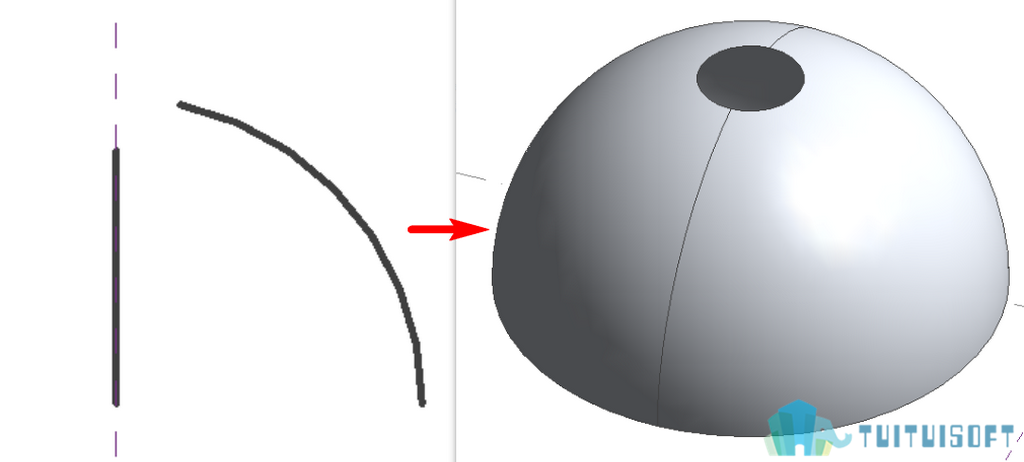

新建“概念体量”的族文件，进入立面图当中，任意的绘制直线段以及弧线段，然后创建为实体的概念表面。

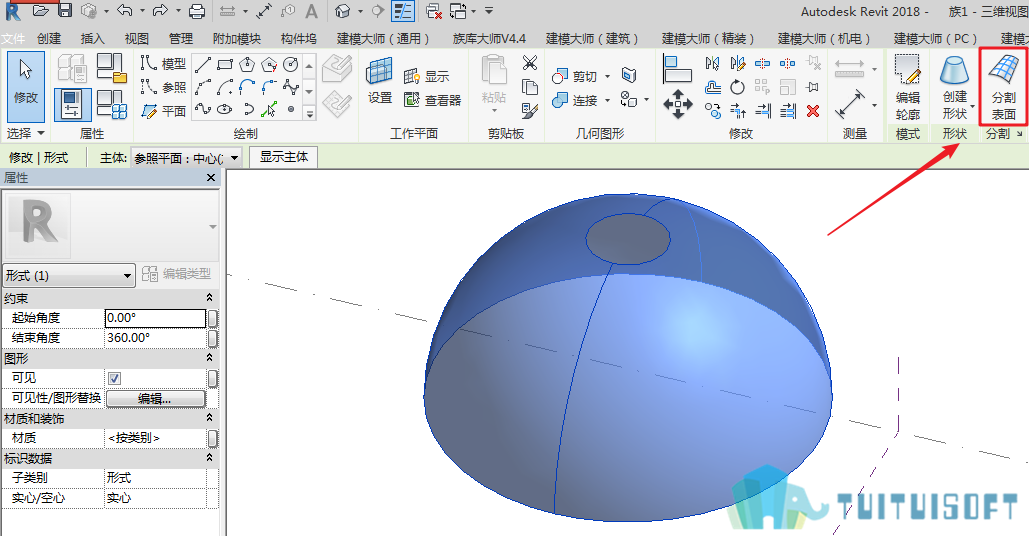

使用“分割表面”工具分割穹顶概念表面。

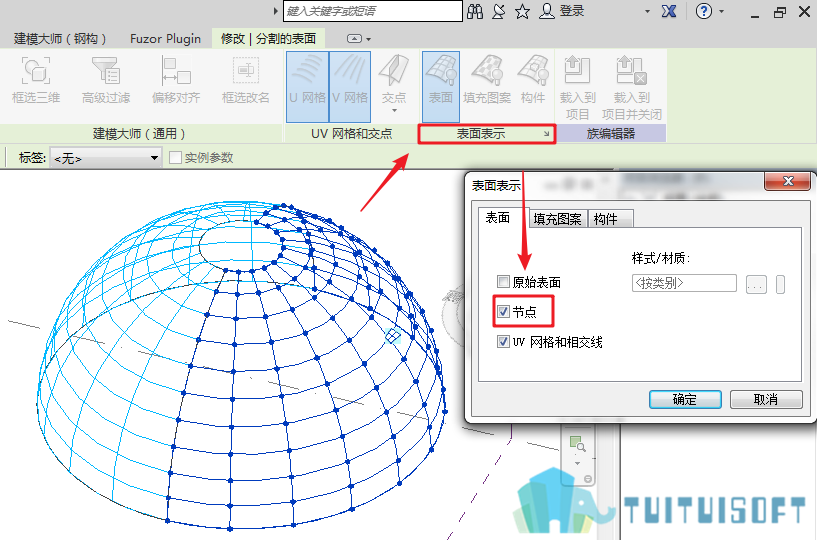

然后分别选中UV网格表面，调整“表面表示”，勾选“节点”使其显示在绘图区域中。

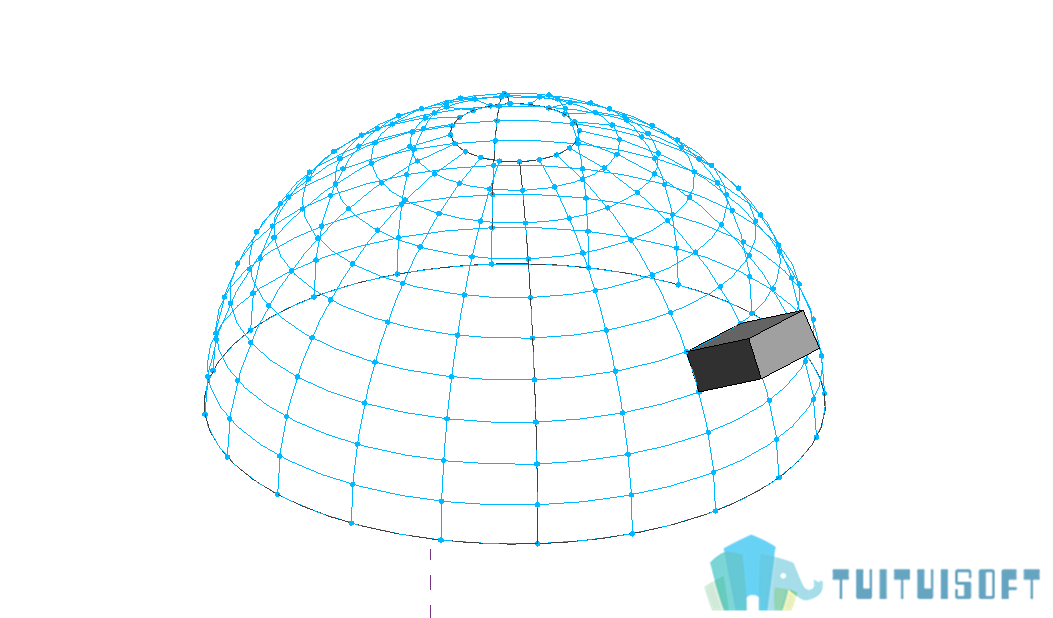

将自适应嵌板窗洞族载入到体量环境当中，放置在节点上。调整相关参数。

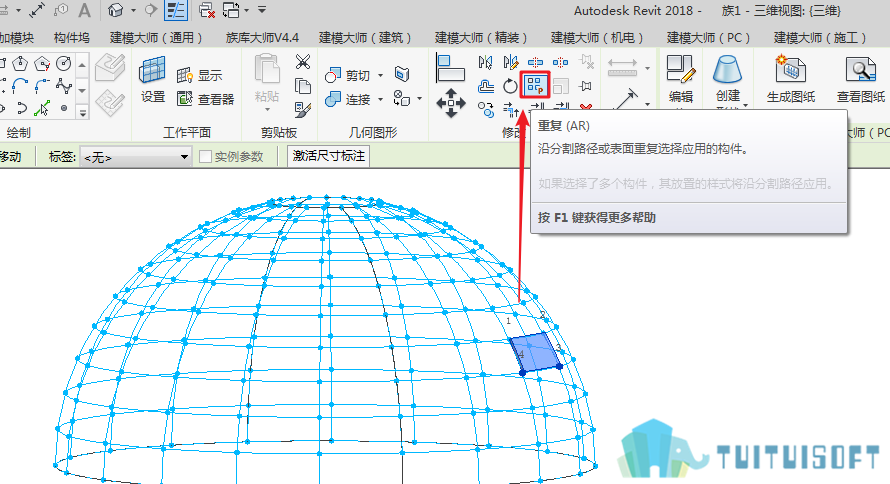

使用修改面板中的“重复”命令，在网格节点上自动生成嵌板。

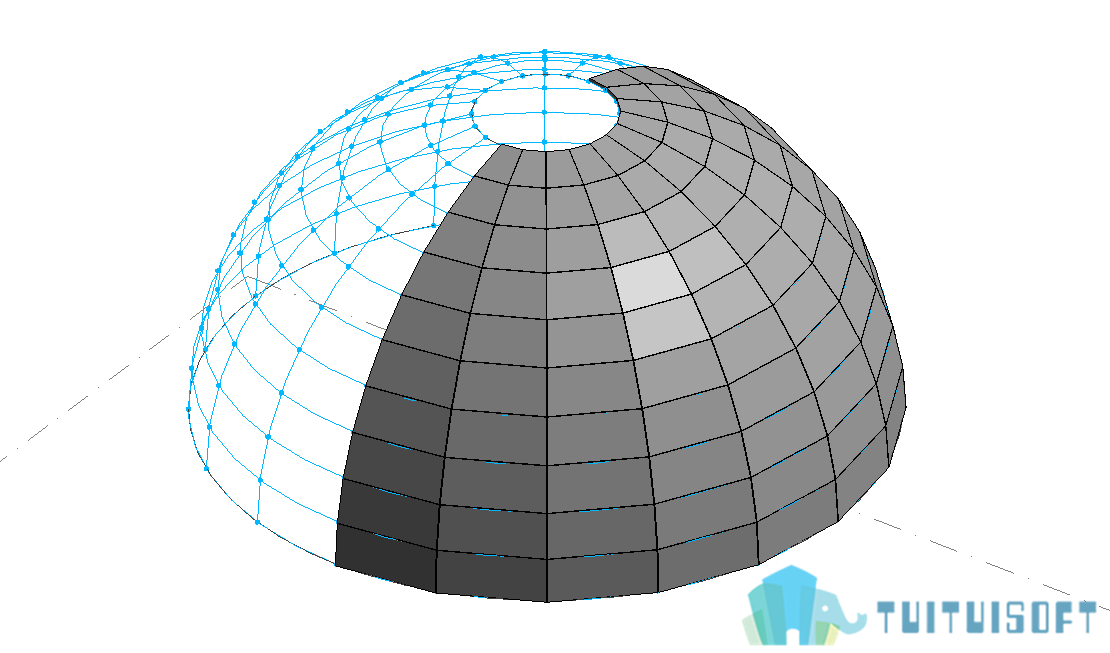

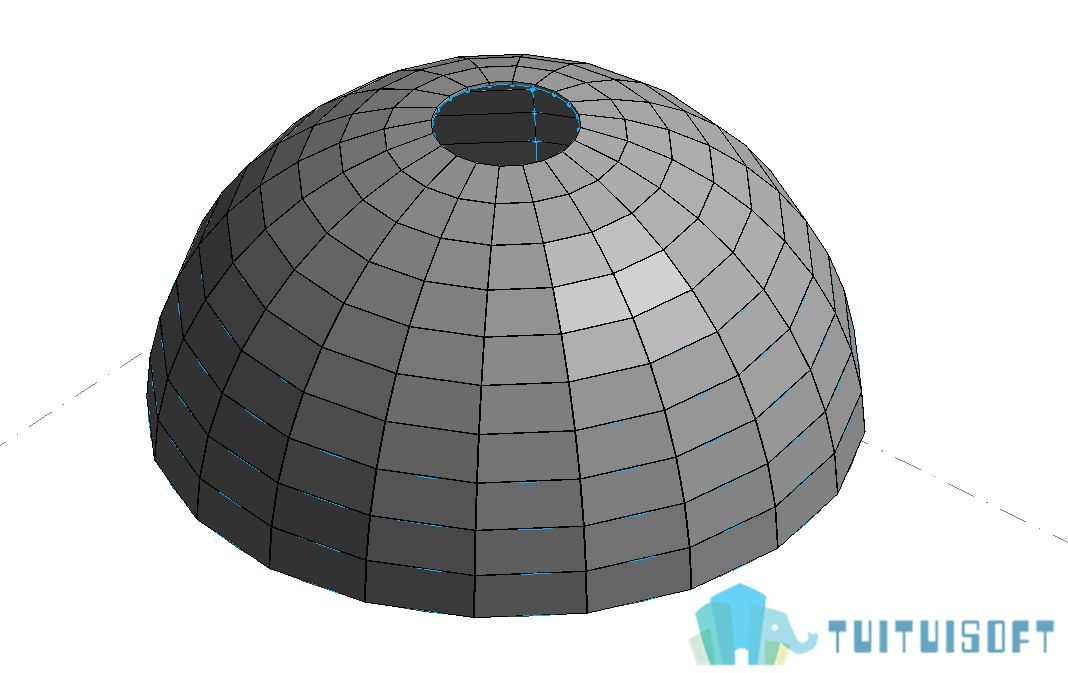

另一面网格也是相同的方法，创建完成如下图：自适应穹顶
