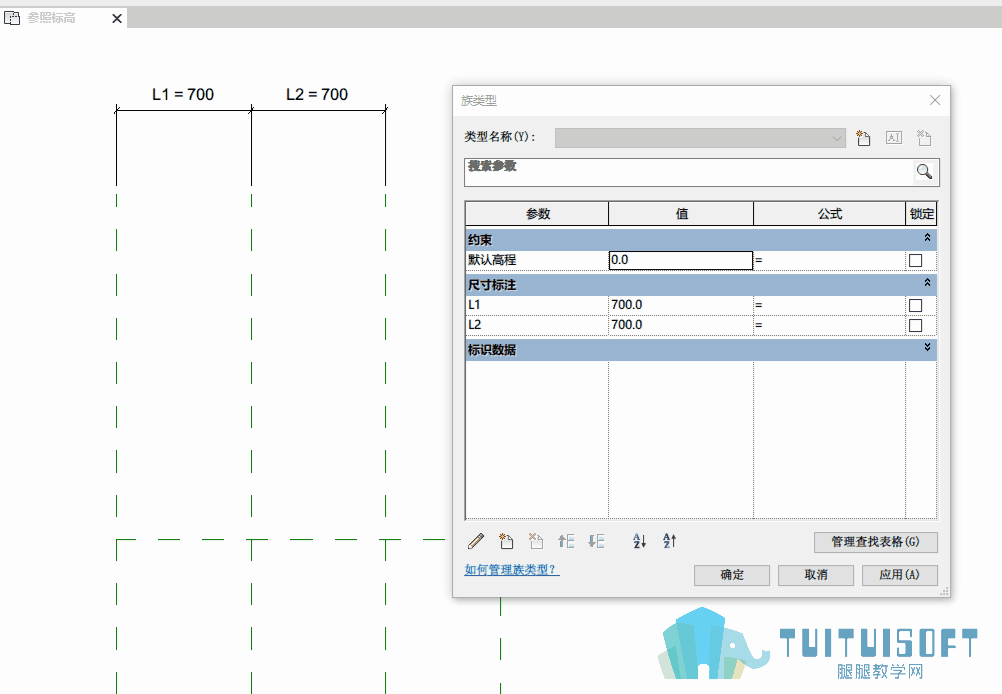

我们在Revit中进行参数化族设计的时候，常常会用到参照平面。不知大家有没有这样的疑惑，当我们在Revit中从左至右依次绘制三个参照平面并设置好参数，如下图所示。为什么我们修改参数的值时，总是靠右边的参照平面会移动，而左边的参照平面不移动？

其实，这与参照平面的优先级有关。

1、谁先绘制谁的优先级高。

如前所述，我们在绘制参照平面的时候，是从左至右依次绘制的，越靠左边的参照平面越早绘制，越早绘制的参照平面优先级越高。

因此，当我们修改参数值的时候，因为左边的参照平面先绘制，左边的参照平面优先级更高，右边的参照平面优先级更低，所以右边的参照平面移动，而左边的不动。

2、锁定的参照平面优先级最高。

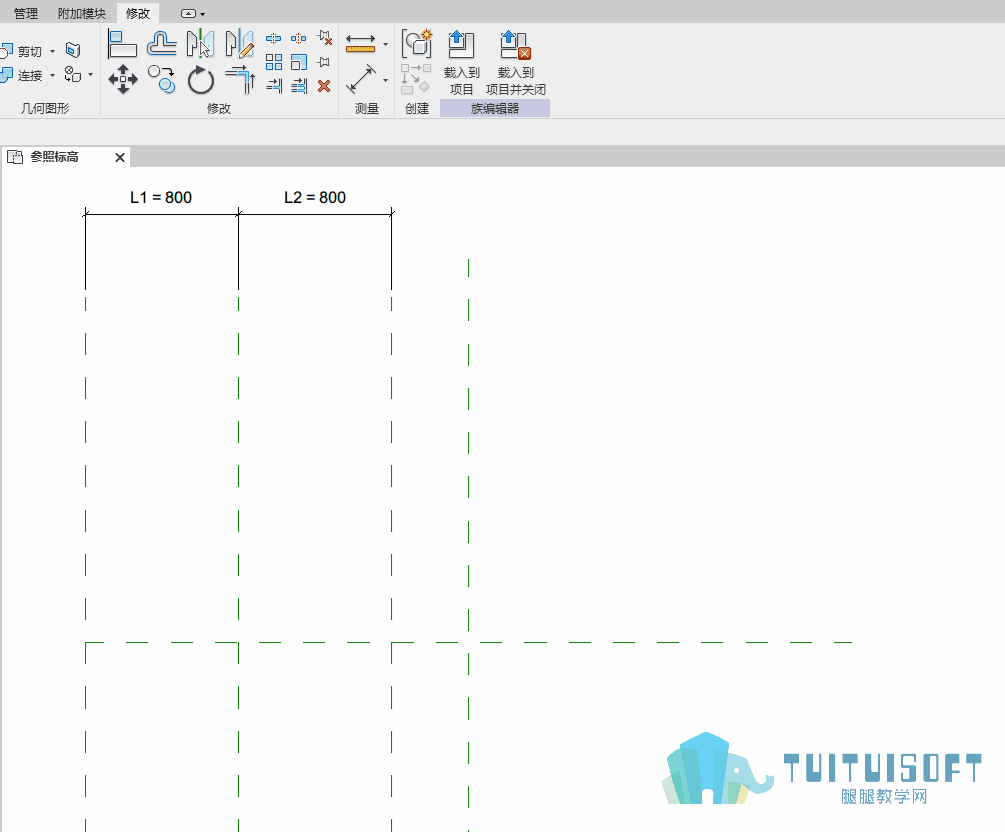

参照平面根据绘制的先后顺序会有一个优先级，这个优先级不是一成不变的。通过“锁定”命令，我们可以调整参照平面的优先级，被锁定的参照平面无法移动，优先级最高。如下图所示，当我们将最右边，也就是最后绘制的参照平面锁定以后，整个优先级都反过来了。
