确定完嵌板的尺寸之后，就需要去确定内部窗洞的尺寸大小。在上一篇当中，已经提到了，S1、S2、S3、S4的报告参数就是为了控制窗洞的尺寸大小。

在弧形的穹顶上，窗洞或是镂空雕花，始终都处于嵌板的中心位置。所以，我们需要使用两个参照点来确定这两条边。

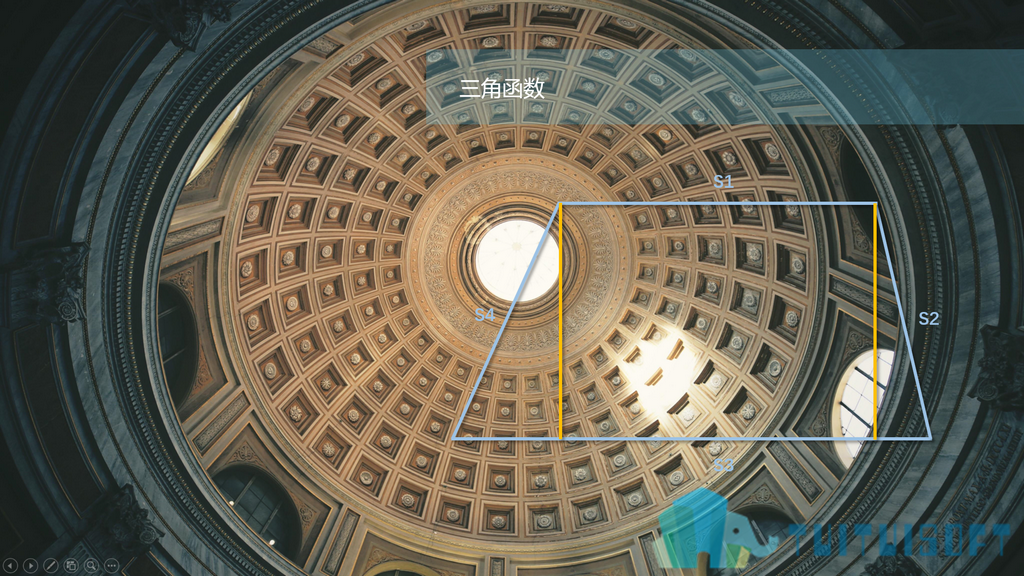

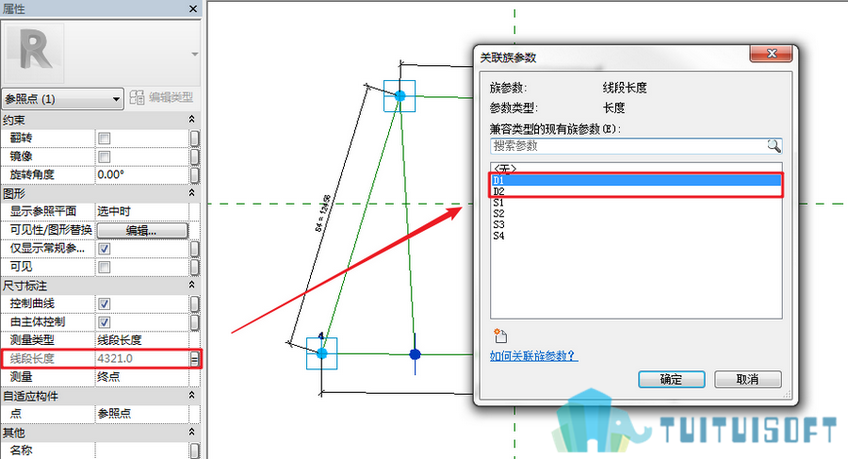

将参照点的“测量”点设置正确，然后将“测量类型”调整为“线段长度”用于控制距离自适应点的值，并使用“通过点的样条曲线”连接起来。

将两个参照点的“线段长度”分别关联到D1、D2实例参数上。

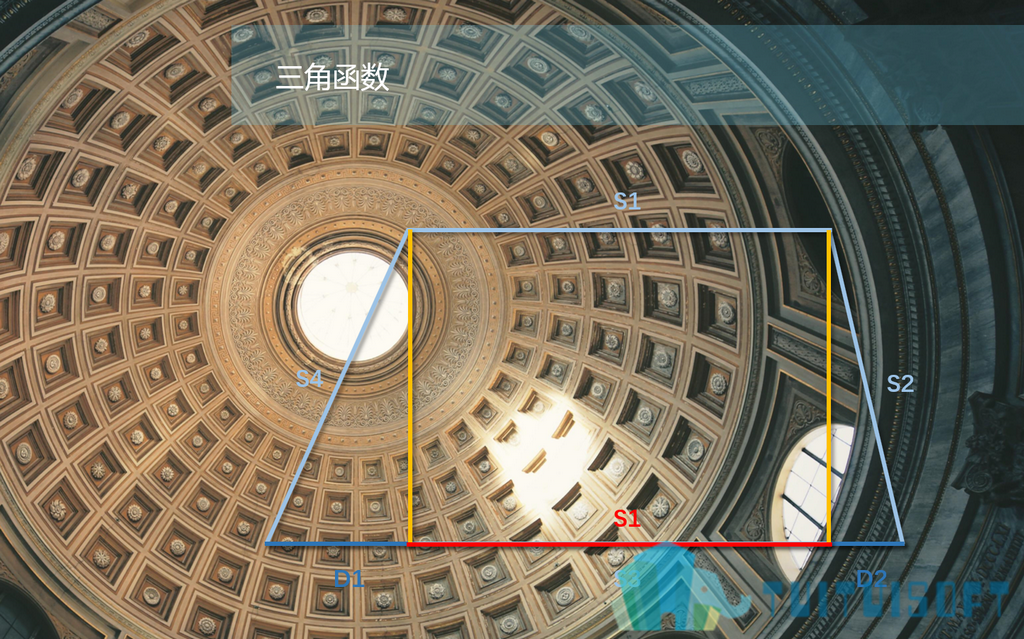

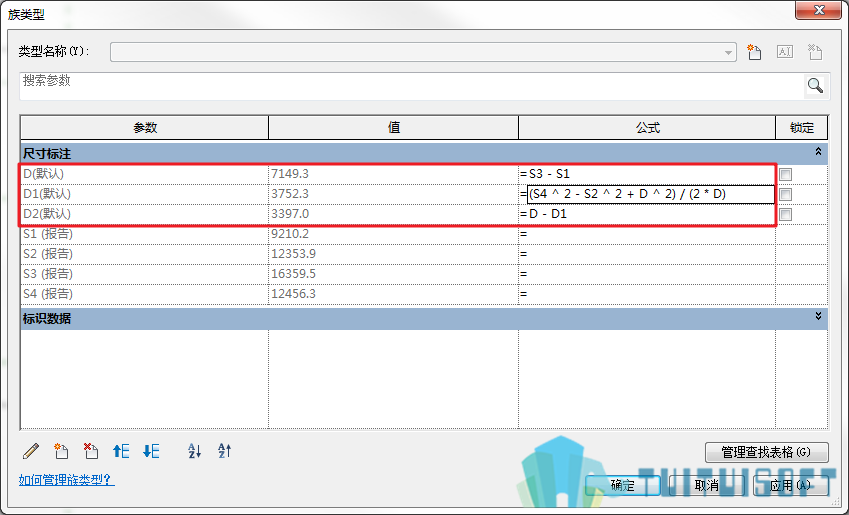

打开“族类型”对话框，新建“D”实例参数。并为D、D1、D2赋予公式。

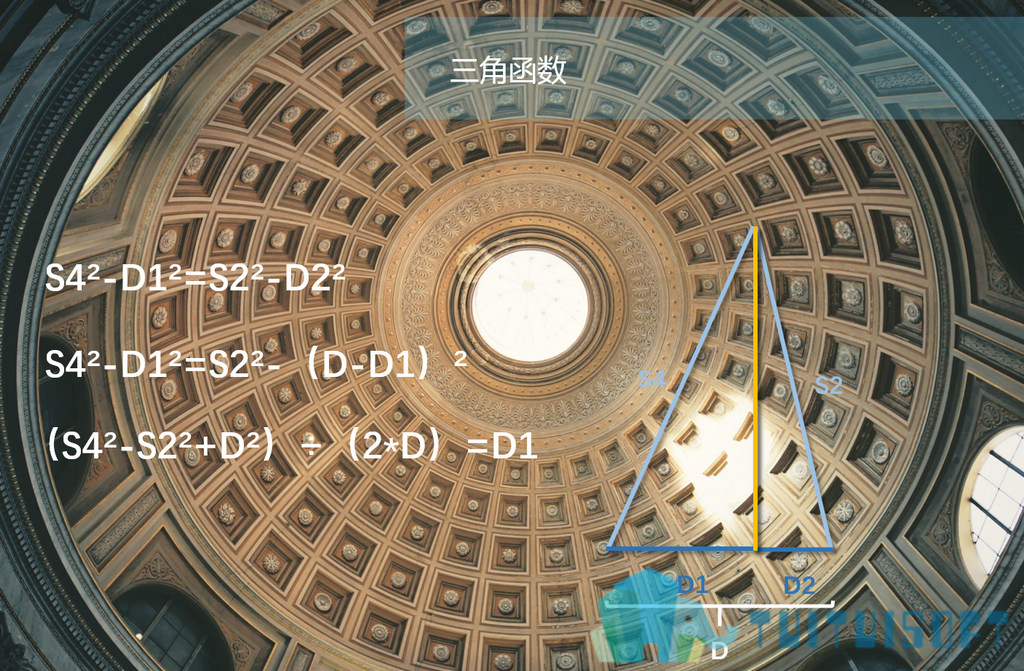

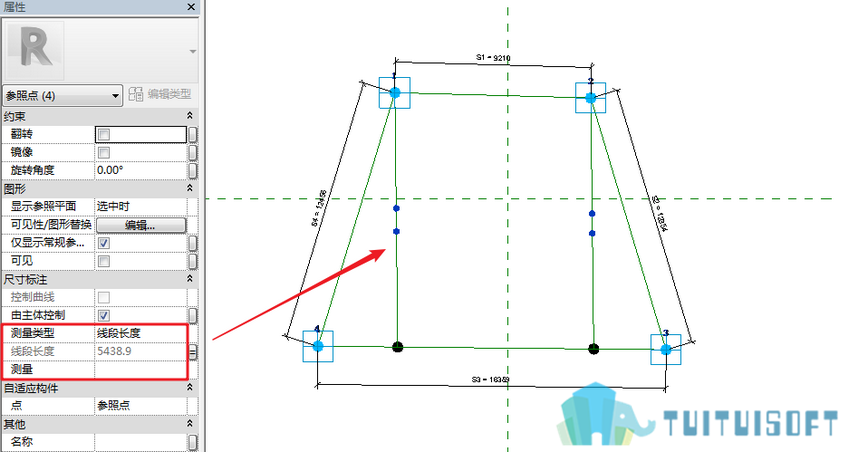

在两条参照线上分别放置两个参照点，同样的调整“测量”点以及“测量类型”，将“线段长度”关联到实例参数“H1”上。

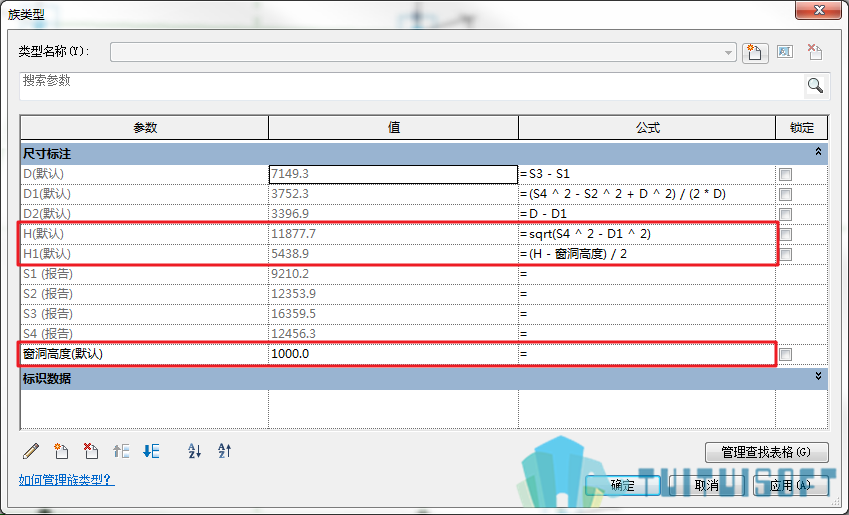

接着在“族类型”对话框中新建“H”及“窗洞高度”的实例参数，最后为其赋予公式。

然后使用“通过点的样条曲线”将参照点连接起来。

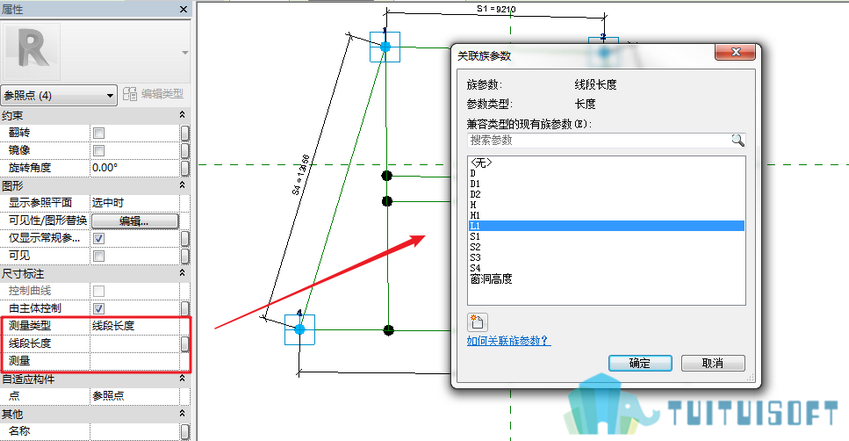

同样的，想要驱动窗洞的宽度，在两条参照线中分别布置两个参照点，调整“测量”点以及“测量类型”，将“线段长度”关联到实例参数“L1”上。

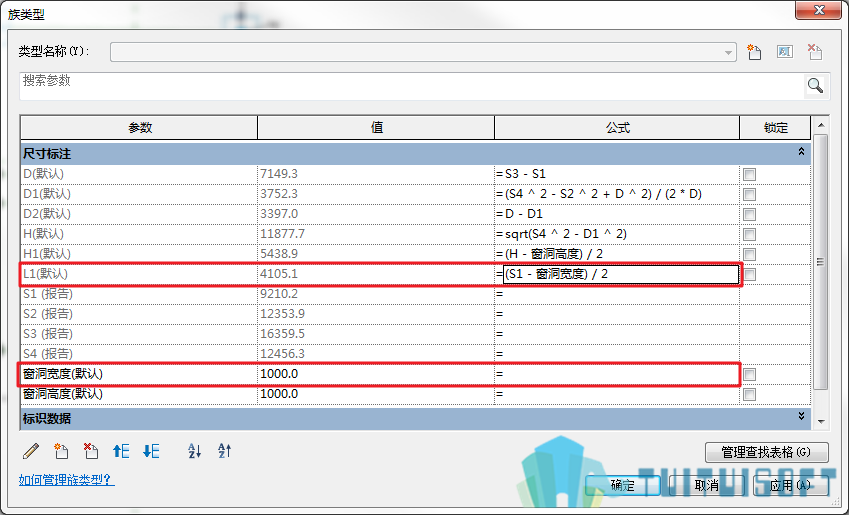

接着在“族类型”对话框中新建“窗洞宽度”的实例参数，最后为其赋予公式。
