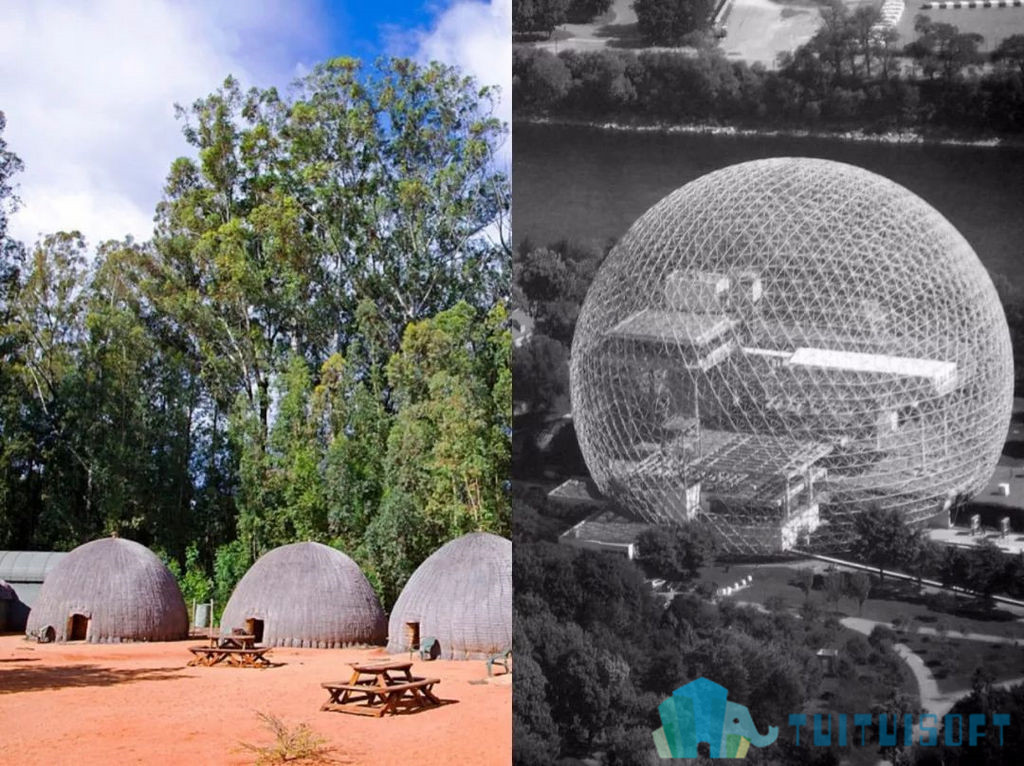

从非洲的蜂巢小屋到巴克明斯特·富勒的短程线圆顶结构，穹顶都是一种美的象征。对于西方国家而言，穹顶更是一个传统的标志。

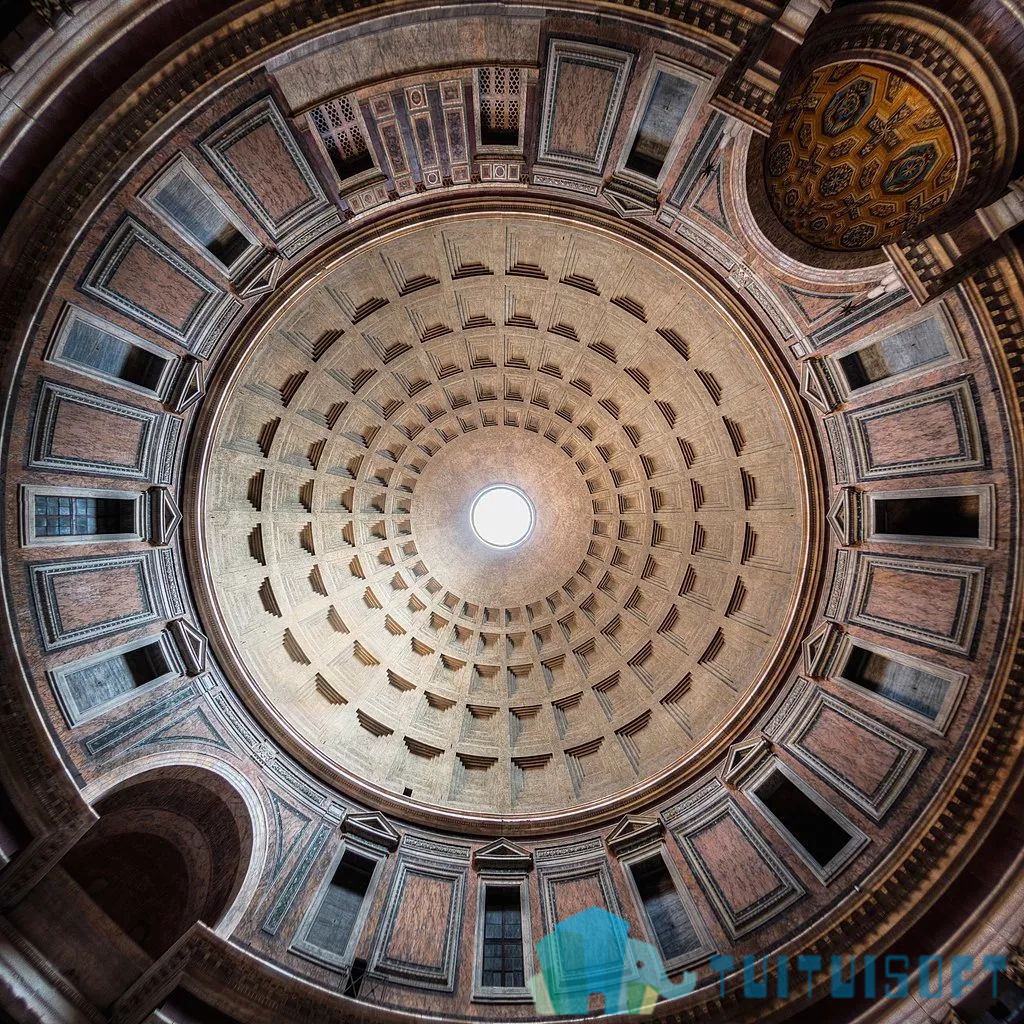

穹顶顶部有一个直径8.9米的圆形大洞，用于采光。这个洞也是万神庙唯一的采光点，这样以来光线从顶部泄下，并会随着太阳位置的移动而改变光线的角度，给予人一种神圣庄严的感觉，十分适合宗教建筑的本性。

对于这种穹顶，在项目中创建起来颇为复杂。通常我们都会想到使用体量进行创建，但是对于每一个嵌板，无论是它的高度、宽度还是尺寸大小、面积都略有区别。这也就导致了我们在布置嵌板时非常繁琐。

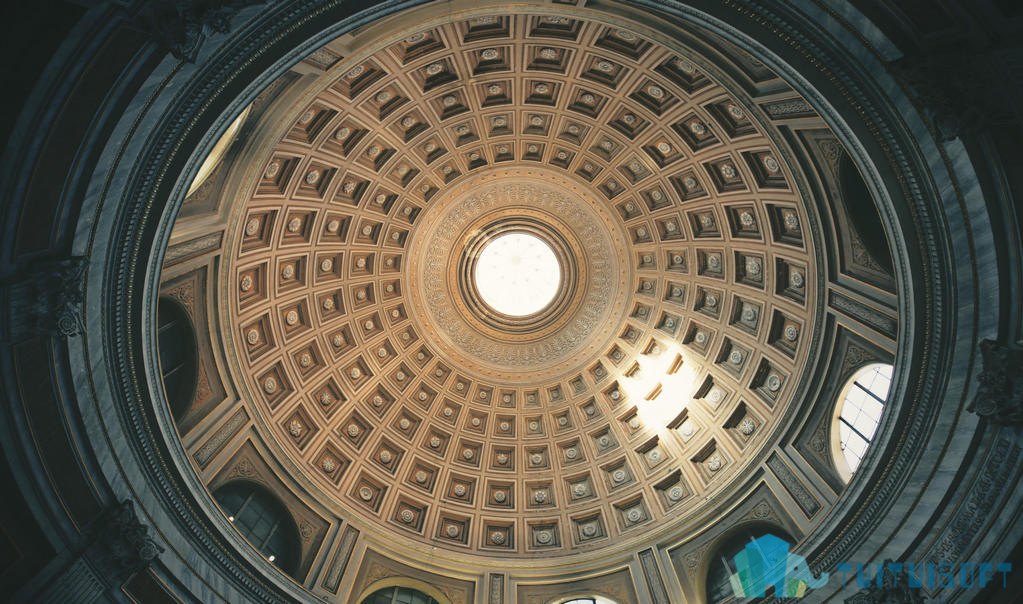

                                                                      梵蒂冈博物馆穹顶

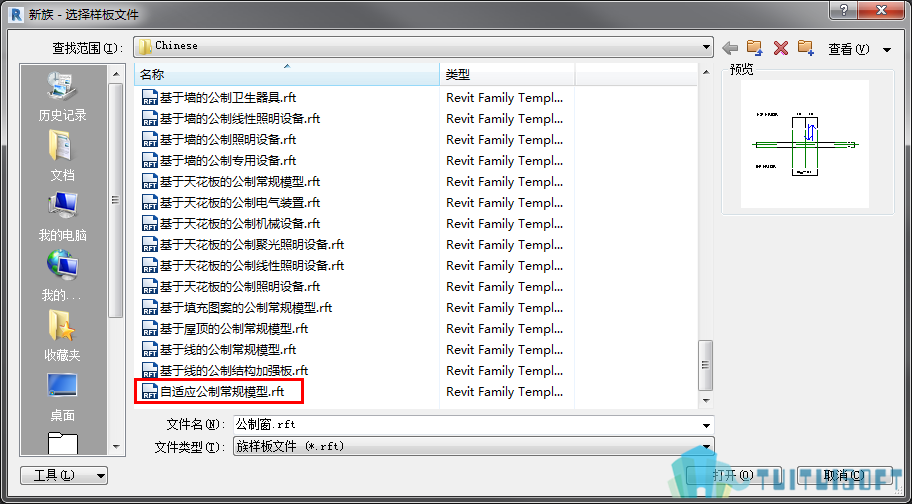

为了更加高效率的创建穹顶，我们可以使用自适应族自动进行布置。所以，这里需要使用“自适应公制常规模型”族样板文件。

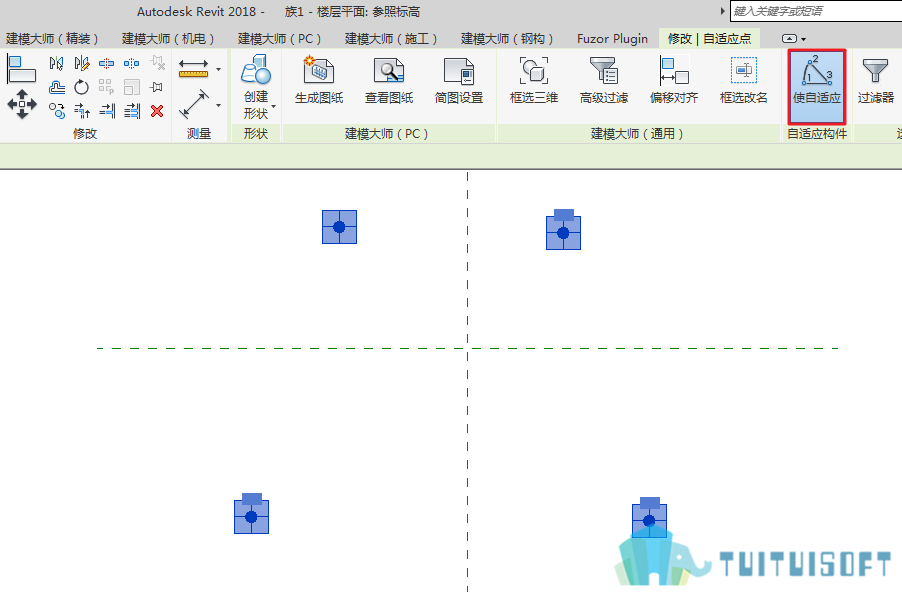

首先布置4个参照点，将其修改为自适应点。

然后使用“参照线——通过点的样条曲线”将4个自适应点依次、分别连接起来。

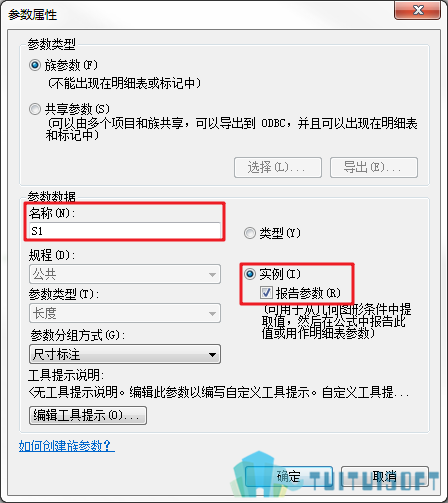

对自适应点进行注释，注意注释时的工作平面。注释完成后，将其创建为“报告参数”:S1、S2、S3、S4。

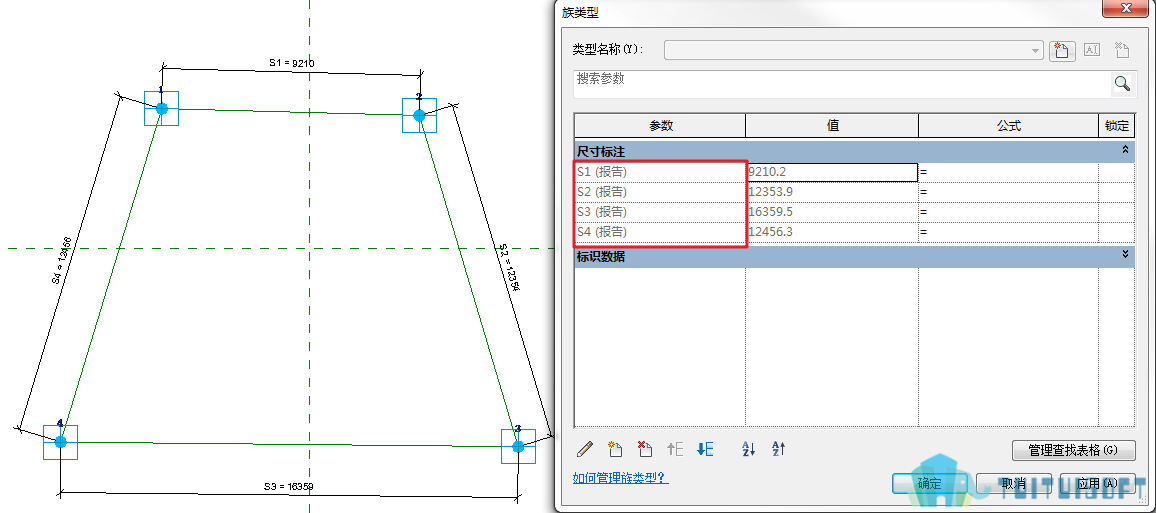

    像这样，将自适应点确定好，用于确定嵌板的尺寸大小，报告参数用于控制窗洞的尺寸参数。
