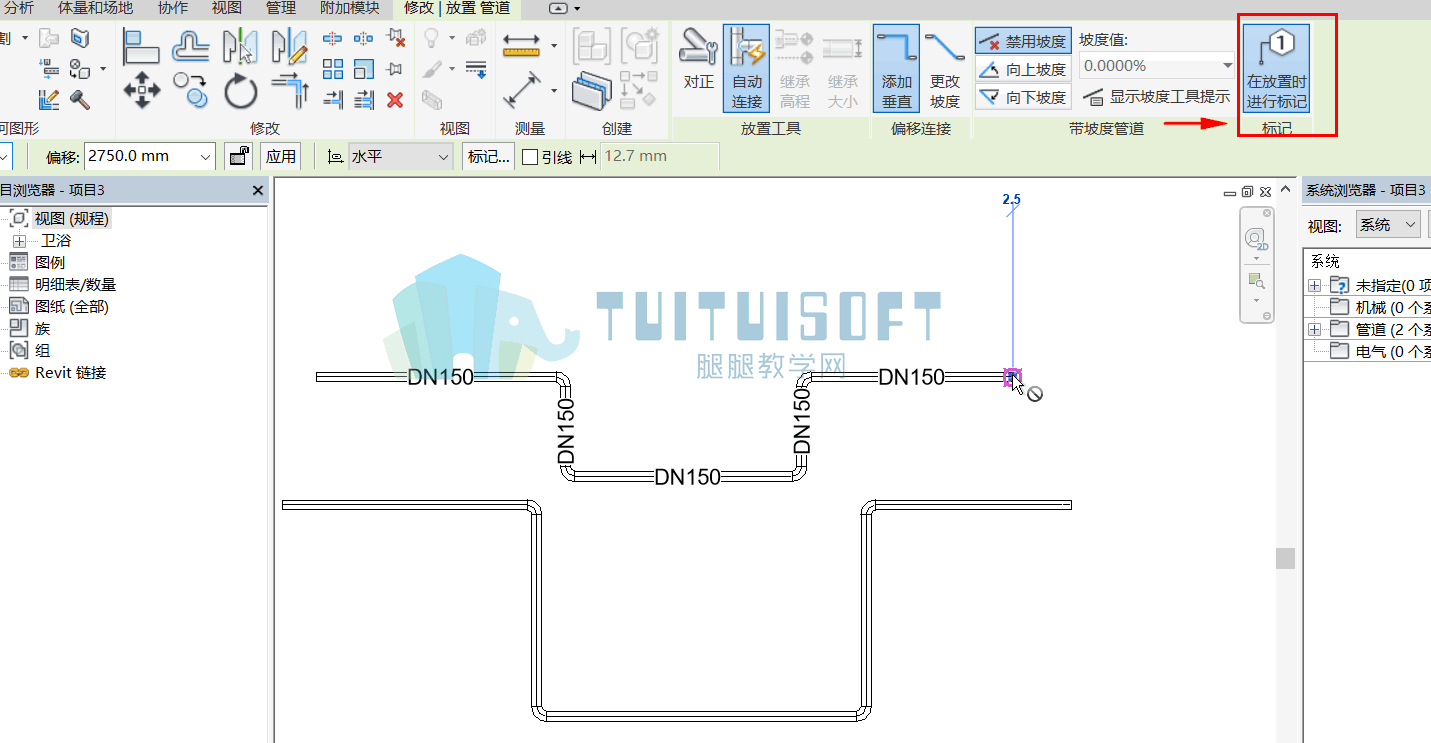

1.在绘制管道时，单击“在放置时进行标记”绘制出来的管道只能标记尺寸，但如果要标记管道类型缩写该怎么做呢。

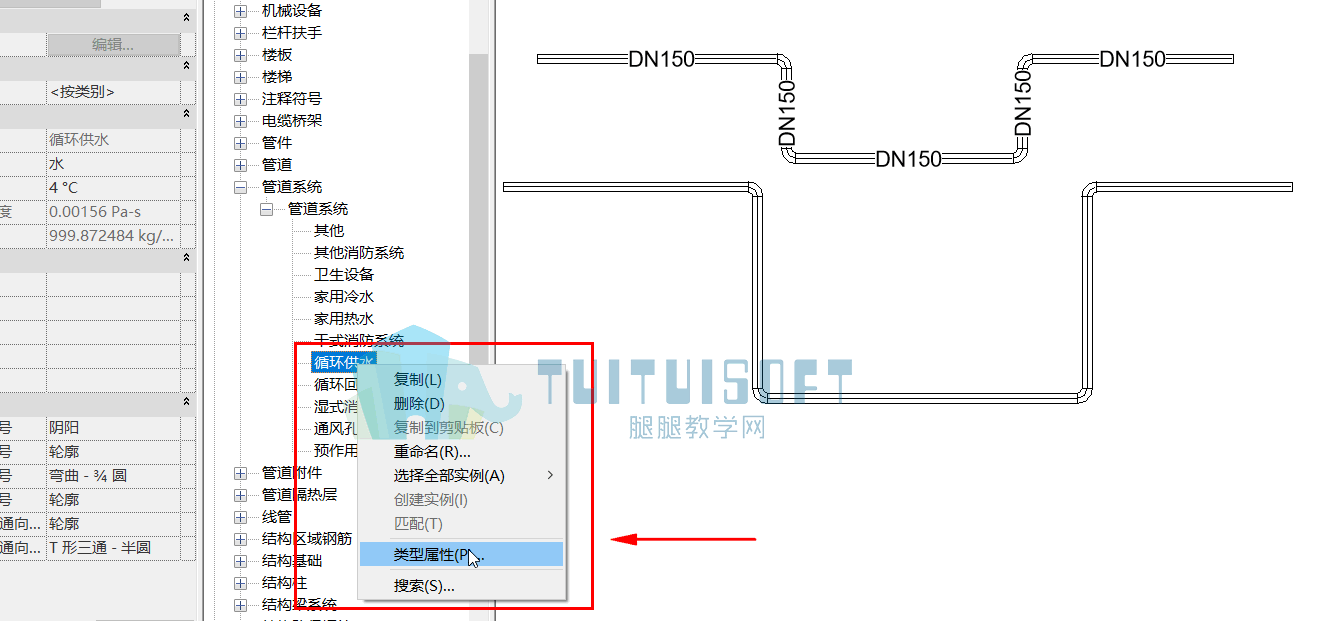

2.这里以“循环供水”为例，在“项目浏览器”中找到“族”后单击“管道系统”找到“循环供水”，右击选择打开

“类型属性”。

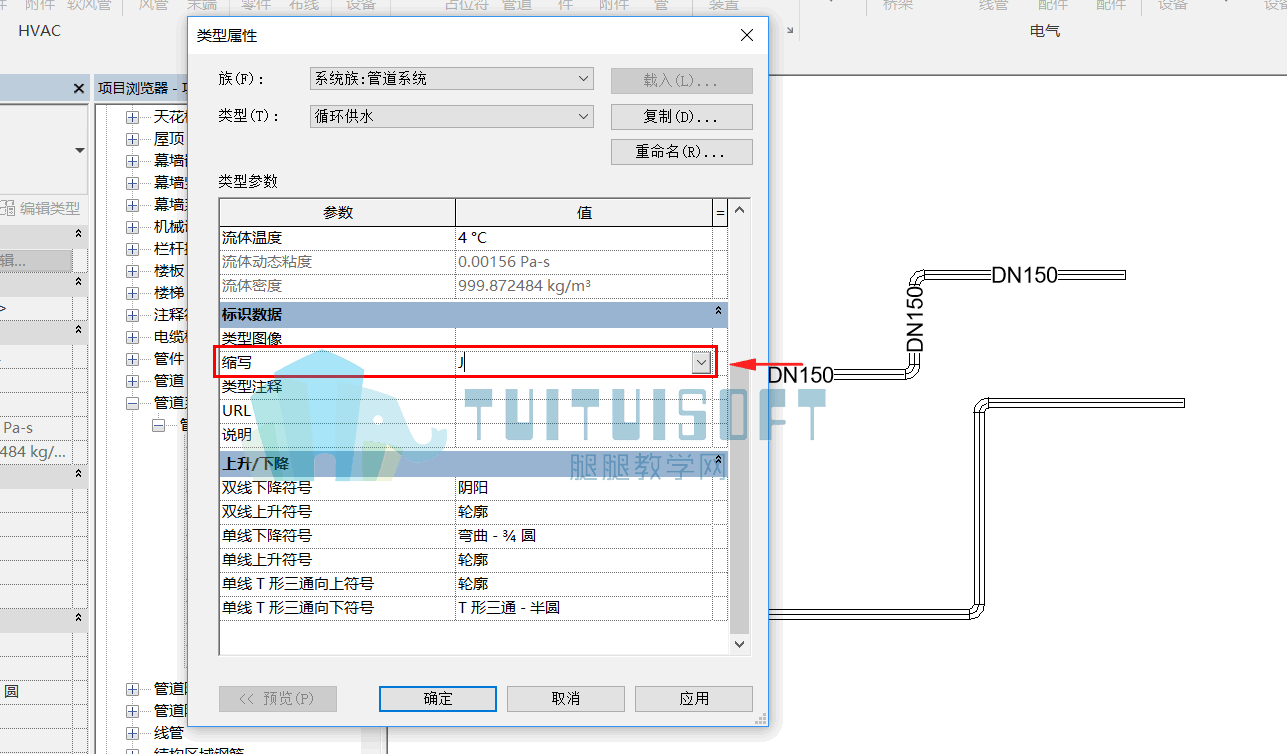

3.在“类型属性”对话框中的“缩写”改为“J”。

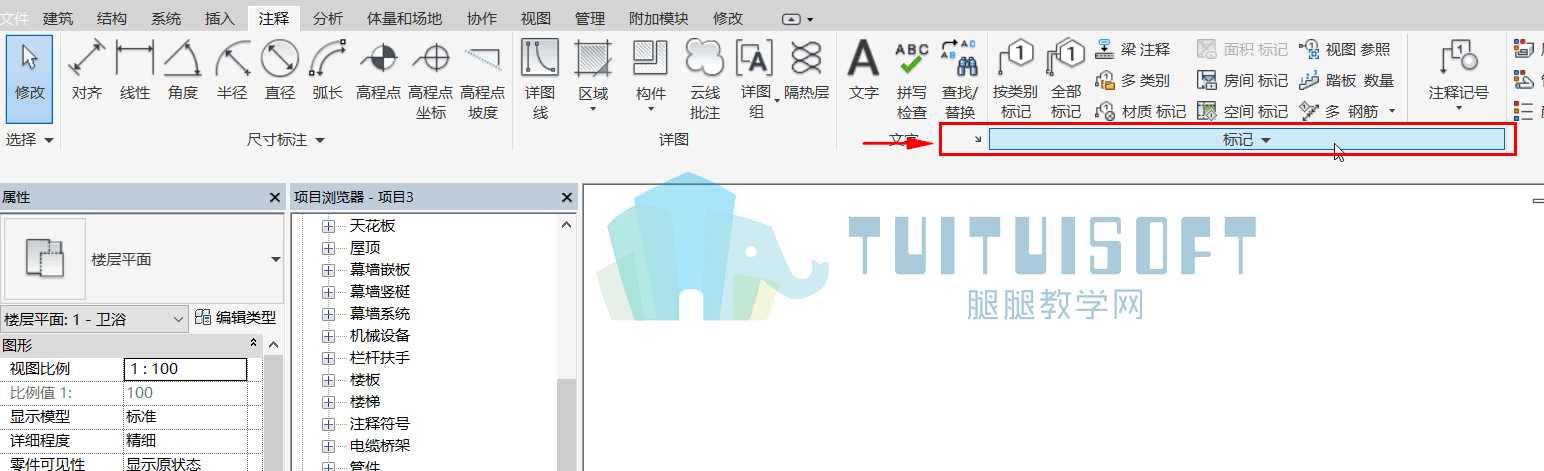

4.在“注释”单击“标记”下拉图标。

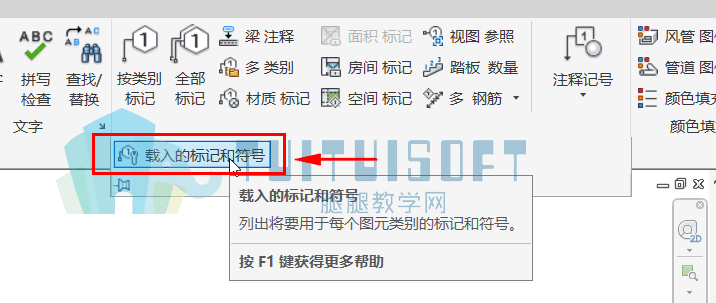

5.单击“载入的标记和符号”。

6.在“载入的标记和符号”中讲“管道/管道占位符”的载入的标记修改为“管道系统缩写标记”。

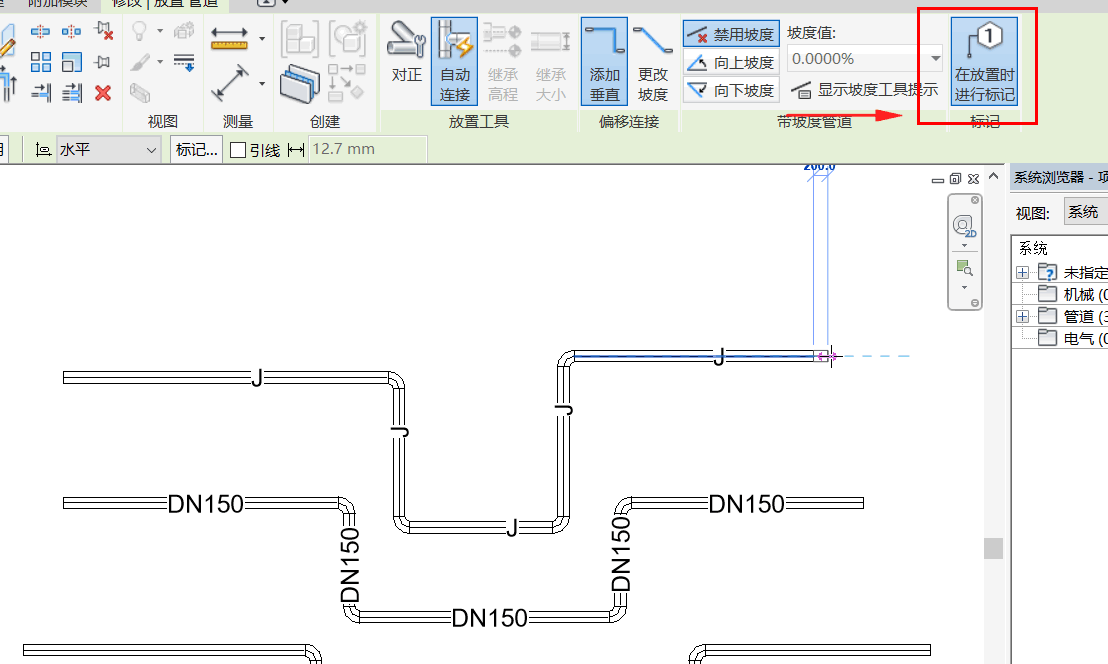

7.设置完成后再次点击“在放置时进行标记”绘制管道便可完成。
