Revit中尺寸标注记号对角线长度在哪里修改？

  对于经常出具施工图的BIMer，施工图中尺寸标注的样式、大小，都有着严格的规定，因此我们在掌握一些出图规范的同时，自然也是需要将这些东西通过revit将它表现出来。

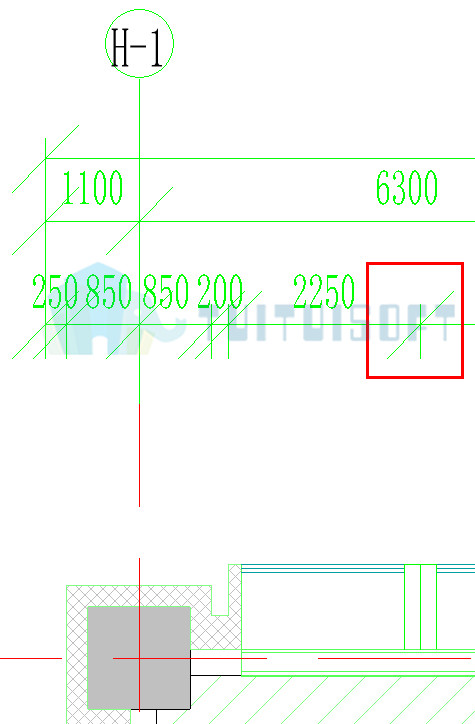

  某天有个学员问我：“老师，这个尺寸标注记号对角线的长度在哪里修改，我觉得这个对角线长度太长了？影响美观？”如下图所示

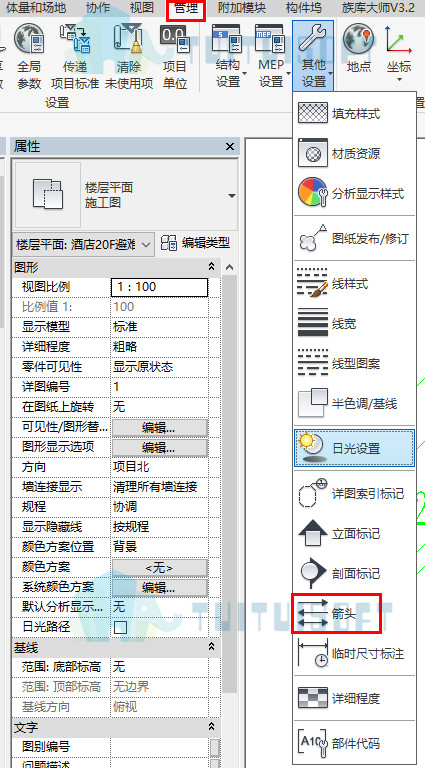

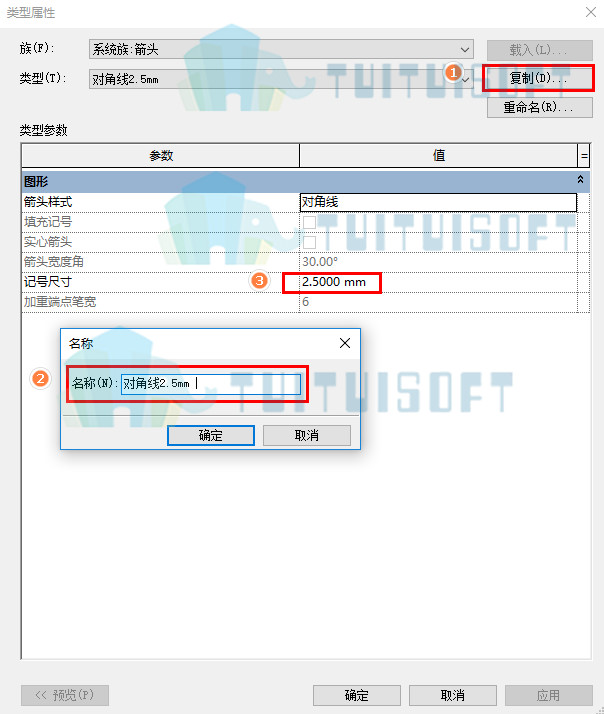

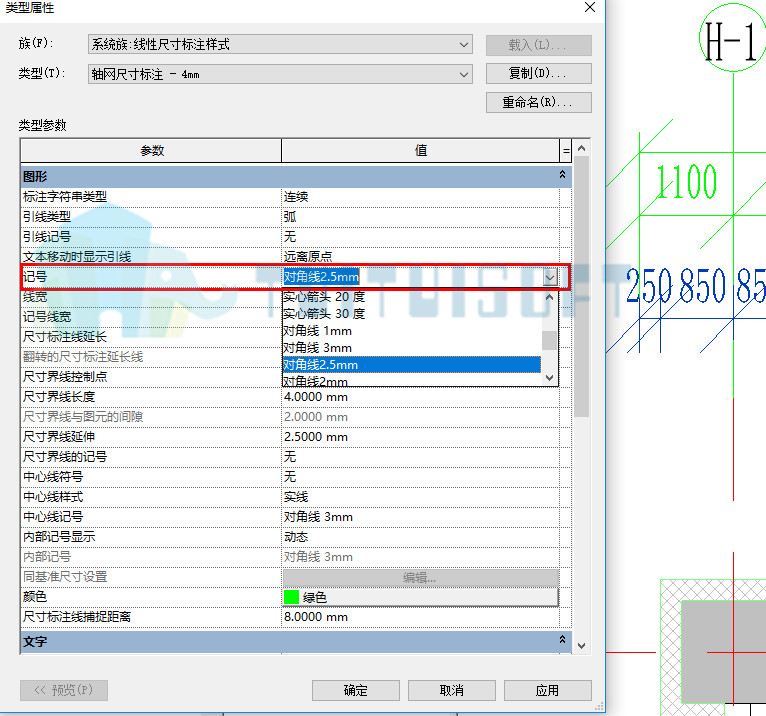

1、其实这个问题很简单，步骤大致如下，选择管理面板-箭头，复制一个对角线，并修改对角线尺寸，最后选中已绘制好的尺寸，修改掉就可以了。
