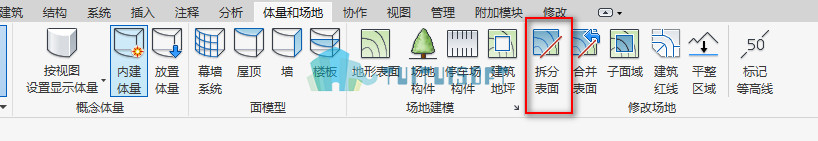

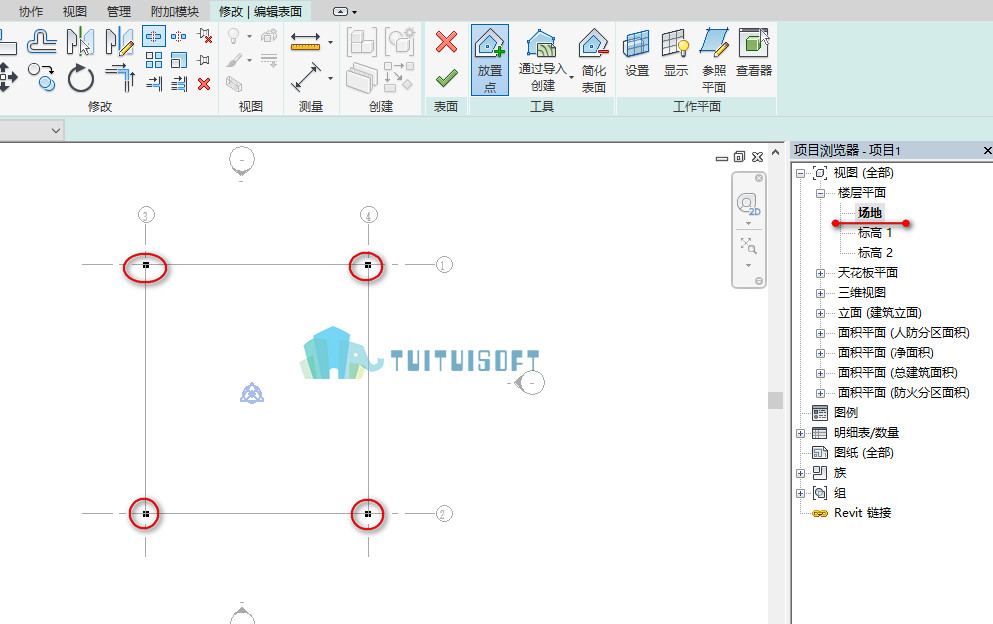

1. 打开建筑面板，切换至体量和场地中绘制地形表面，可以通过创建参照平面并放置点的方式来创建合适的场地，选中刚才利用建筑地形表面创建的场地，点击拆分表面。

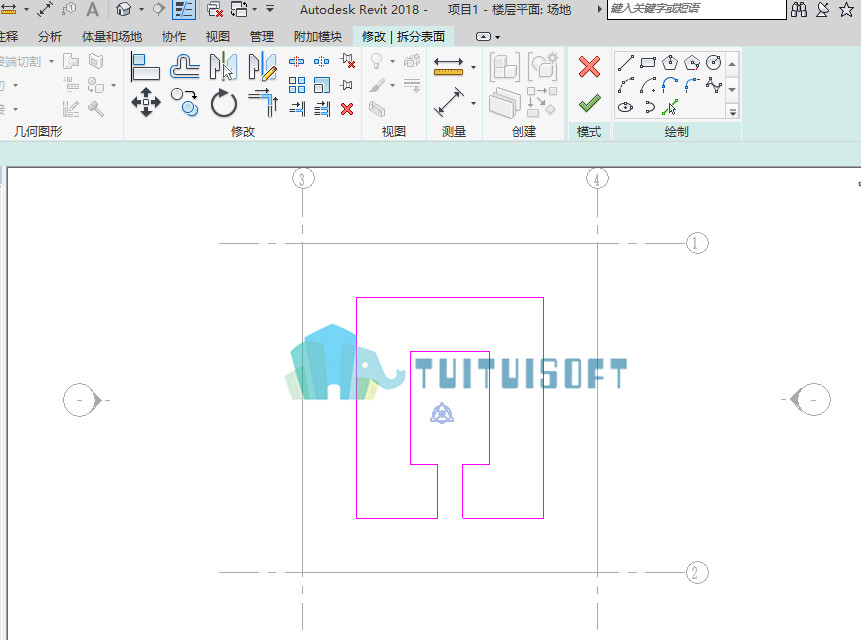

2. 在项目浏览器中的楼层平面的场地平面中绘制拆分表面的轮廓（轮廓必须为单一的闭合轮廓）

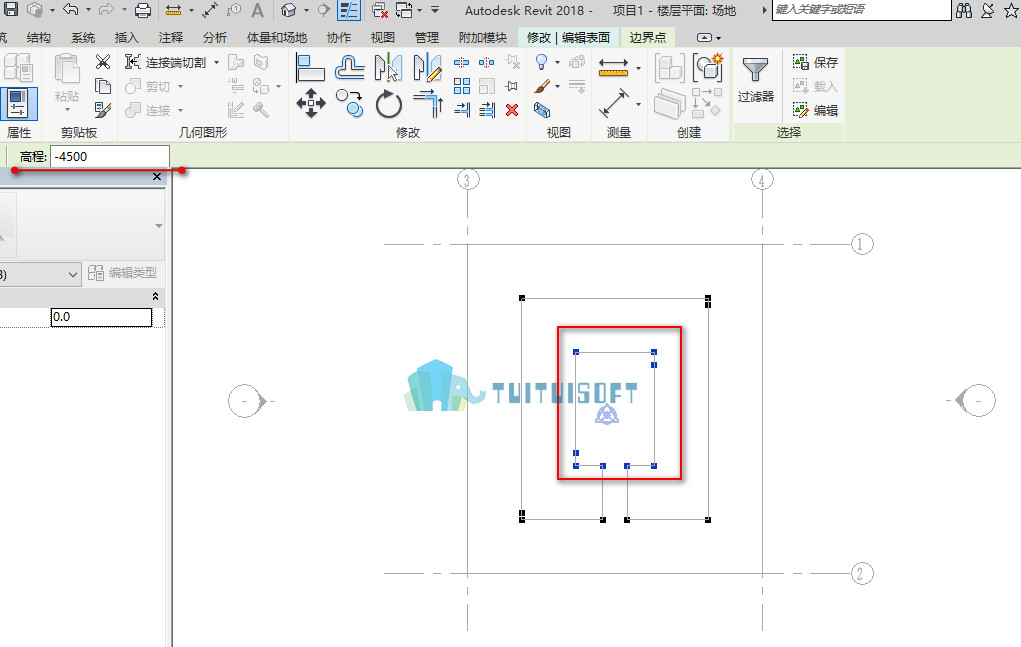

3. 绘制完成后，选择拾取编辑表面，将点标高改为坑底标高并点击完成。

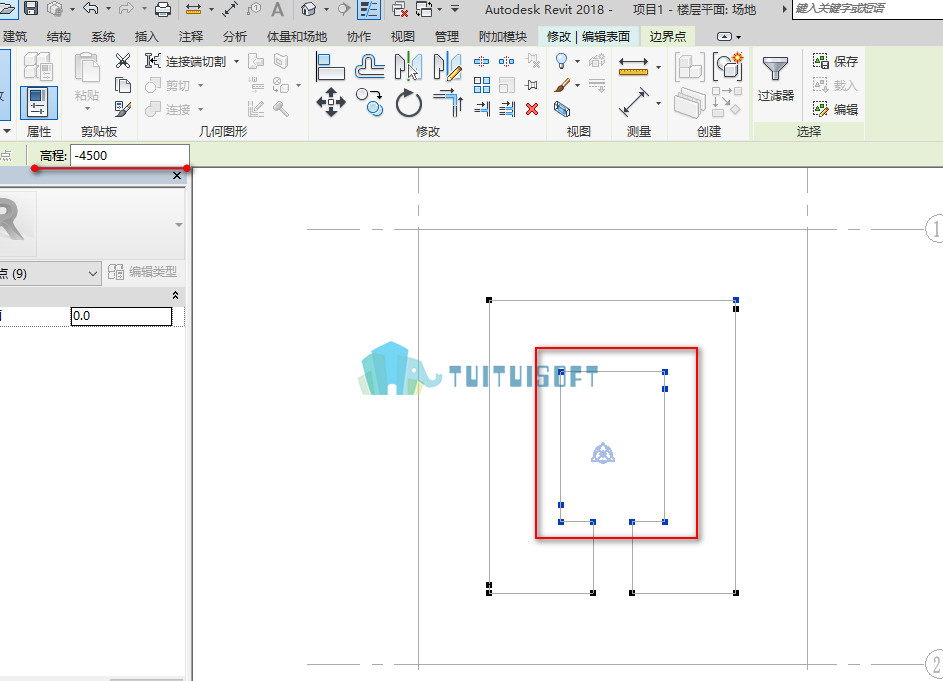

4. 使用TAB键选择刚才未选中的场地并重复第三步刚才的操作。

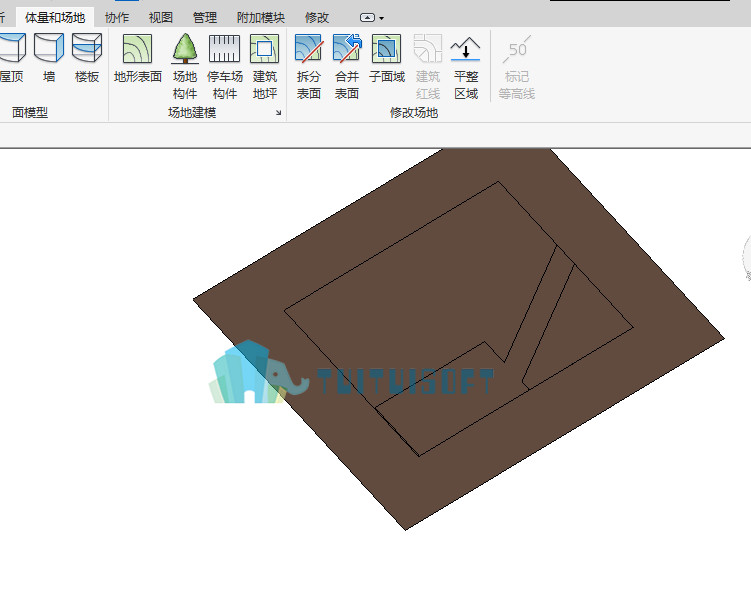

如图所示即为利用场地建立完成的基坑开挖模型，此方法建立完成的模型缺少坡脊线。
