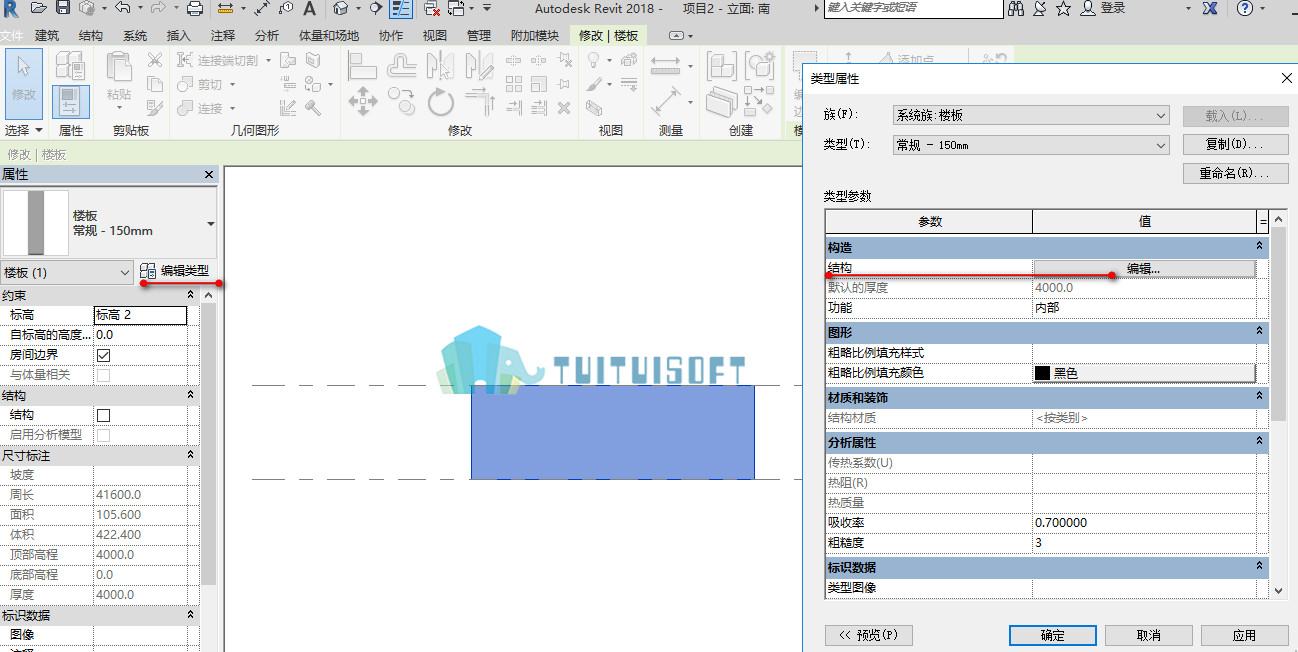

1.首先在楼层平面中建立楼板当作场地并编辑楼板调整楼板的厚度以满足我们绘制基坑需要。

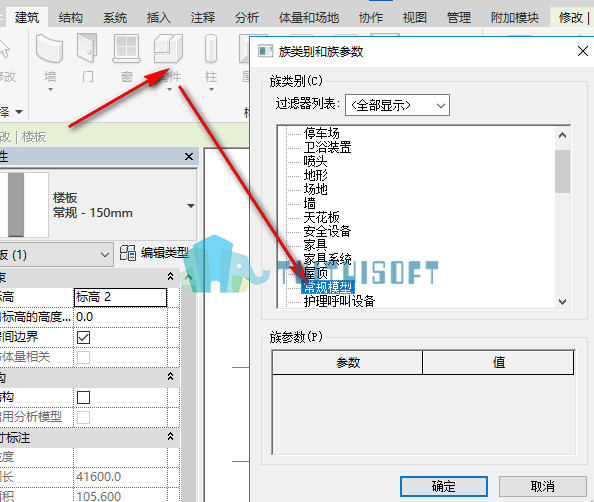

2.点击构件选项卡下的内建模型，选择常规模型并命名为基坑。

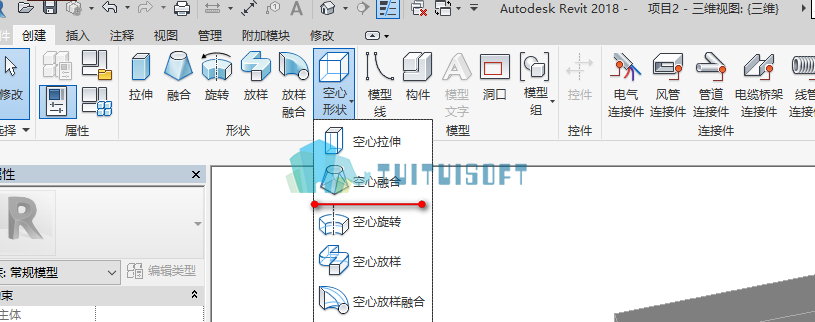

3.使用空心融合命名创建一个空心的形状，编辑空心融合的顶面，设置空心融合的顶面标高。

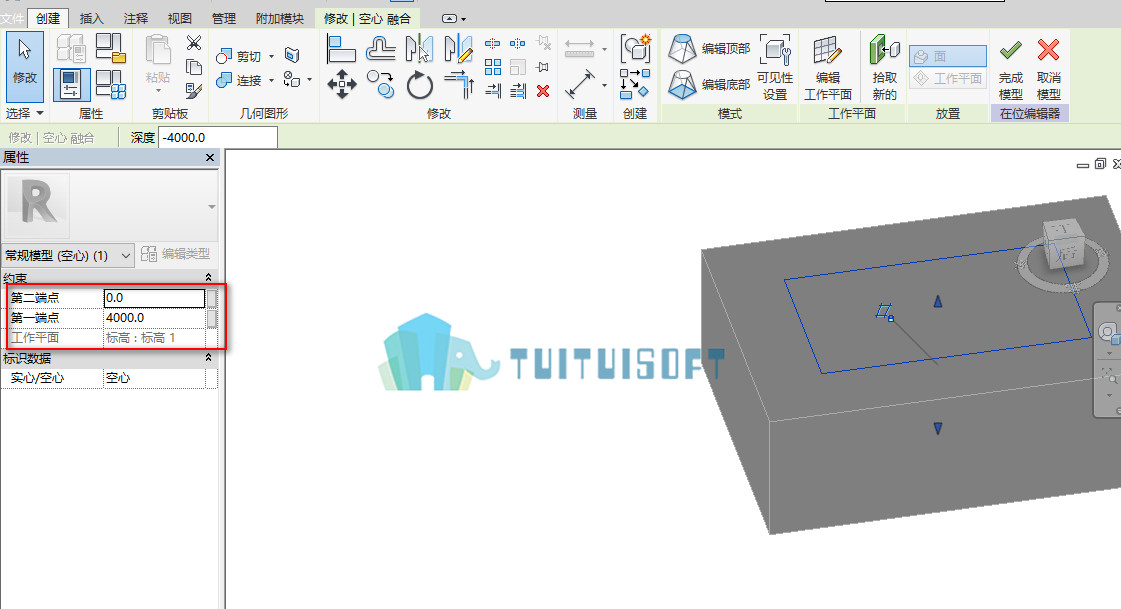

4.点击编辑顶部，切换成编辑空心融合底部轮廓，设置底部标高，击完成空心融合的绘制，在三维视图中可以通过约束中第一端点，第二端点设置空心融合的上部以及下部的位置。

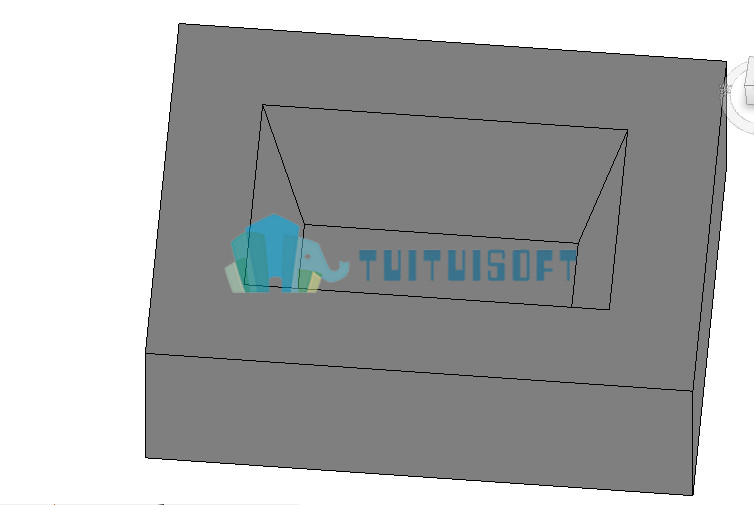

5.在三维视图中，点击剪切选项卡选择剪切命令，先拾取刚才完成的内建模型然后再拾取楼板，点击完成，这样我们的楼板也被空心形状剪切为我们所需要的基坑。
