直线参数化控制的情况：

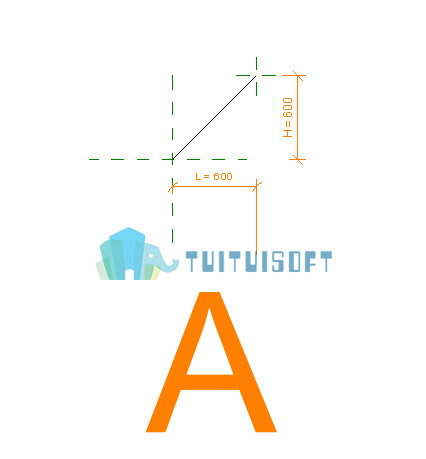

第一种情况：

1.控制方法：投影长度+高度

2.控制要点：起终点自动锁定，使用AL锁定也可以。

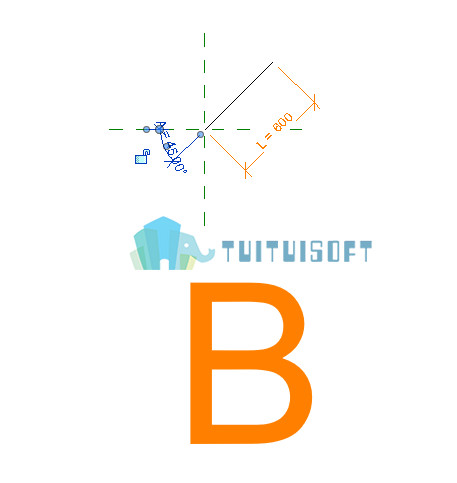

第二种情况：

1.控制方法：角度+直线长度

2.控制要点：起点不锁定的情况下，需标注直线起终点，标注直线终点与参照平面交点，或直线与参照平面交点不可行

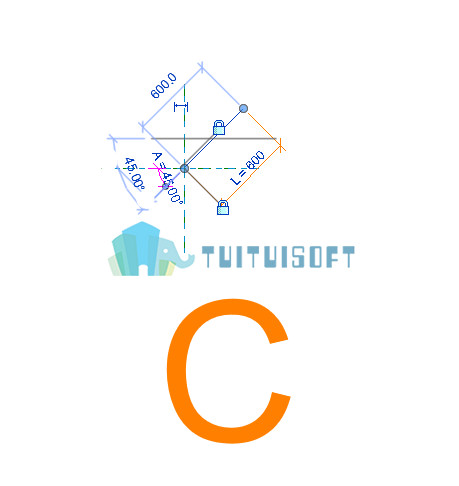

第三种情况：

1.控制方法：角度+直线长度

2.控制要点：起点锁定的情况下，标注直线起终点、直线终点，与参照平面交点、直线与参照平面交点均可。

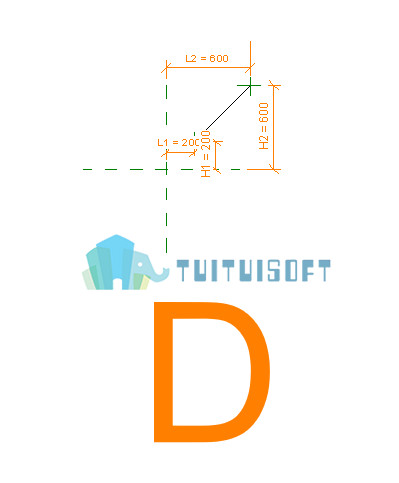

第四种情况：

1.控制方法：起终点绘制到参照平面交点

2.控制要点：不需锁定即可驱动

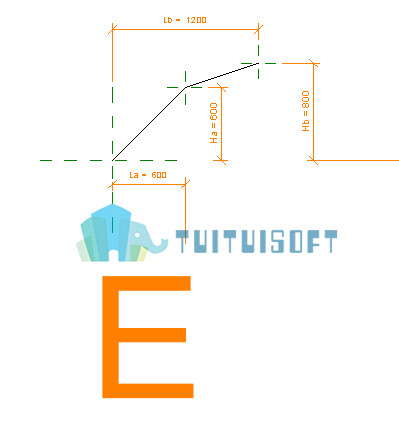

第五种情况：

1. 控制方法：仅第二条直线起点，锁定到参照平面交点。

第四第五种情况总结：

1.连续直线参数化控制两条直线的交点至少有一条的一个端点锁定到参照平面交点。

2.可以只锁定所有直线的终点，起点不锁定，即可参变。
