继续按照驳接爪族的创建方法（一）进行绘制。

进入立面设置工作平面，进入楼层平面绘制，确保拉伸位置正确。

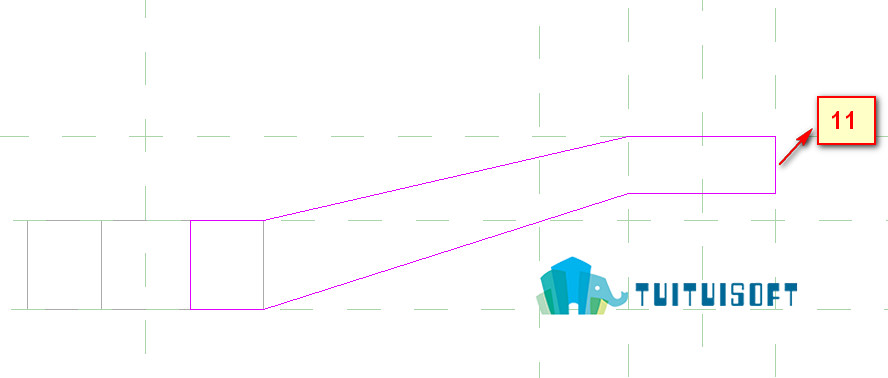

利用拉伸工具绘制这样形状的爪子，厚度为11，完成拉伸。

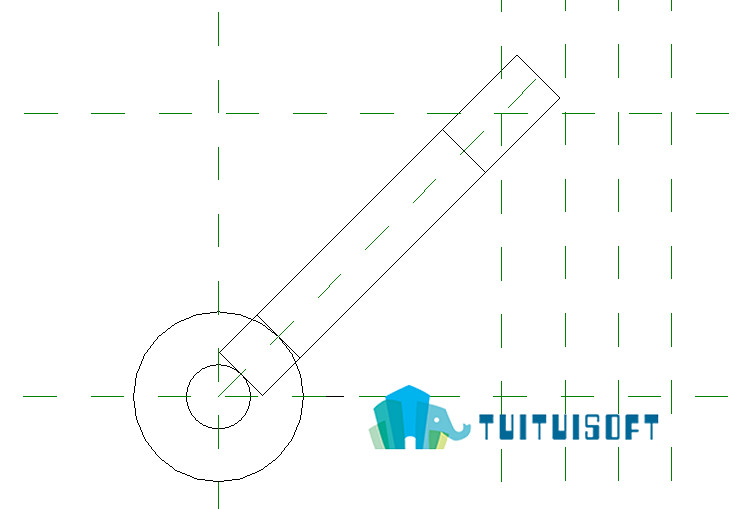

进入前里面，修改爪子的宽度（合适的宽度即可），绘制一条45度的参照平面，再利用旋转工具将拉伸好的爪子旋转45°，移动到参照线上。

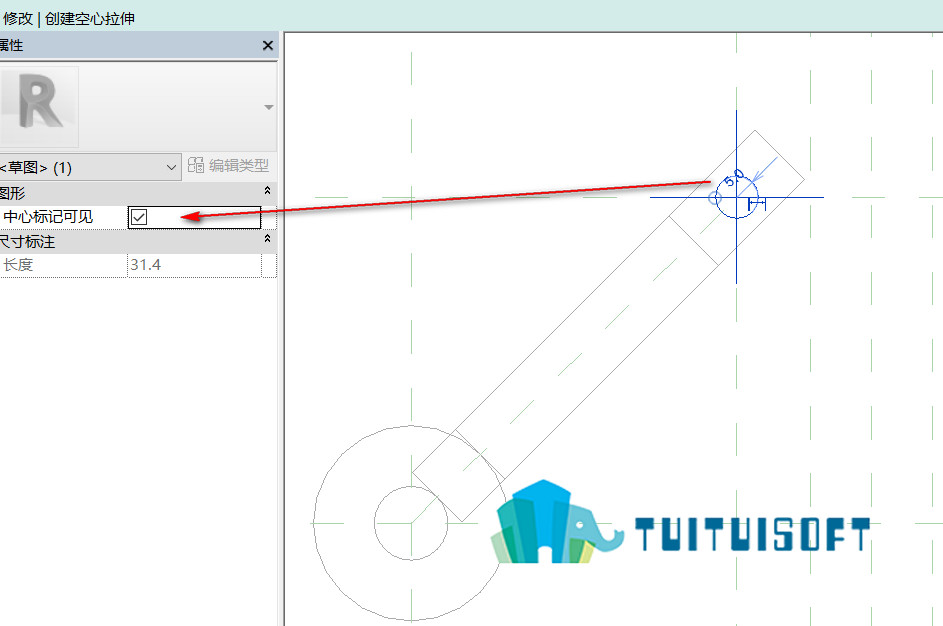

利用空心拉伸工具，在爪子上绘制一个半径为5的空心圆孔，勾选中心标记可见，并利用对齐工具进行锁定参照平面。再进入参照标高，调整空心拉伸的位置，并锁定参照平面。

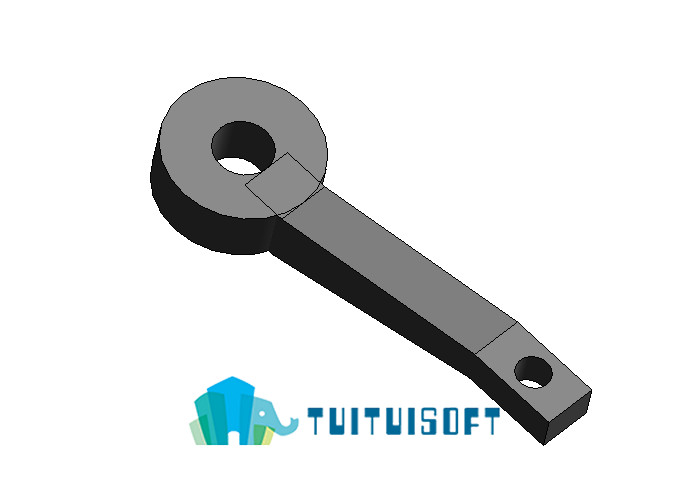

这样，一个带有圆孔的驳接爪子就绘制好了，如果空心拉伸没有进行剪切，可以使用剪切工具进行剪切。
