• 1、样板文件

•
  自适应公制常规模型

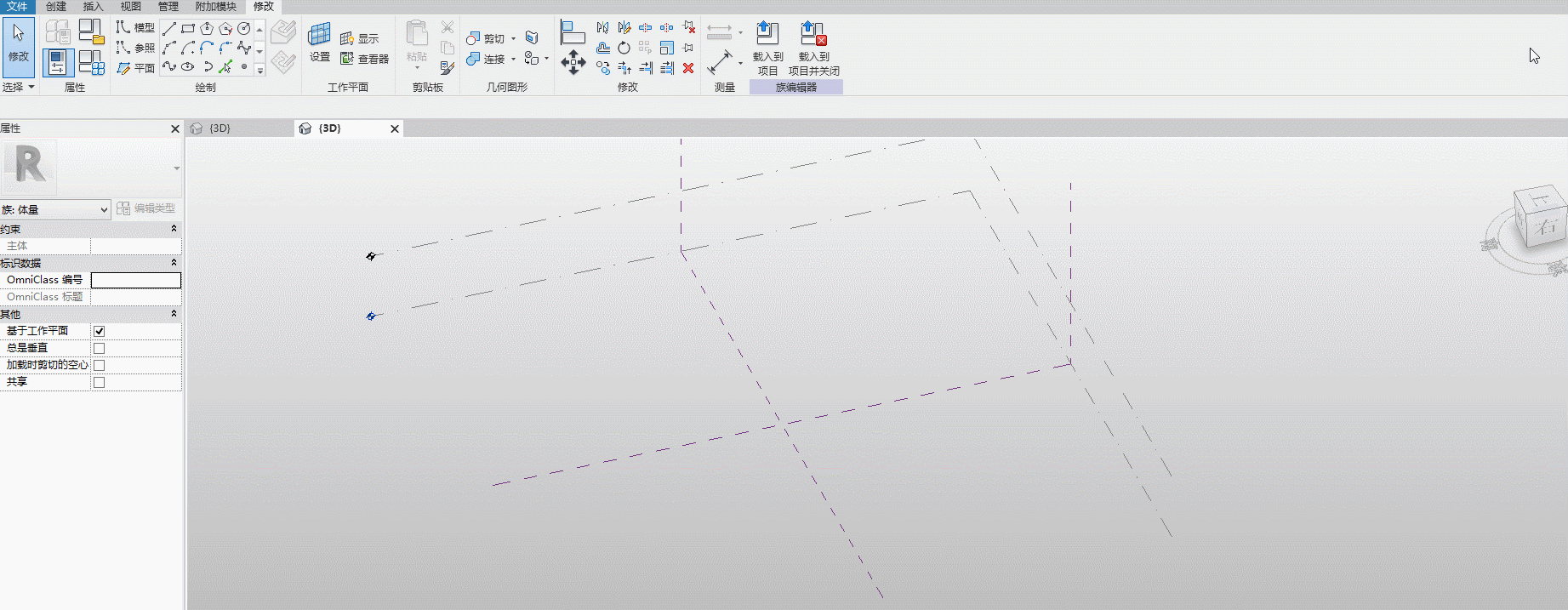

• 2、使用“ViewCube”切换至“上”视图，放置模型点后使其自适应。

•


•

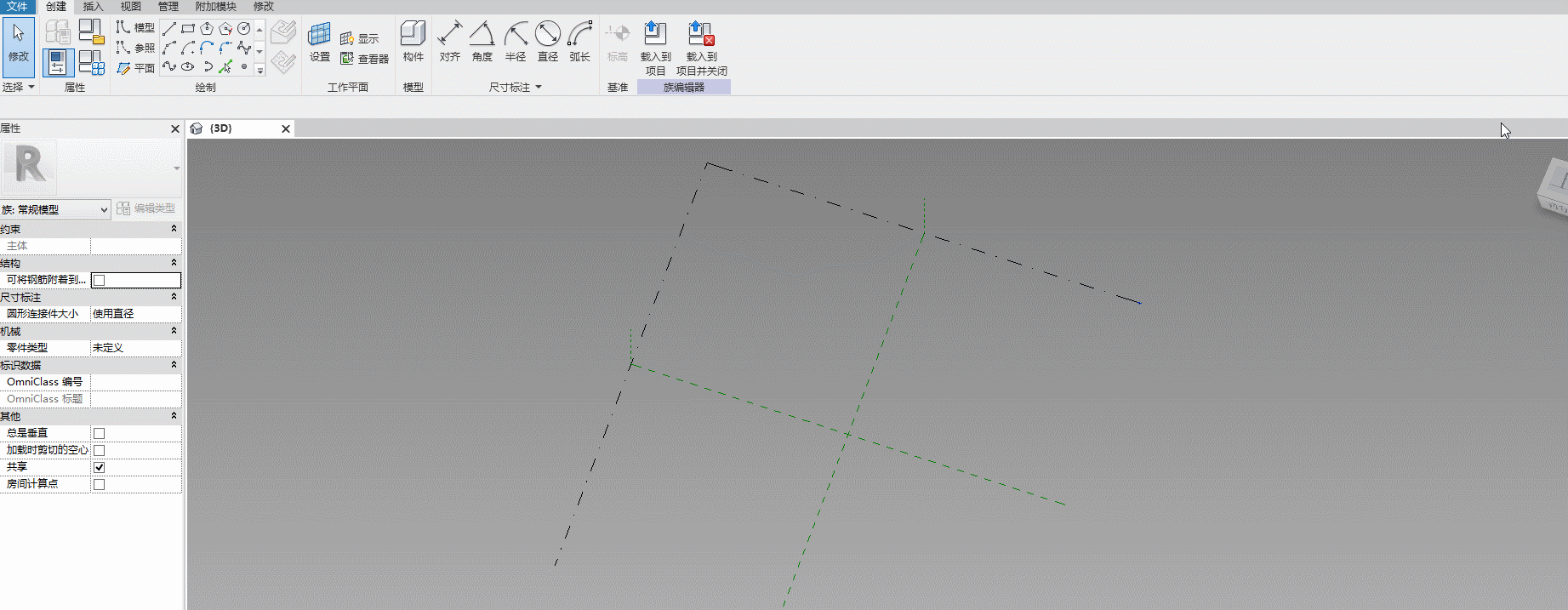

• 3、通过参照线将四个自适应点相连，然后在四条参照线中点放置模型点，连接其中两个模型点后在其中点再放置一个模型点。

•


•

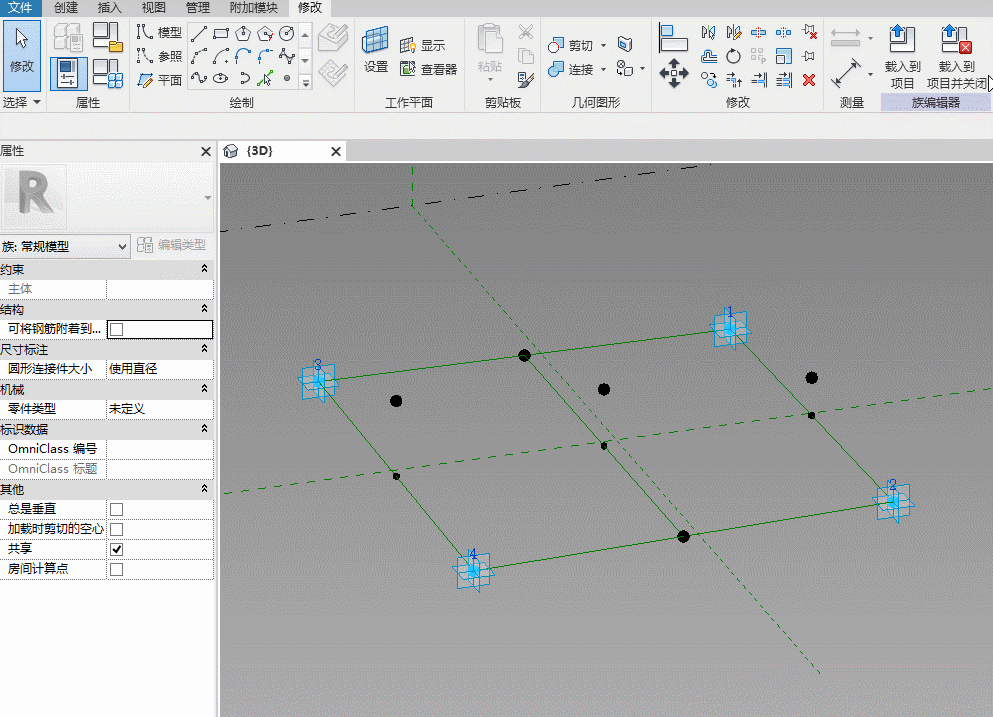

• 4、放置三个与原有点重合的模型点，并且放置之前要拾取水平面为工作平面。

•

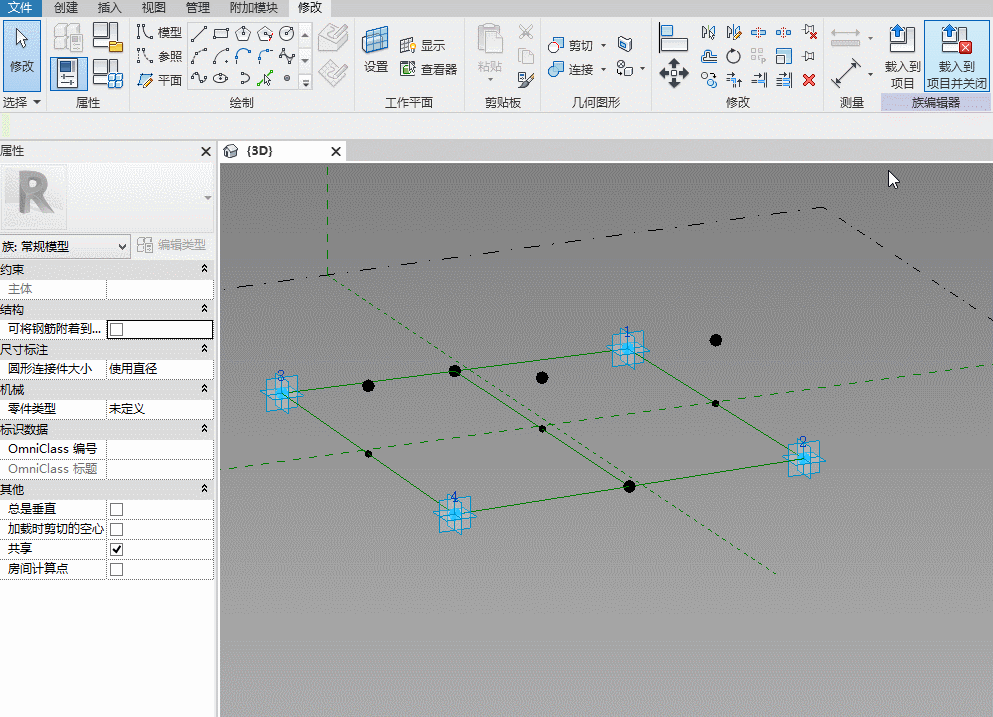

• 5、为新增但是重合的三个模型点创建偏移。

•
  其中有一个点的偏移量为负值。

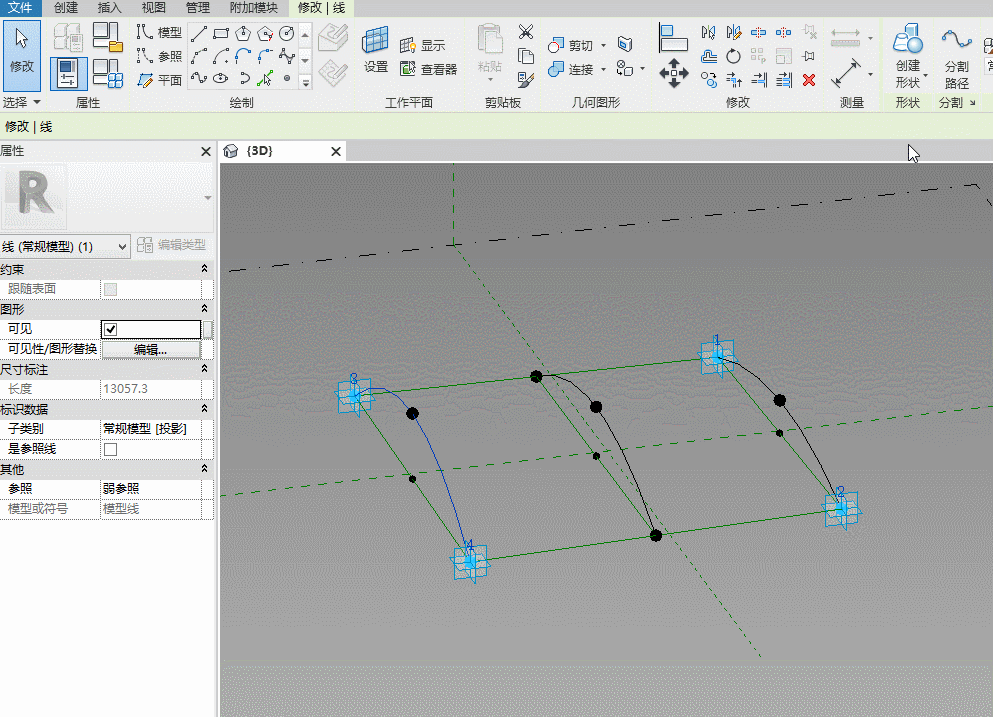

• 6、先选择三个点形成样条曲线，然后将样条曲线转化为“是参照”后创建形状。

•


•


• 7、新建体量，选择“公制体量”

•
  公制体量

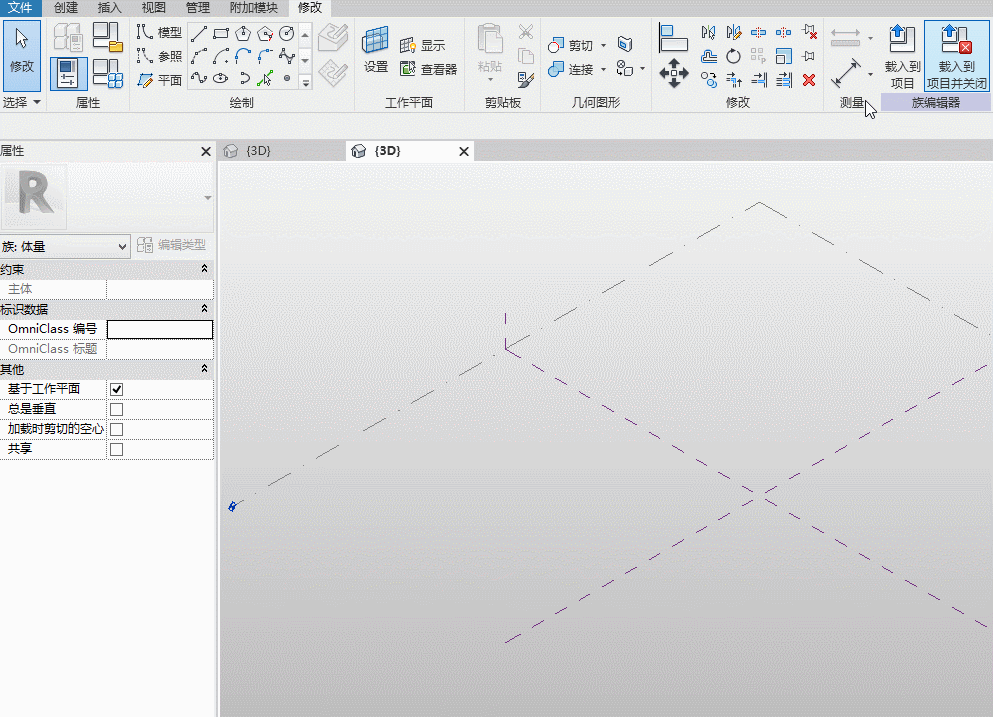

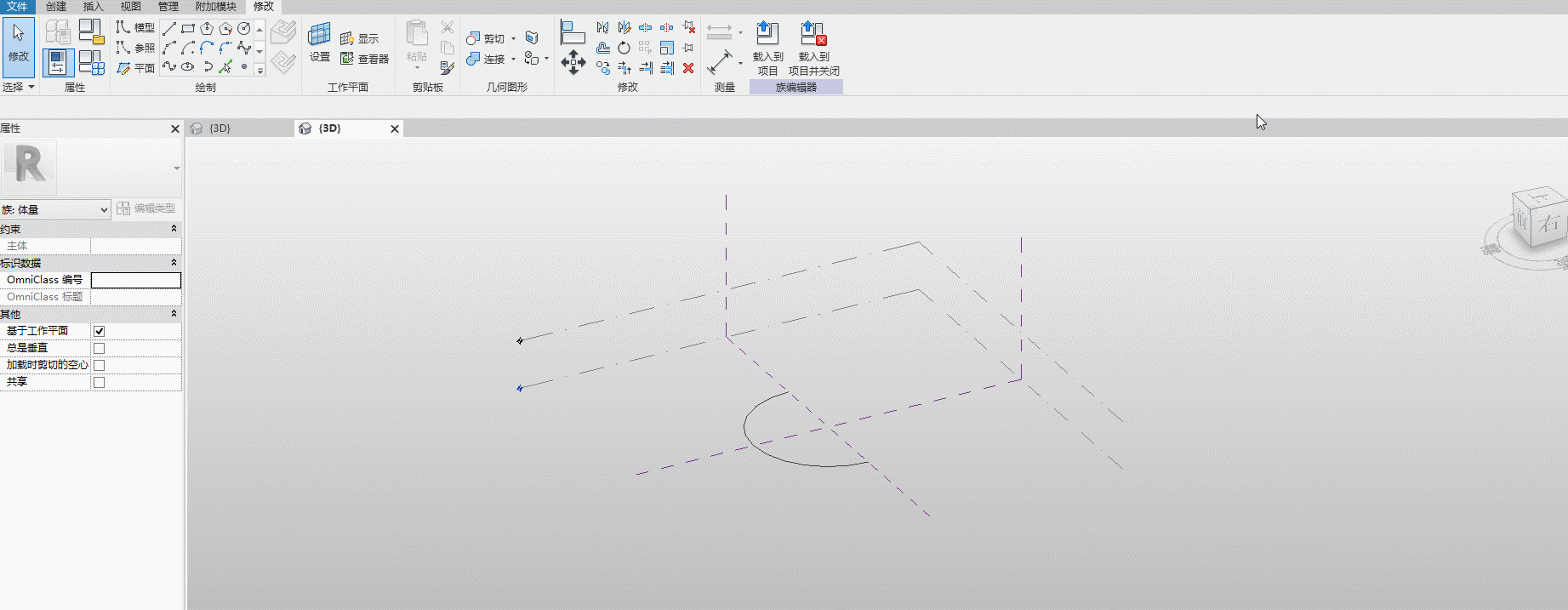

• 8、复制出需要的标高，在两个标高各绘制一条弧线。

•


•


•

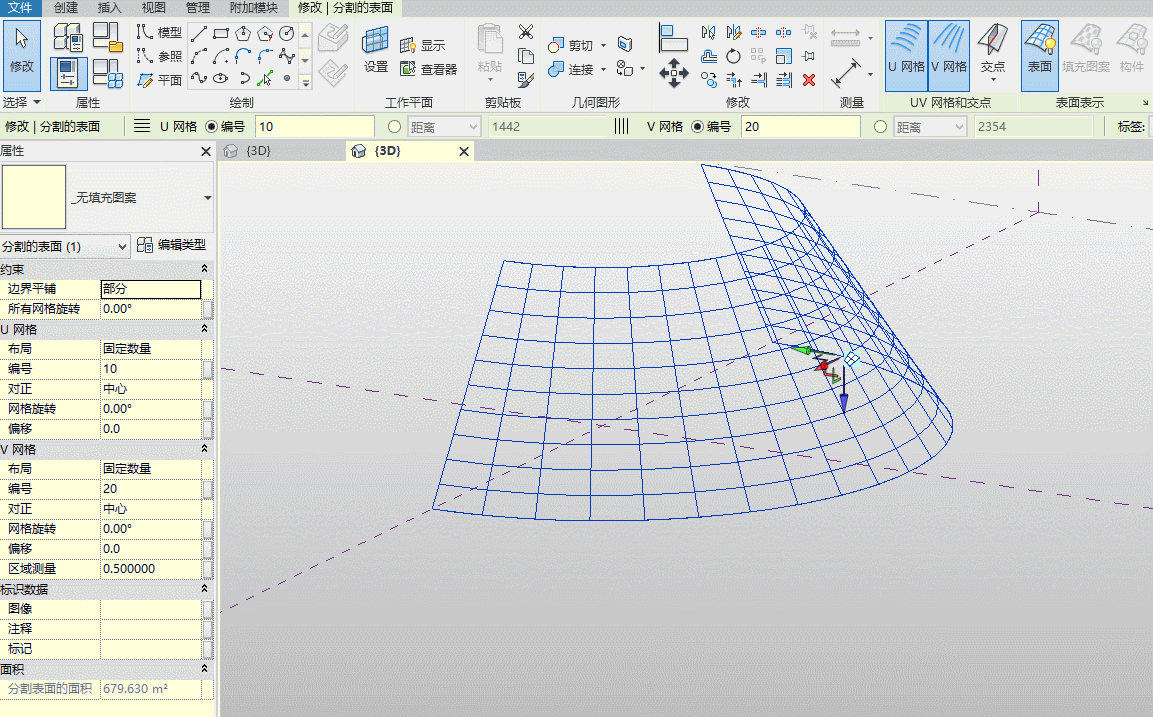

• 9、创建形状并划分网格，将之前的自适应构件载入后使用。

•

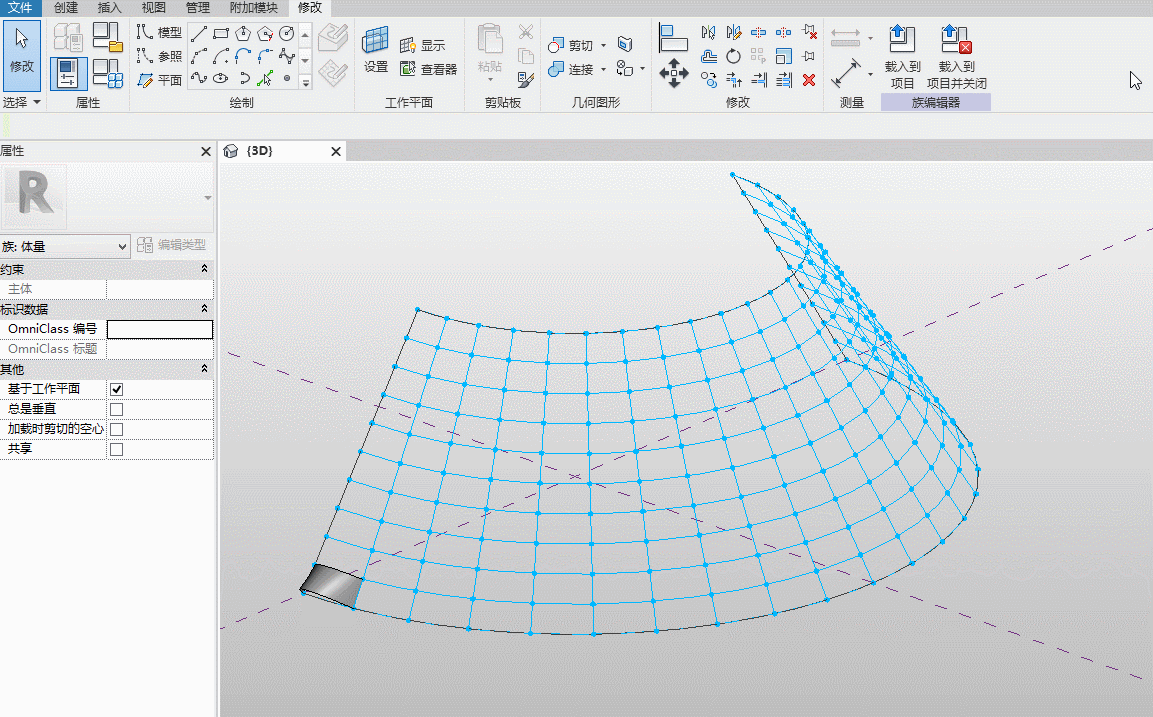

• 10、使用“重复”命令阵列自适应构件。

•
