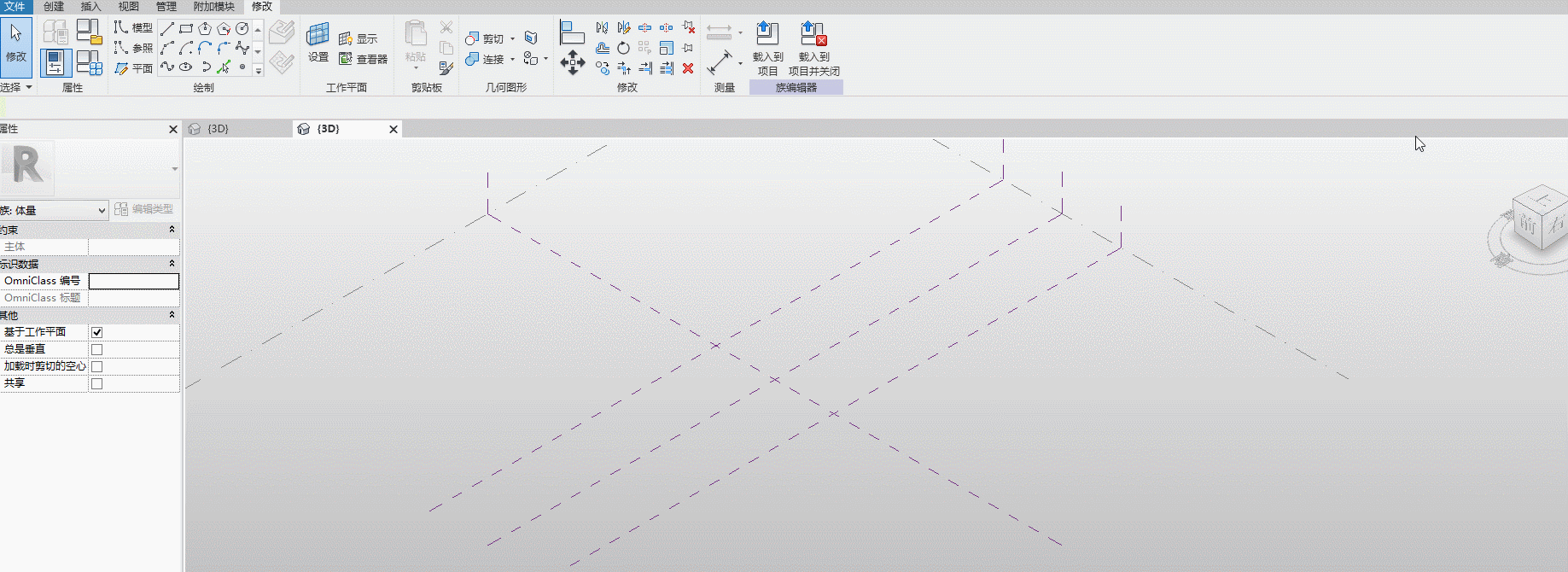

• 1、样板文件

•
  自适应公制常规模型

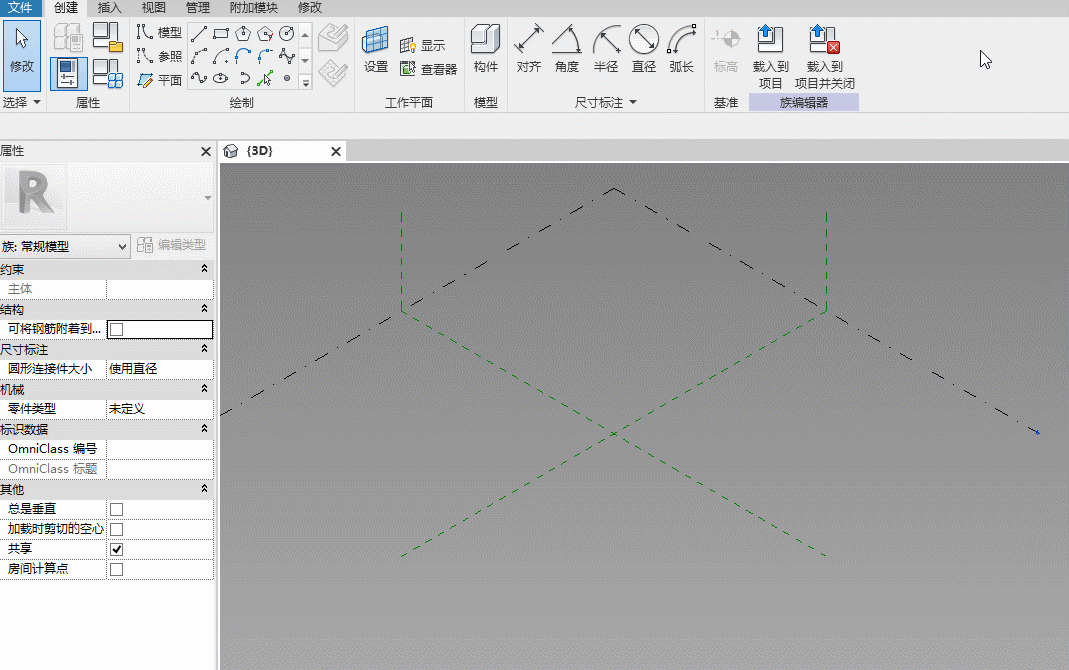

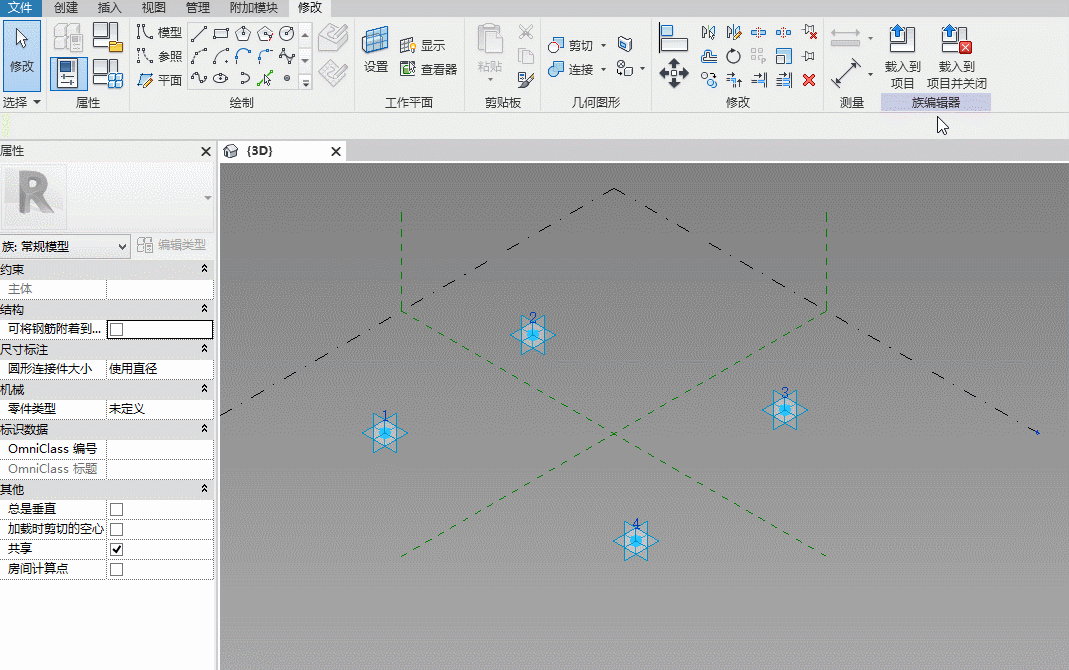

• 2、放置四个点，使其自适应。

•


• 3、将各个自适应点用模型线进行连接，连接时打开“三维捕捉”。

•

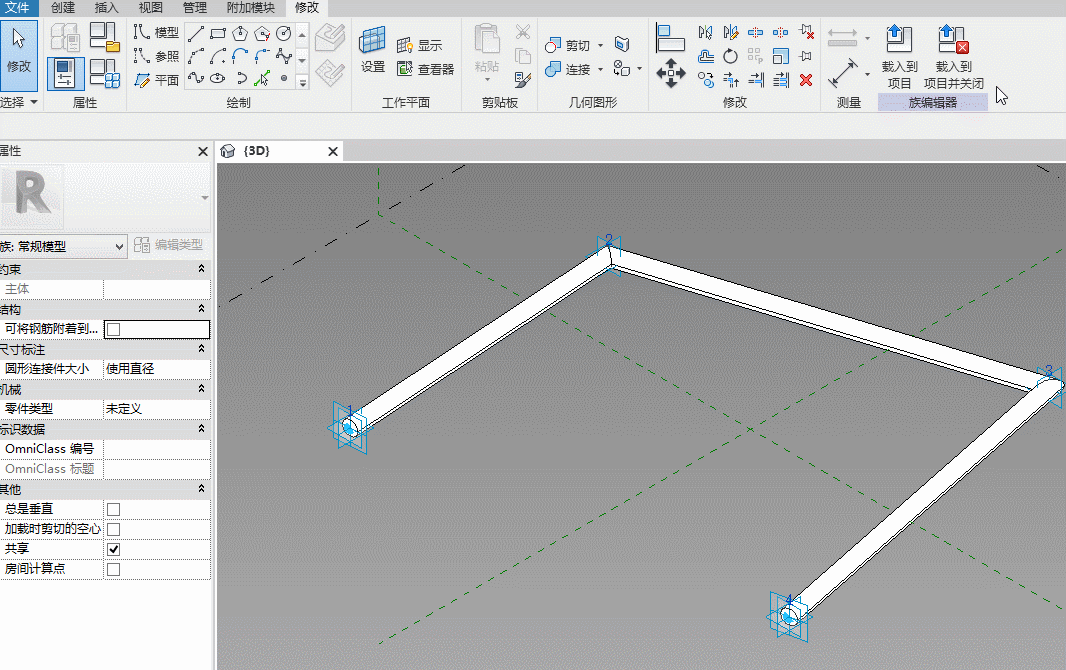

• 4、在线上添加一个点，并以该点设置工作平面绘制半径为300mm的圆形。

•


• 5、生成形状并添加材质。

•


•

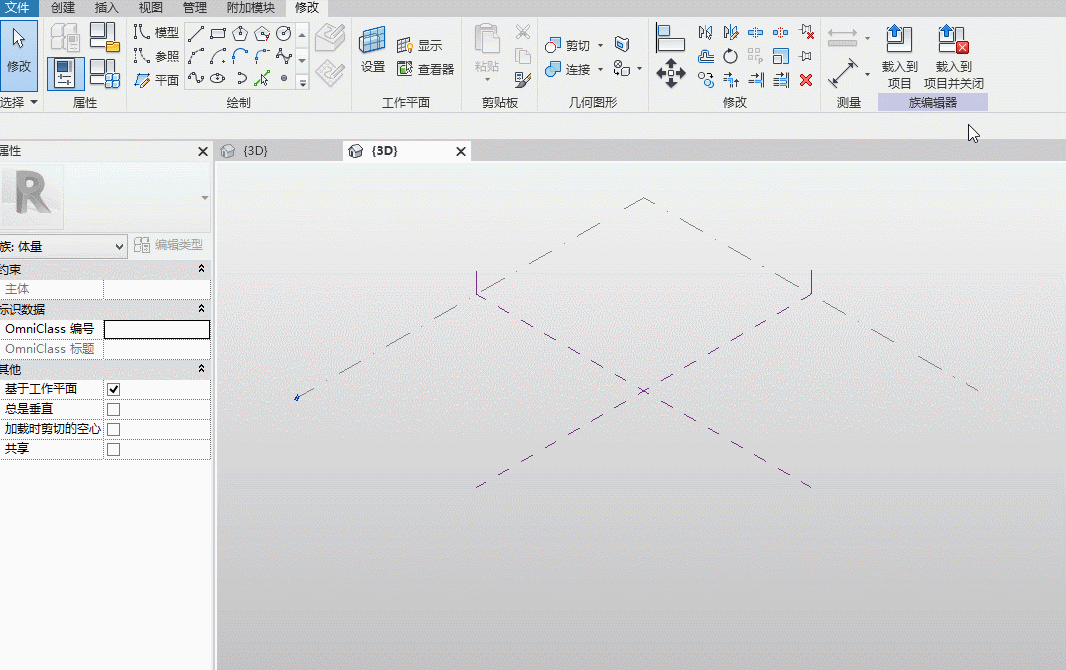

• 6、新建体量，选择样板文件。

•
  公制体量

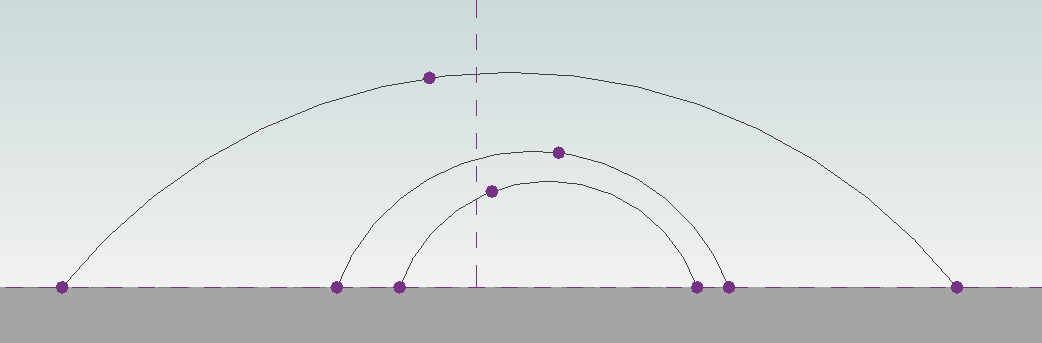

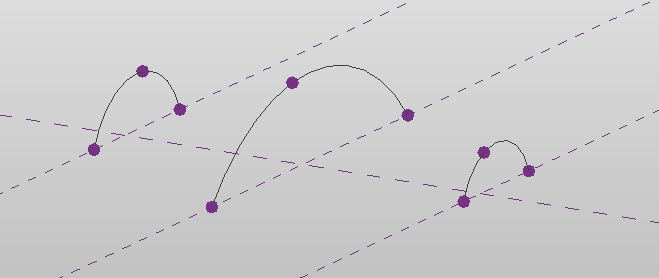

• 7、复制需要的参照平面，在参照平面上绘制弧形。

•


•


•


•
  先拾取弧线所在的参照平面，切换至右视图后再绘制。

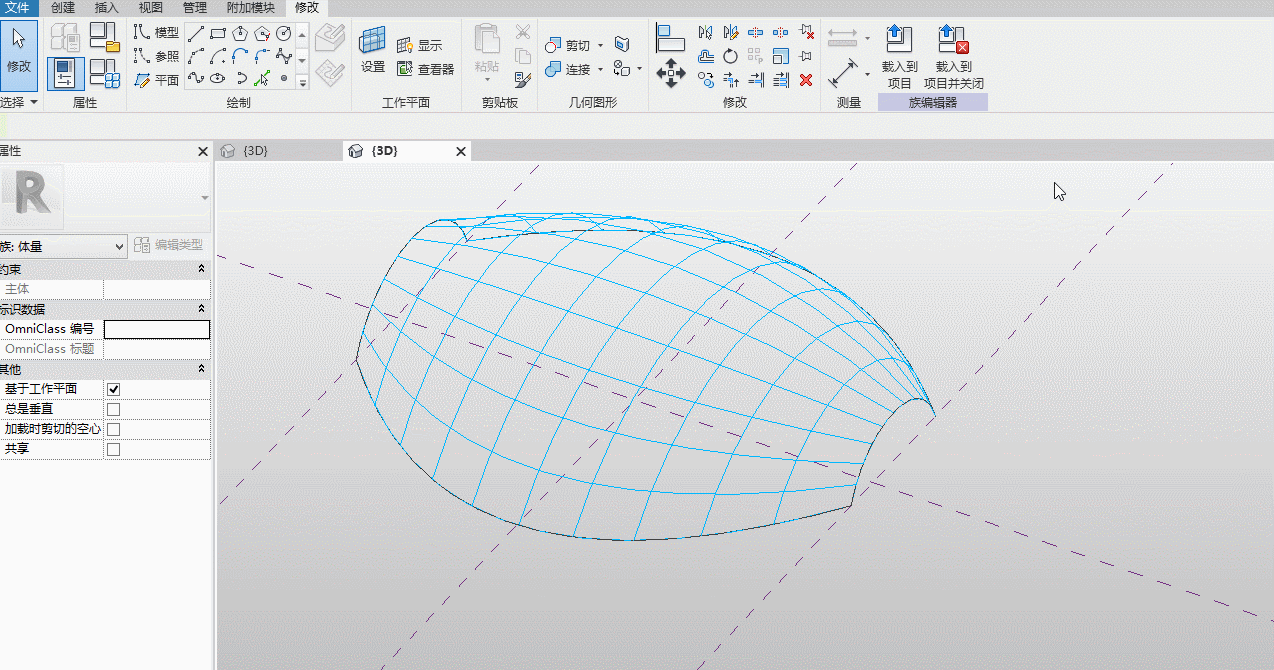

• 8、创建形状并进行表面划分。

•


•


• 9、载入之前绘制的自适应构件并依次放置到各个点上，使用“重复”命令进行有规律阵列。

•
