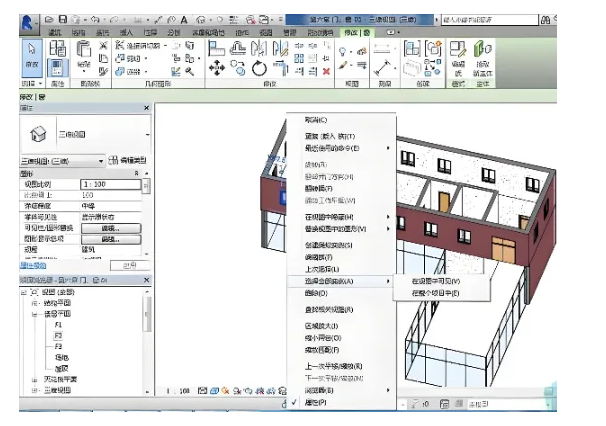

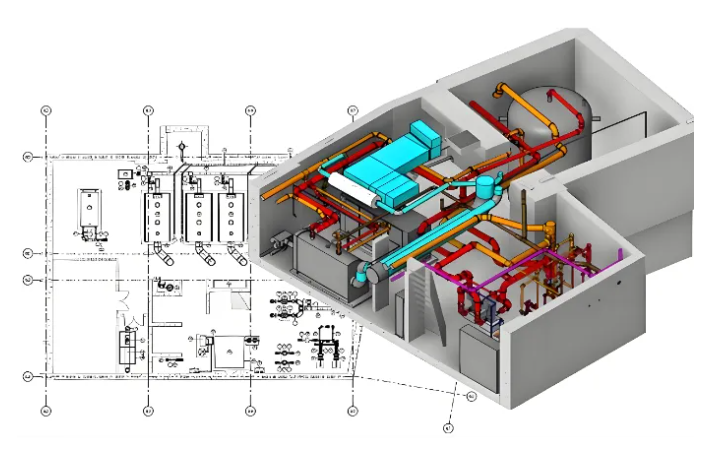

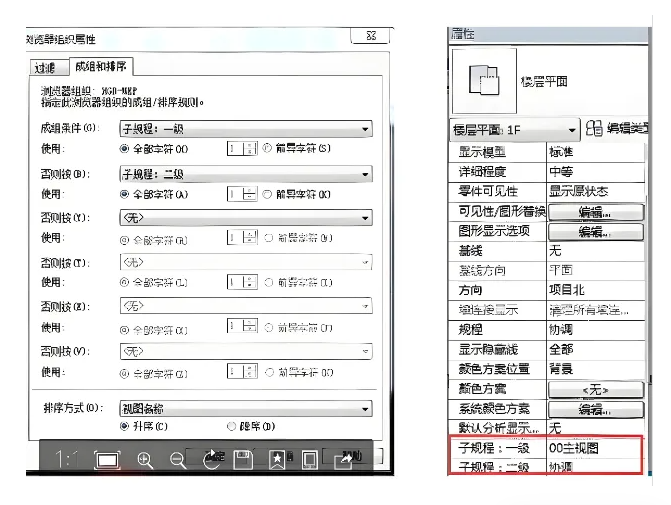

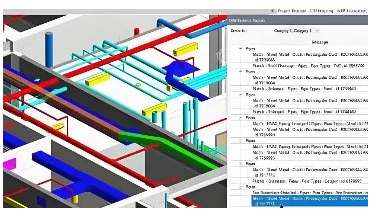

1.专业划分：按建筑/结构/机电（给排水/消防/暖通/强弱电）做专属样板，避免混杂。2.标准依据：国际制图规范、企业标准、项目类型（住宅/公建/工业）3.模板来源：空白项目（推荐）/现有成熟项目清理后另存为.rte4.权限管理：样板设为只读，修改留版本记录。如V1.0-20250528.2）面积：㎡，精度0.00；体积：m³，精度0.00.3）角度：度，精度0.00；管径：mm，风管 mm.2）共享参赛：加“系统名称、材质、保温厚度、安装标高”等机电专用参数，用于明细表过滤。3）项目参数：统一“阶段=新构造”、避免统计旧构件。1）标高：设±0.000，地下一层、首层、屋面、名称规范（B1/F/BF）,表头样式统计2）轴网：横竖轴号（1/A），间距5000㎜；线型/颜色统一，轴头符号标准化。1）线宽（按国际）：粗线0.5㎜、中0.35㎜、细0.18㎜；不同比例适配线宽。2）线型：实线、虚线、点划线、折断线、命名清晰（如“消防管=虚线”）3）颜色：机电按系统分色（给水蓝、消防红、暖通浅蓝、桥架灰）。4）填充：墙体/楼板/屋面构造填充，材质对应填充图案。1）文字样式：仿宋GB2312,字稿2.5毫米/3.5㎜，宽度因子0.8.2）尺寸标注：箭头建筑斜线/结构实心、尺寸线间距10㎜，精度㎜。3）注释族：标高、轴号、索引、剖面、指北针、载入国际族并固化。1）分类：平面（1:100）、天花（1:100）、剖面（1:50）、详图（1:20）、3D轴测。2）设置：可见性（关闭参照/工作集）、详细程度、显示样式（线框/隐藏线）、比例、范围框。3）命名：专业+类型+比例（如“机电-消防平面-1:100”），一键应用全项目。4）暖通：送风/排风/空调水，颜色浅蓝/绿，线宽中。6）规则：一滤一系统，避免交叉；隐蔽无用构件，简化视图。1）系统族：墙、楼板、屋顶、楼梯、门窗、管道/风管/桥架类型，预定义常用规格。2）可载入族：阀门、水泵、风机、设备、支吊架、预埋件、按专业归类，删除废族。3）材质库：常用建材（混凝土、砖、保温、钢材），参数完整、关联填充与渲染。1）机电必备：管道（系统/管径/长度/材质/标高）、风管（尺寸/面积/长度）、桥架（规格/长度）、设备表、阀门表。2）设置：阶段=新构造，过滤无用项，排序（系统-标高-规格），总计勾选，导出UTF-8防乱码。1）图框：A1/A2/A3,载入企业标准标题栏（含图名/比例/日期/会签/版本）2）图纸组织：封面、设计说明、平面图、剖面图、详图、明细表、图例、预设视图位置。1）工作集命名：专业+楼层（如“机电-B1”）,划分建模权限。2）关闭无用工作集，避免误操作；样板不启用工作分享（另存为中心文件再设）1.管道设置：管径系列（DN15-DN300）,连接方式（丝扣/法兰/焊接），压力等级，保温参数。2.风管设置：矩形（200x200-2000x1200）/圆形，厚度，材质（镀锌/不锈钢），风速范围。3.桥架设置：槽式/梯式/托盘式，宽度（100-800）、高度（50-200），材质、防护等级。4.保温设置：保温材质（岩棉/橡塑），厚度（20-50㎜），关联管道/风管参数，明细表可统计保温。1.清理样板：删除无用视图/族/样式，精简体积（控制在50B之内）。2.另存为：文件-另存为-样板（.rte）,命名“企业-机电样板-v1.0.rte”3.加载默认：选项-文件位置-项目样板，添加路径并置顶，新建项目直接选用。版本控制：每次修改升版本，记录变更内容（如新增族、调整线宽）定期更新：每季度/半年评审，淘汰旧标准，补充新族/新参数项目单位㎜；标高/轴网；线宽/线型/颜色；文字/标注样式视图样板（平面/剖面/详图）；机电过滤器 、系统族/常用族材质库、明细表模板、标题栏/图框、工作集划分、版本命名
