4.4 基础的配筋

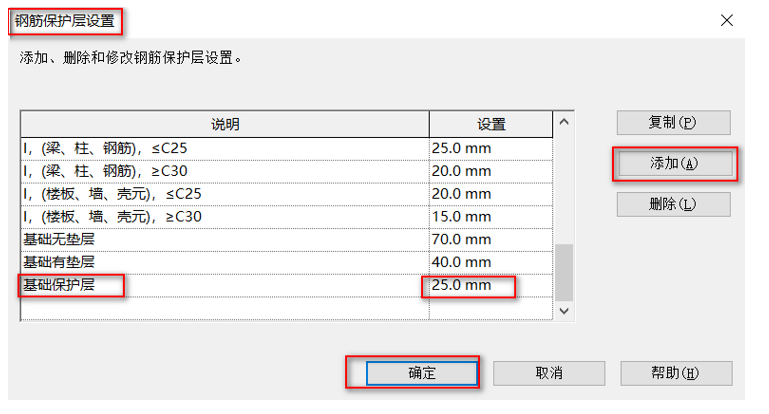

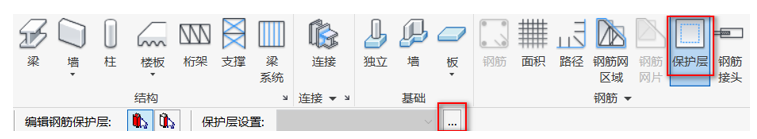

01.题目中表明要建立基础钢筋模型，保护层厚度统一取25mm， 点击“结构”面板中的“保护层”再点击选项栏中的“编辑保护层设置”，如图4.4-1所示。即可弹出钢筋保护层设置的窗口，点击“添加”，将新添加的钢筋保护层的说明改成“基础保护层”，设置改为“25mm”并点击确定，如图4.4-2所示。
图4.4-1
图4.4-2

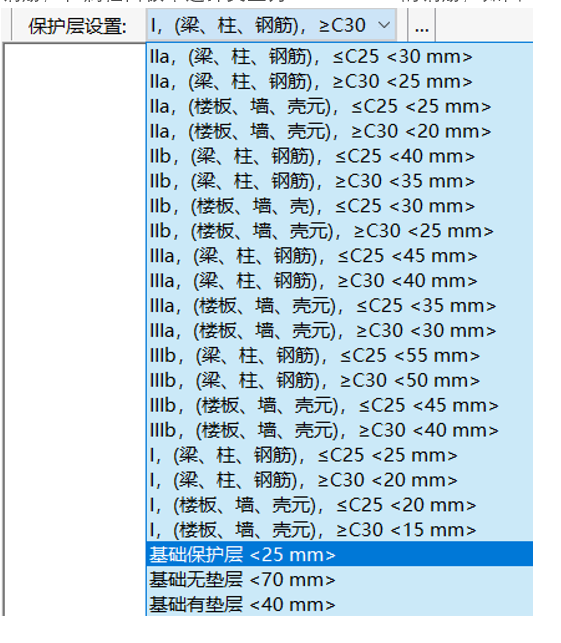

02.选中所有的独立基础与条形基础，将选项栏的保护层设置改为“基础保护层”如图4.4-3所示。

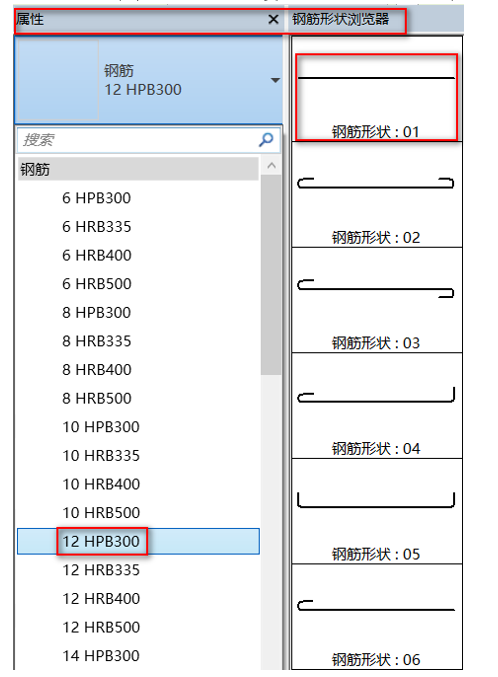

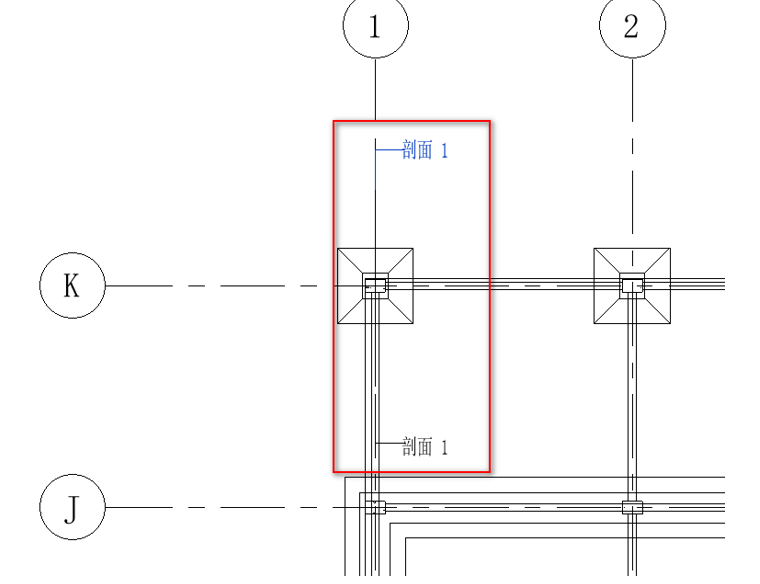

03.点击“视图”面板中的“剖面”，在独立基础中间创建一个剖面1，如图4.4-4所示。转到剖面1的视图，点击“结构”面板中的“钢筋”，在钢筋浏览器中选择“钢筋形状：01”的钢筋，在属性面板中选择类型为“12HPB300”的钢筋，如图4.4-5所示。
图4.4-3
图4.4-4
图4.4-5

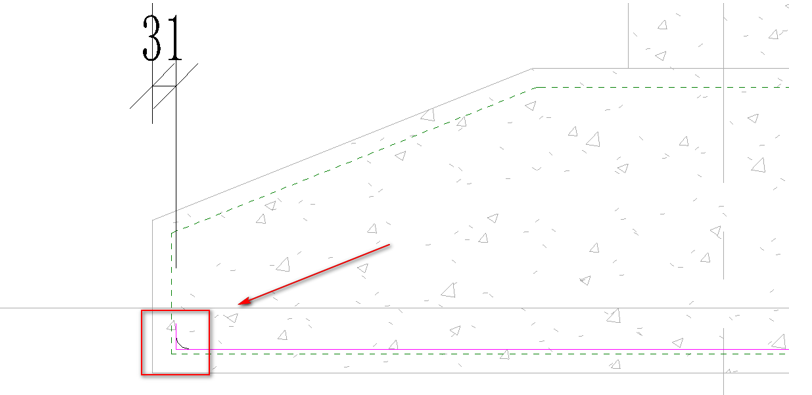

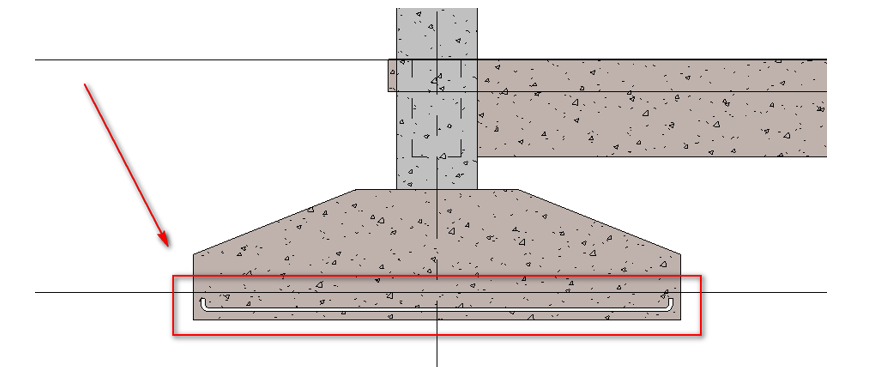

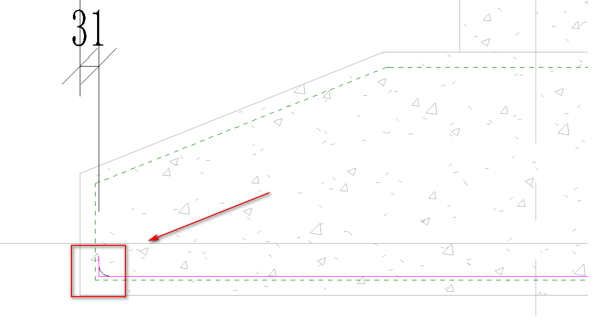

04.在剖面1视图中，贴着保护层放置钢筋，放置完后点击“修改/结构钢筋”面板中的编辑草图，绘制两边钢筋向上的形状，如图4.4-6所示。绘制完成后，点击完成编辑即可获得图4.4-7所示模型。
图4.4-6
图4.4-7

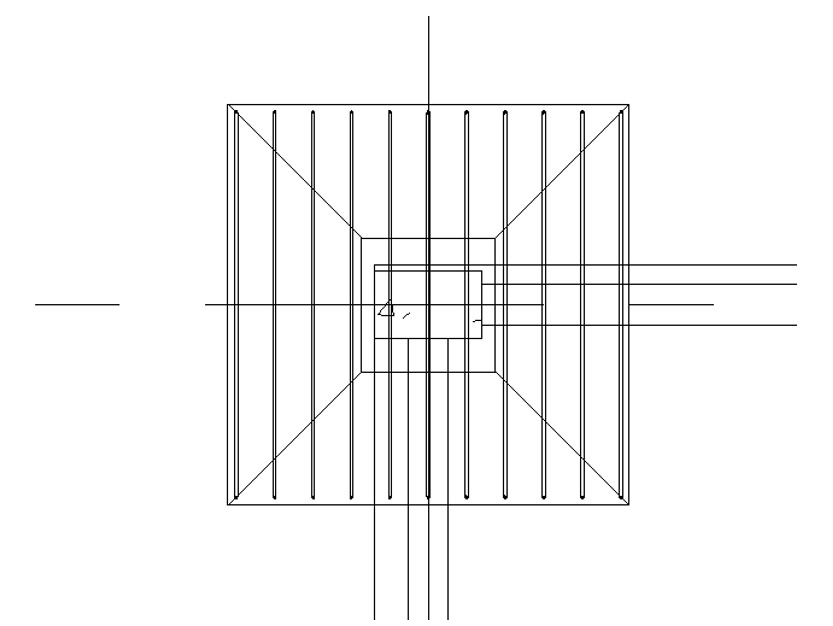

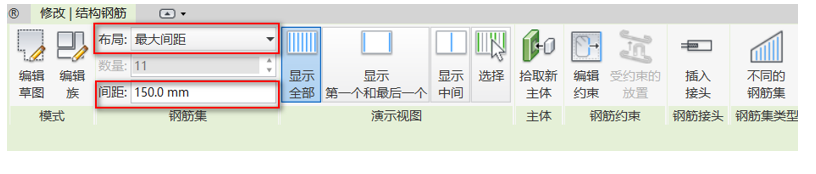

05.双击项目浏览器中的标高1楼层平面，进入标高1平面视图，将视觉样式改为“线框”即可观察到刚刚绘制的钢筋。选中它并将修改面板中的布局改为“最大间距”，将间距改为“150mm”，如图4.4-8所示。即可获得图4.4-9所示模型。
图4.4-8
图4.4-9

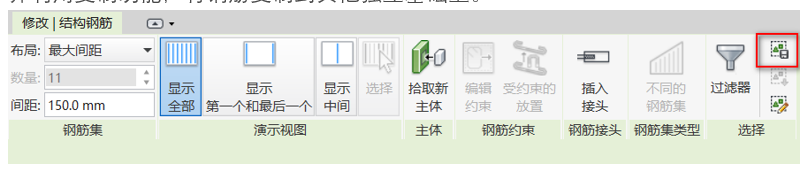

06.利用上述方法创建另一方向的钢筋，或者选中钢筋利用修改面板中的“旋转”绘制另一方向的钢筋。在同时选中该独立基础上的钢筋，点击“修改/结构钢筋”面板中的“保存”，如图4.4-10，在弹出来的“保存选择”窗口中输入名称“独立基础底板配筋”，点击确定。并利用复制功能，将钢筋复制到其他独立基础上。
图4.4-10

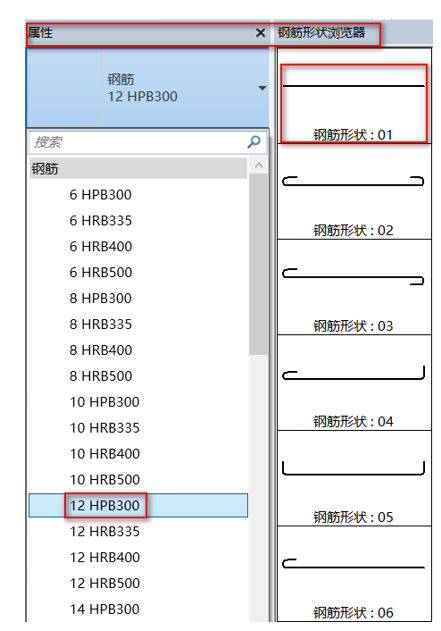

07.进入标高1平面视图，点击“视图”面板中的剖面，在条形基础上放置剖面2，如图4.4-11。转到剖面2的视图，点击“结构”面板中的“钢筋”，在钢筋浏览器中选择“钢筋形状：01”的钢筋，在属性面板中选择类型为“12HPB300”的钢筋，如图4.4-12所示。
图4.4-12

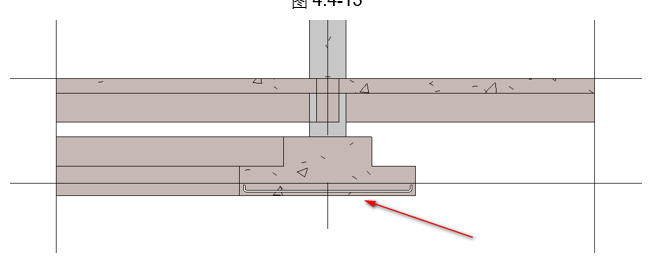

08. 在剖面2视图中，贴着保护层放置钢筋，放置完后点击“修改/结构钢筋”面板中的编辑草图，绘制两边钢筋向上的形状，如图4.4-13所示。绘制完成后，点击完成编辑即可获得图4.4-14所示模型。
图4.4-13
图4.4-14

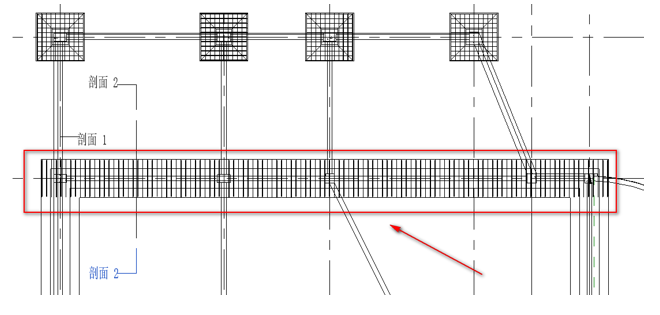

09. 进入标高1平面视图，将视觉样式改为“线框”即可观察到刚刚绘制的钢筋。选中它并将修改面板中的布局改为“最大间距”，将间距改为“150mm”，即可获得图4.4-15所示模型。
10. 这是一个方向的钢筋，先选中钢筋利用修改面板中的“旋转”与“复制”，将钢筋复制到条形基础的其他部分。

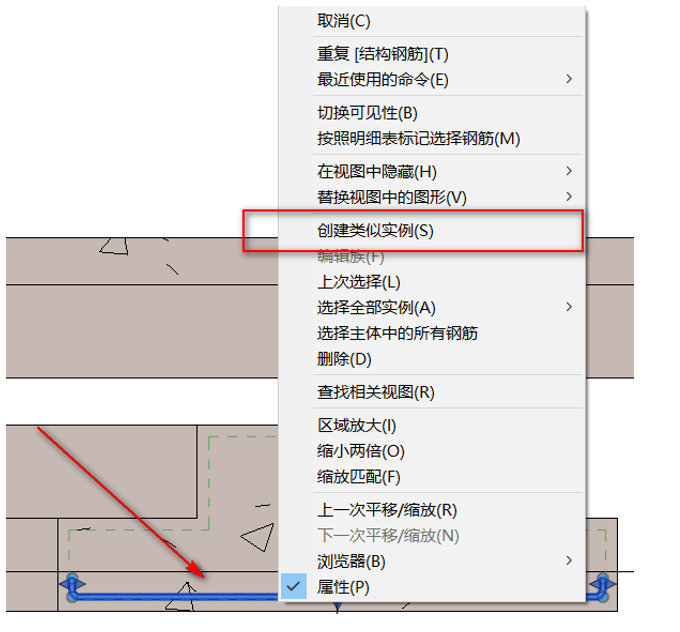

11.接下来绘制另外一个方向的钢筋，再次转到剖面2视图中，选中前面绘制的钢筋，右键再点击“创建类似实例” 如图4.4-16所示。在左侧的“钢筋形状浏览器”中选择“钢筋形状：01”，然后进行放置。
图4.4-16
