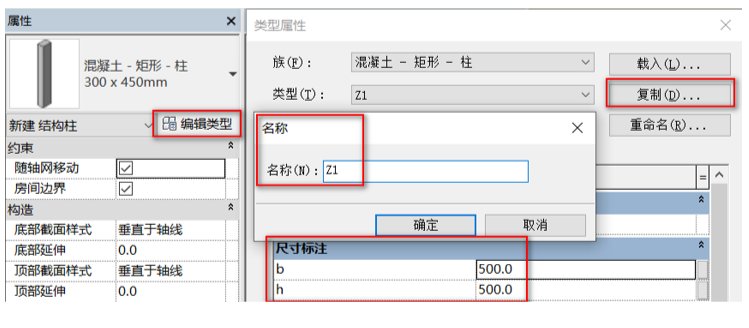

01.由平面图可得柱子Z1，Z2，Z3的尺寸分别为500x500，300x300，250x400，以及各柱子所在的位置。点击“结构”面板中的“柱”，选择柱子类型为“混凝土-矩形-柱”，点击属性面板的编辑类型，在弹出的“类型属性”窗口中再点击“复制”输入名称Z1，将尺寸标注的b改为500，h改为500，如图4.3-1所示。重复操作复制出Z2，Z3。
图4.3-1
02.双击项目浏览器中的标高1视图，点击“修改/放置 结构柱”面板中的“垂直柱”，将选项栏中的“深度”更改为“高度”，连接到“标高2”如图4.3-2所示。03.根据平面图，在标高1上放置Z1，Z2，Z3，如图4.3-3所示。
图4.3-2
图4.3-3

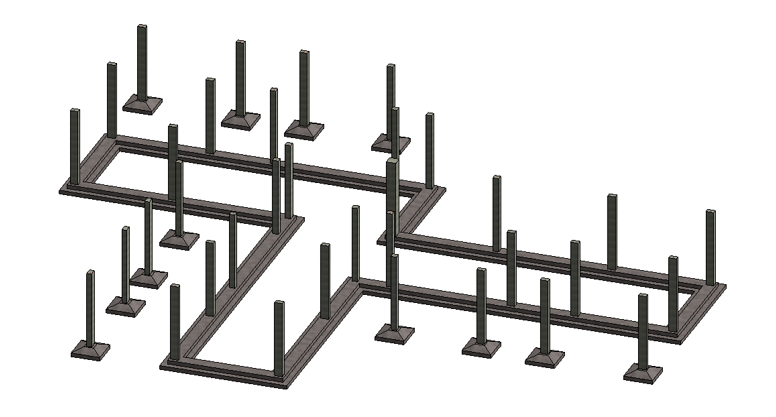

04.框选所绘制的模型，点击“修改/选择多个”面板中的“过滤器”，即可弹出过滤器窗口，选择“结构柱”并点击确定。将左侧属性面板中的“底部偏移”改为-400，如图4.3-4所示。进入三维视图，即可观察到图4.3-5所示模型。
图4.3-4
图4.3-5

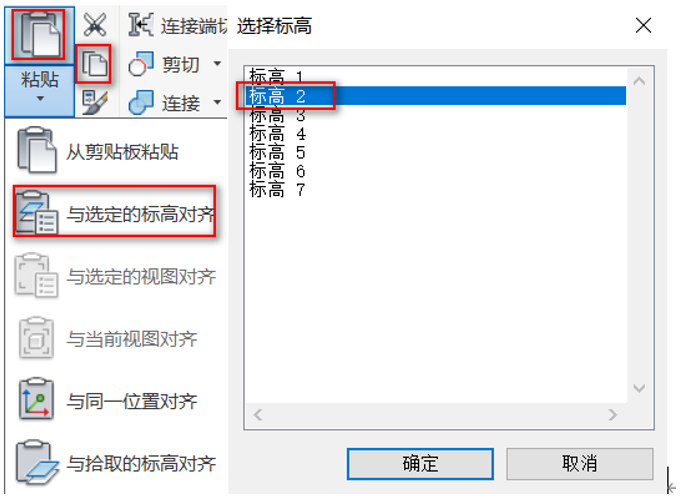

05.利用上述过滤器方法，选中结构柱。点击“修改/结构柱”面板中的“复制”再点击黏贴下拉列表的“与选定的标高对齐”，即可弹出“选择标高”窗口，选择标高2点击确定。如图4.2-6所示，在保持选择的情况下，将属性面板中的底部偏移修改为0。
图4.3-6
06.重复上述操作来创建3-5层的柱子，即可完成结构柱的绘制，点击保存。

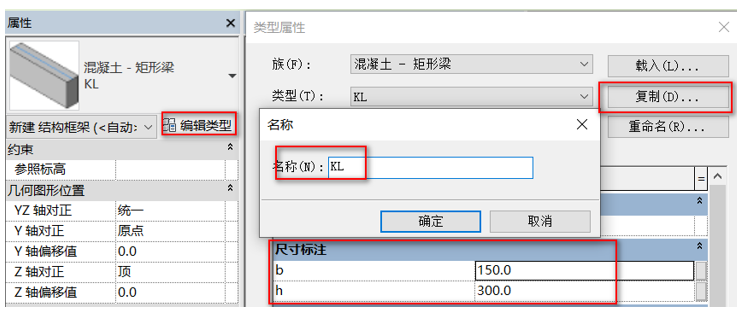

07.由平面图可得框架梁KL的尺寸为150x300。点击“结构”面板中的“梁”，选择柱子类型为“混凝土-矩形梁”，点击属性面板的编辑类型，在弹出的“类型属性”窗口中再点击“复制”输入名称KL，将尺寸标注的b改为150，h改为300，如图4.3-7所示。
图4.3-7

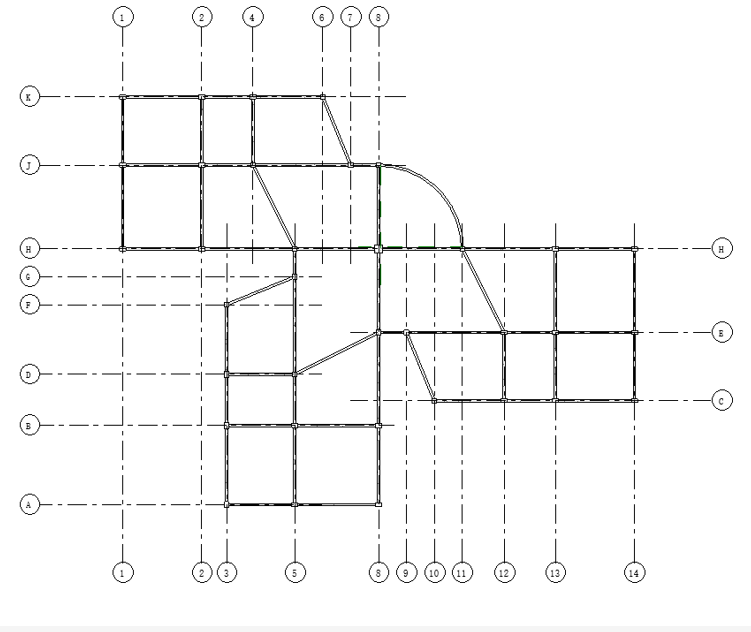

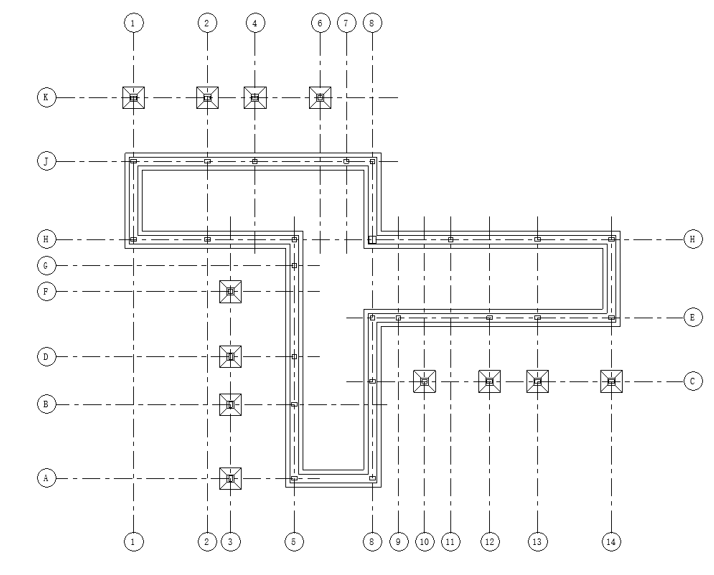

08. 双击项目浏览器中的标高1视图，根据所给的平面图，在标高1上绘制框架梁KL，如图4.3-8所示。
图4.3-8

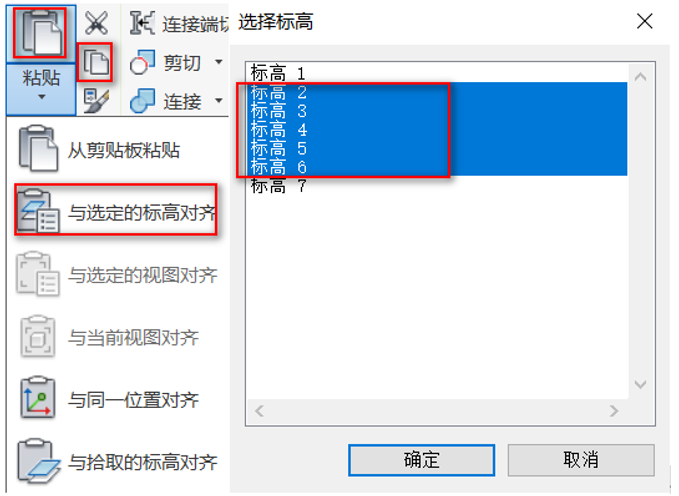

09.由于1-5层的梁是相同的，利用过滤器，选中所绘制的梁，点击“修改/结构柱”面板中的“复制”再点击黏贴下拉列表的“与选定的标高对齐”，即可弹出“选择标高”窗口，选择标高2至标高6并点击确定。如图4.3-9所示。
图4.3-9

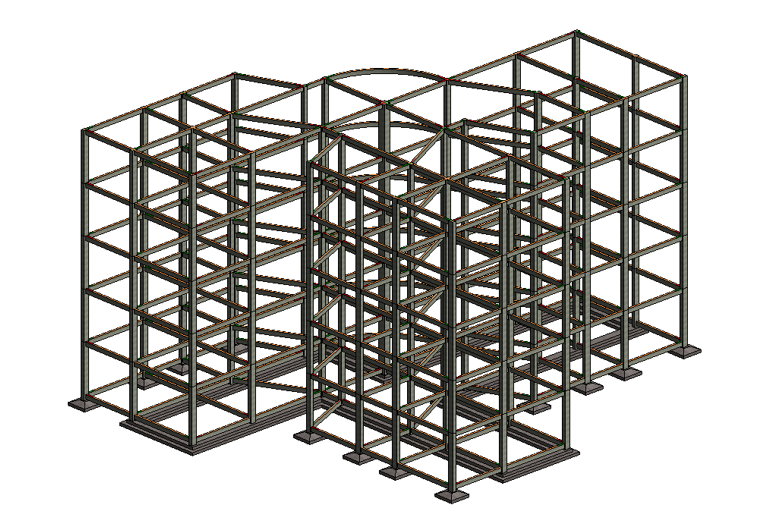

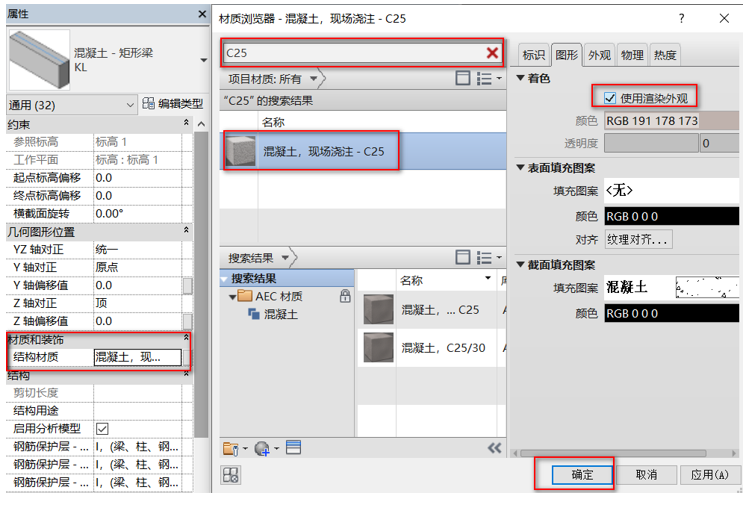

10.观察顶屋结构平面图，进入标高6删除多余框架梁，再次利用过滤器，选中所有的梁，击属性面板中的“编辑类型”即可弹出“类型属性”的窗口，点击结构材质左侧的“材质浏览器”即可弹出材质浏览器窗口，找到C25混凝土勾选“使用渲染外观”并点击确定，如图4.3-10所示。点击即可完成梁的绘制。进入三维视图即可观察到所绘制的模型如图4.3-11所示。
图4.3-10
图4.3-11

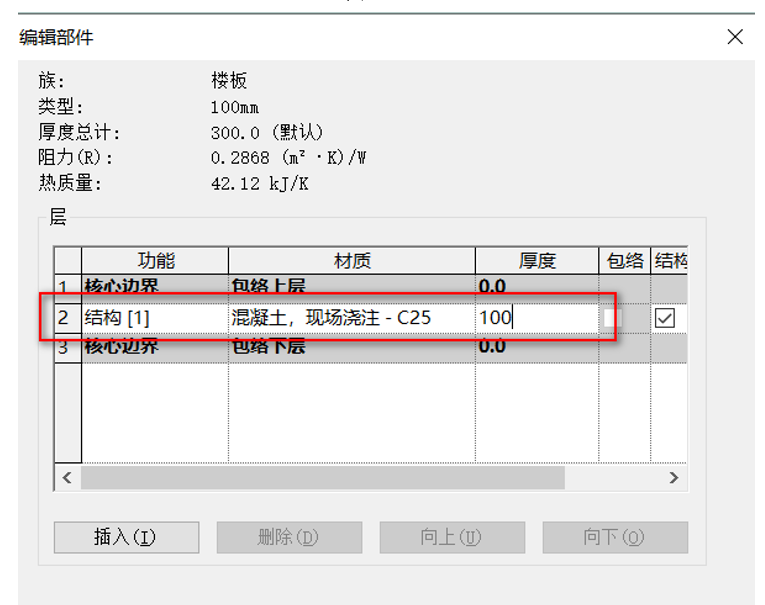

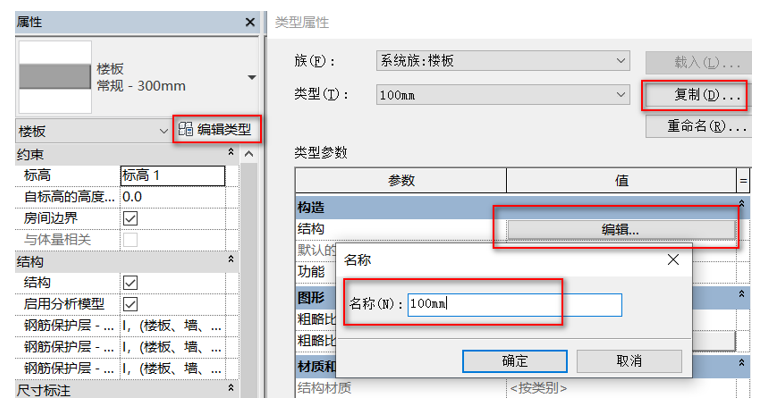

11.点击“结构”面板的楼板下拉列表中的“楼板：结构”，点击属性面板中的“编辑类型”，在弹出的“类型属性”窗口中再点击复制，即可弹出名称窗口，输入名称100mm点击确定。点击窗口中“结构”左侧的编辑，如图4.3-12所示，将弹出的“编辑部件”窗口中的“材质”改为C25混凝土， “厚度”改为100mm，如图4.3-13所示。
图4.3-12
图4.3-13

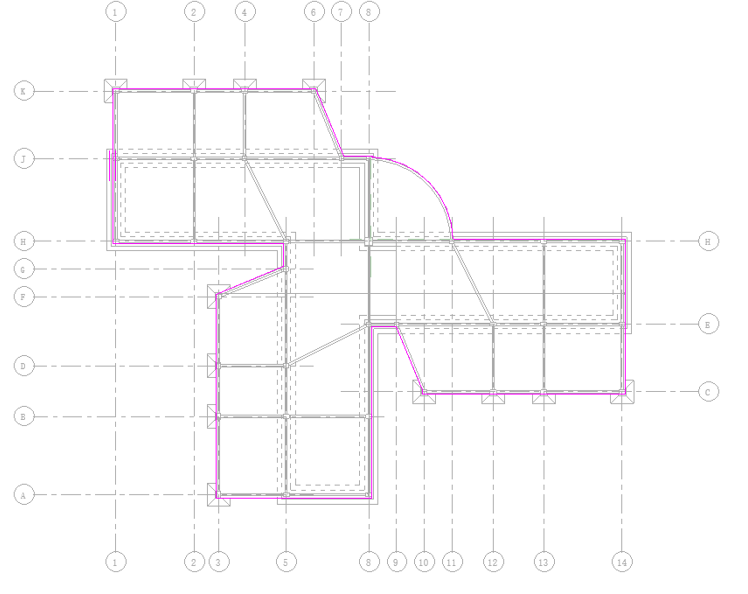

12.双击“项目浏览器”中的标高1，进入标高1平面视图，利用“修改/创建楼层边界”中的绘制命令绘制楼板的边界线，如图4.3-14所示，点击完成编辑。
图4.3-14
13. 选中所绘制的楼板，点击“修改/楼板”面板中的“复制”再点击黏贴下拉列表的“与选定的标高对齐”，即可弹出“选择标高”窗口，选择标高2至标高6并点击确定。如图4.3-15所示。
图4.3-15

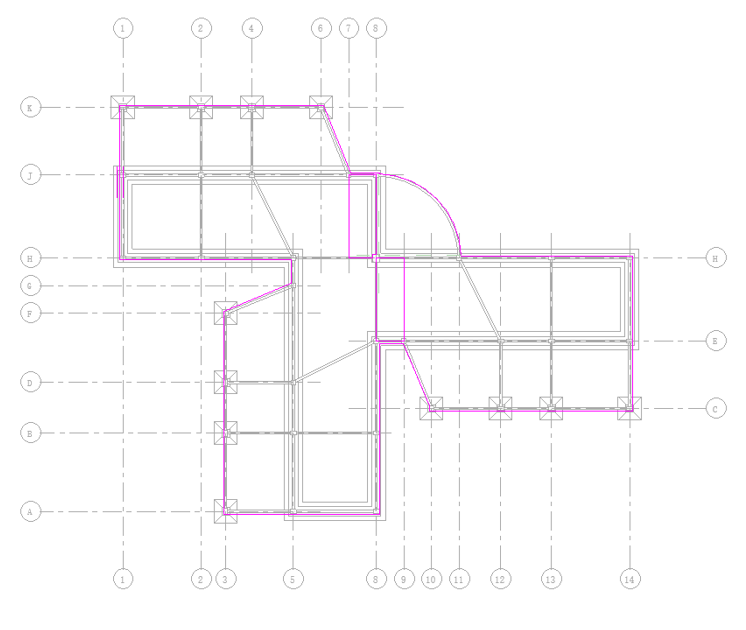

14.双击标高6的楼板，进入编辑模式。按照顶屋结构平面图，更改楼板的边界线，如图4.3-16所示。点击完成编辑即可。
图4.3-16

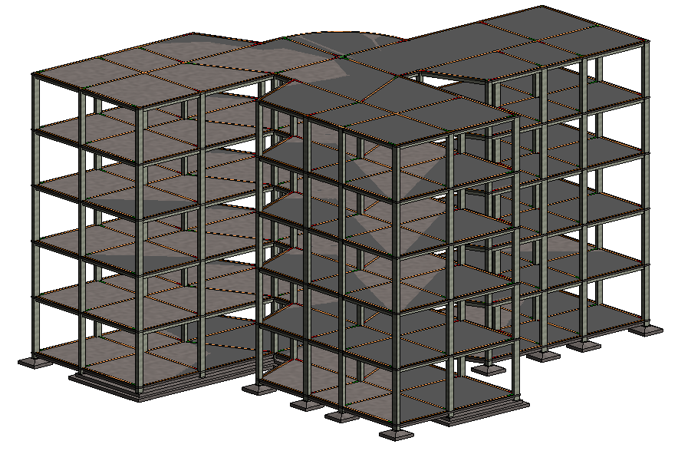

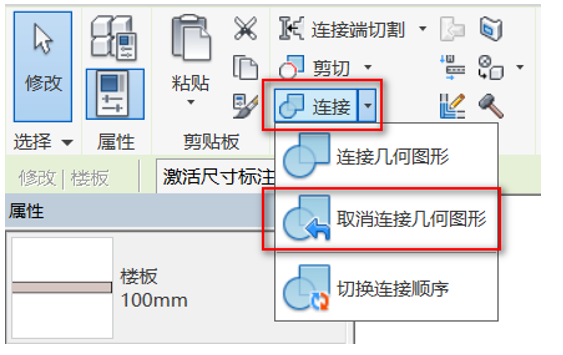

15.点击“修改”面板连接下拉列表的“取消连接”再依次点击各层楼板如图4.3-17所示。可以使被楼板所覆盖的梁显示出来，进入三维视图即可观察到图4.3-18所示模型，点击保存。
图4.3-17
图4.3-18
