3.5 放置钢筋集
新建“结构样板”项目，在“结构”选项卡点击钢筋面板下拉列表中的“钢筋设置”，确定钢筋形状匹配是否参照了弯钩。点击“结构”选项卡下的“钢筋”，在“放置钢筋”选项卡下选择“钢筋集”的布局。
Ⅰ.编辑钢筋集的布局

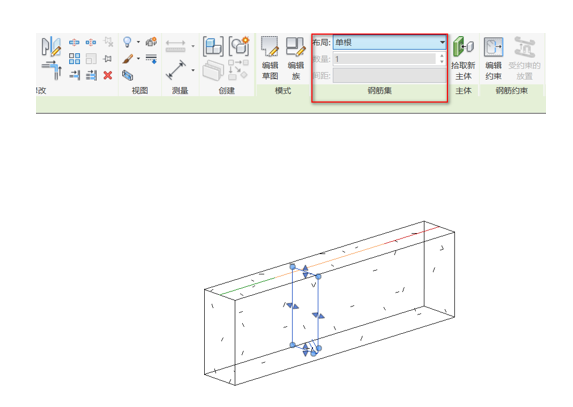

1）单根选择“单根”布局，在视图中选择所需的钢筋形状进行放置钢筋，如图3.5-1所示。
图3.5-1

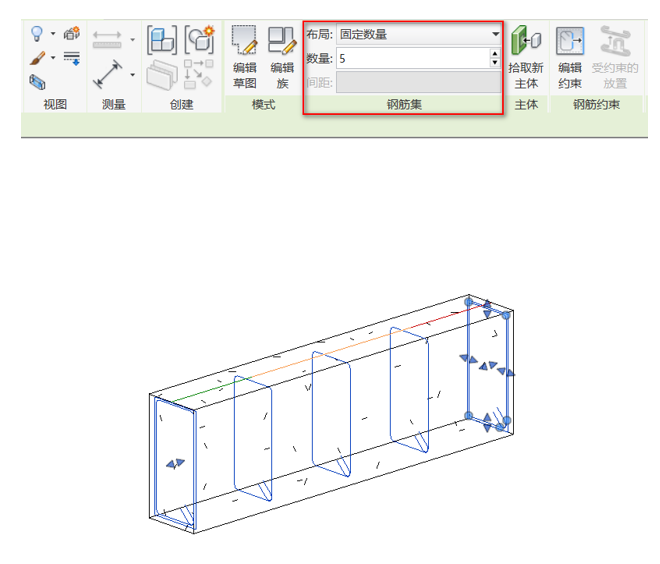

2）固定数量选择“固定数量”布局，在“钢筋集”面板上输入“数量”值，然后在视图中选择所需的钢筋形状进行放置钢筋，如图3.5-2所示。
图3.5-2

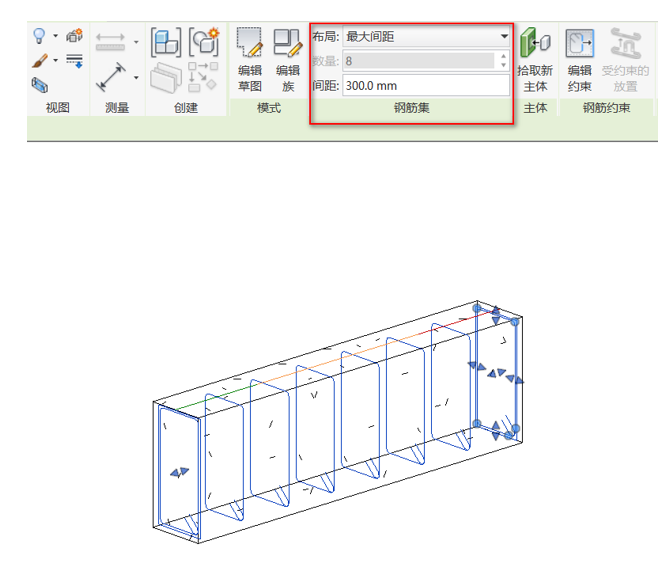

3）最大间距选择“最大间距”布局，在“钢筋集”面板上输入“间距”值，然后在视图中选择所需的钢筋形状进行放置钢筋，如图3.5-3所示。
图3.5-3

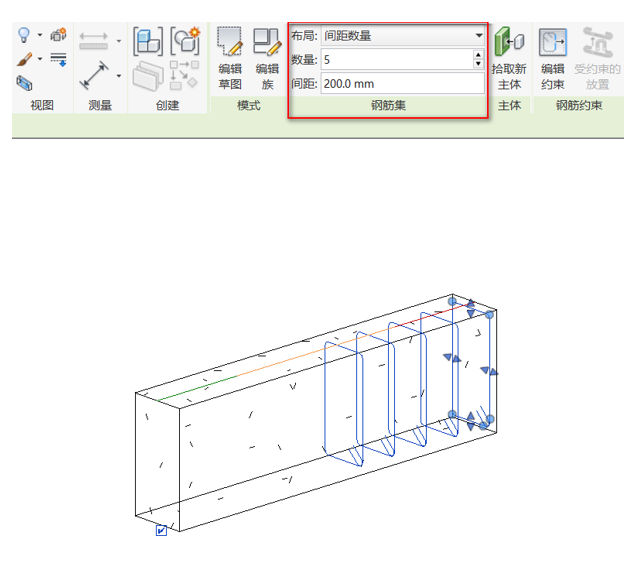

4）间距数量选择“间距数量”布局，在“钢筋集”面板上输入“数量”和“间距”值，然后在视图中选择所需的钢筋形状进行放置钢筋，如图3.5-4所示。
图3.5-4

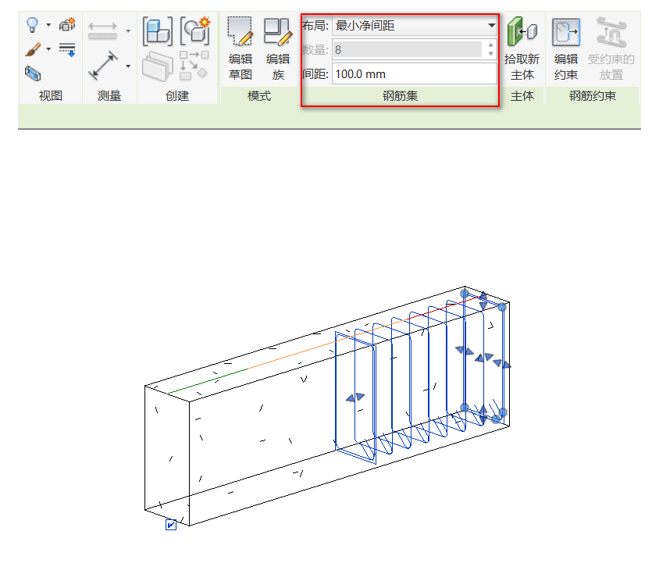

5）最小净间距选择“最小净间距”布局，在“钢筋集”面板上输入最小“间距”值，然后在视图中选择所需的钢筋形状进行放置钢筋，如图3.5-5所示。
图3.5-5
Ⅱ.编辑演示视图的显示

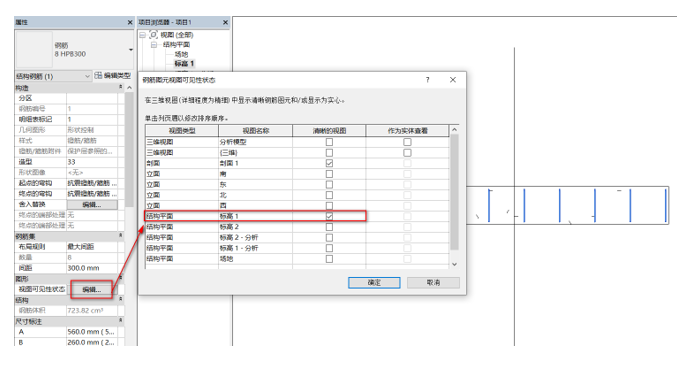

切换到“标高1”平面试图中，单击“钢筋”，在其“属性”面板中点击“视觉可见性状态”的“编辑”，在弹出来的面板中，在“视图类型”为“标高1”中勾选“清晰的视图”，即可在“标高1”中可见钢筋，如图3.5-6所示。
图3.5-6

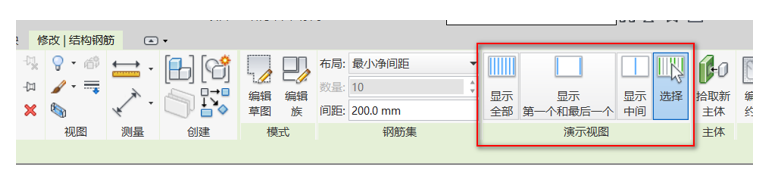

单击“钢筋”，可在其“结构钢筋”选项卡下的“演示试图”面板中编辑钢筋的显示，如图3.5-7所示。
图3.5-7

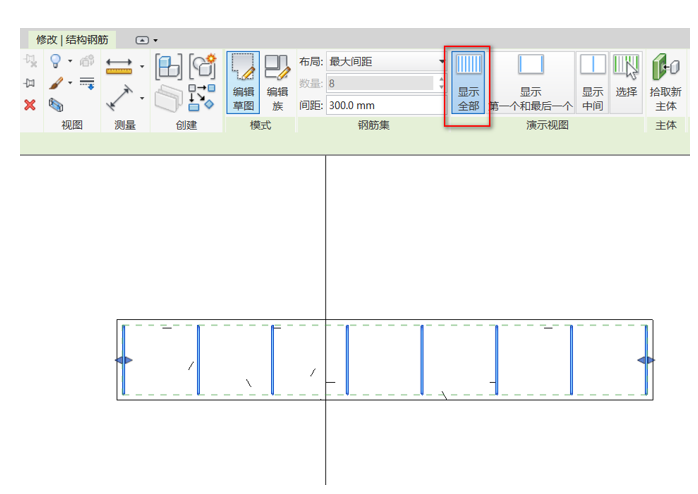

1）选择“显示全部”，如图3.5-8所示。
图3.5-8

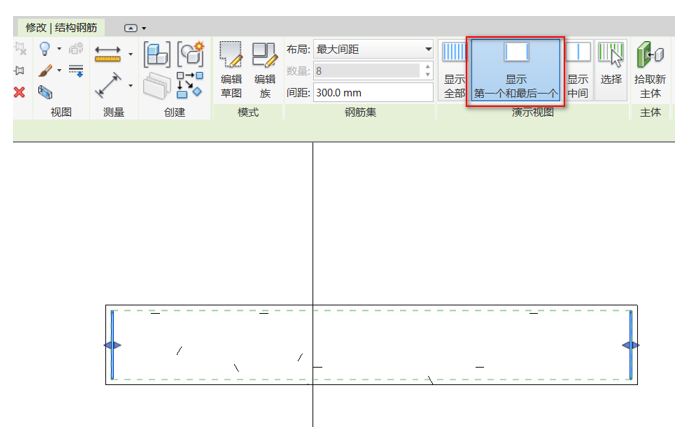

2）选择“显示第一个和最后一个”，如图3.5-9所示。
图3.5-9

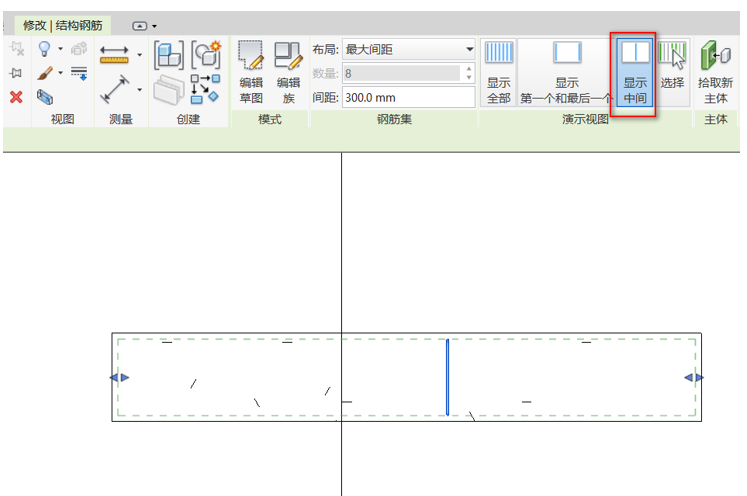

3）选择“显示中间”，如图3.5-10所示。
图3.5-10

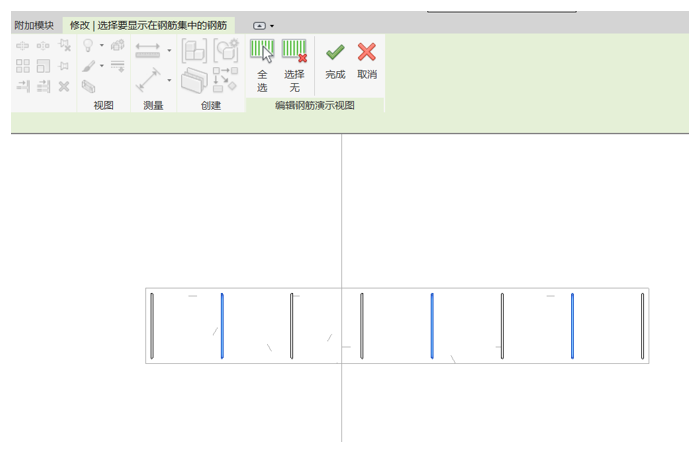

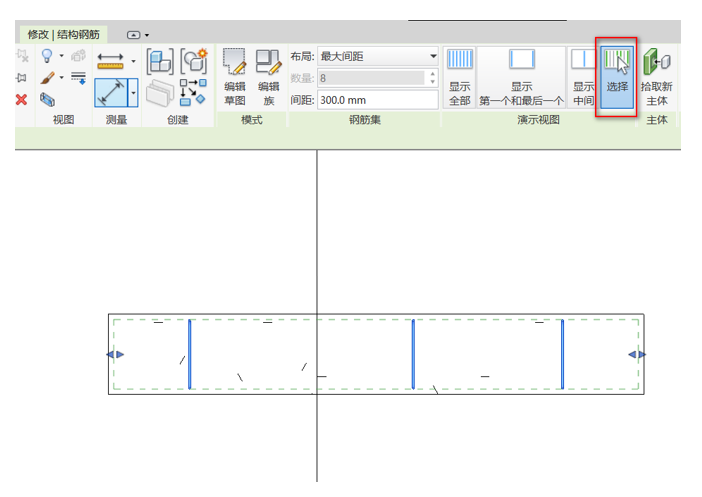

4）选择“选择”，在弹出来的面板视图中选择要显示在钢筋集中的钢筋，如图3.5-11所示，点击“完成”，如图3.5-12所示。
图3.5-11
图3.5-12
