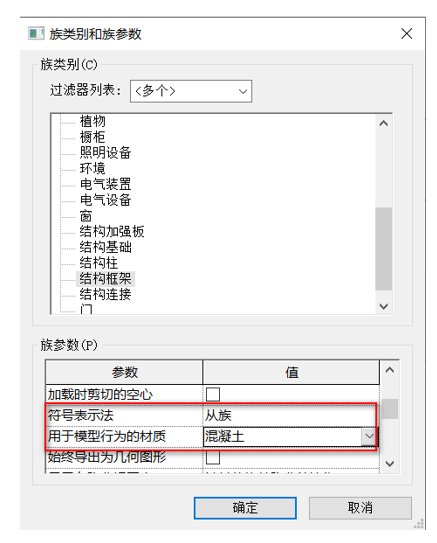

01.新建“公制结构框架-梁和支撑柱.rft”族样板，在“属性”面板中点击“族类别和族参数”，适当调整其类别与参数，如图2.7-1所示。
图2.7-1

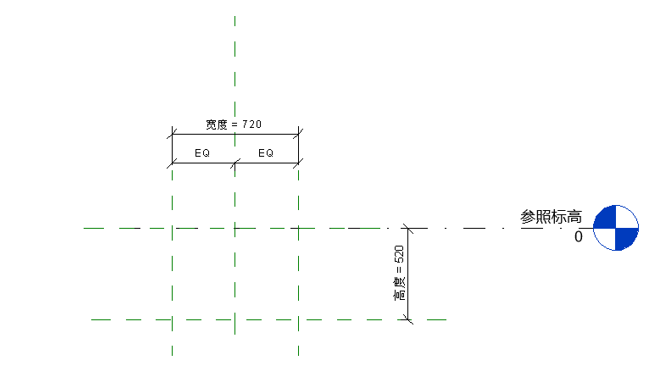

02.切换“左”立面视图，删掉原有的梁，由于梁是在参照标高以下生成的，所以绘制图形需在参照标高以下绘制，在视图中绘制相应的参照平面，并“注释”、“等分”和创建赋予“宽度”、“高度”的参数属性，如图2.7-2所示。
图2.7-2

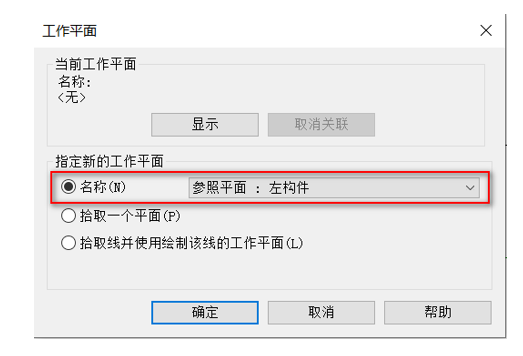

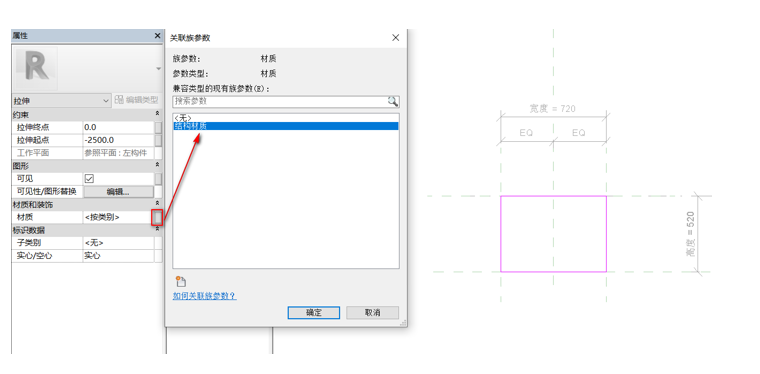

03.在“创建”选项卡下点击“拉伸”，在弹出来的“工作平面”面板中选择“参照平面：左构件”，如图2.7-3所示，在“左”立面视图中绘制梁的轮廓，并“锁定”，以及在其“属性”面板下将“材质”关联为“结构材质”，如图2.7-4所示。
图2.7-3
图2.7-4

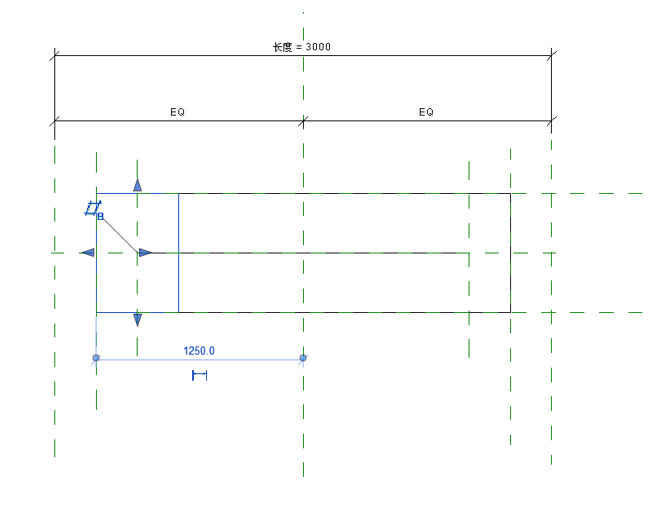

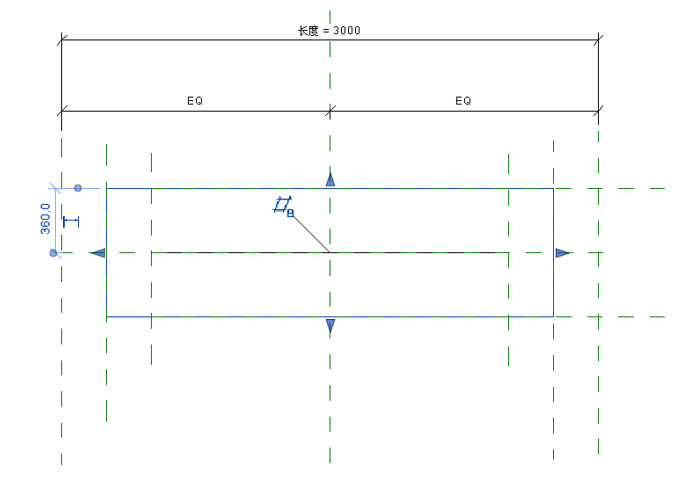

04.切换到“参照平面”平面视图中，适宜调整图形的长度并“锁定”，如图2.7-5所示。
图2.7-5

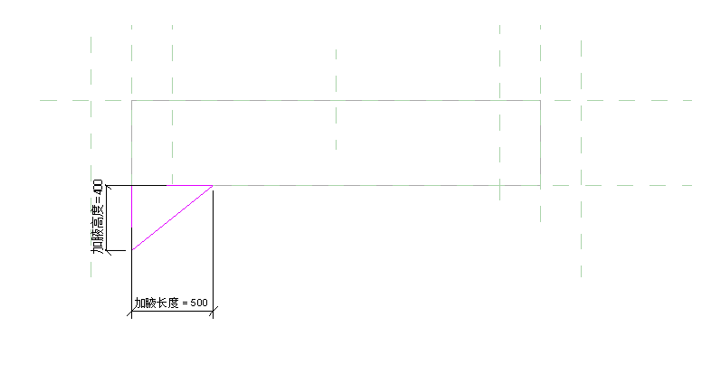

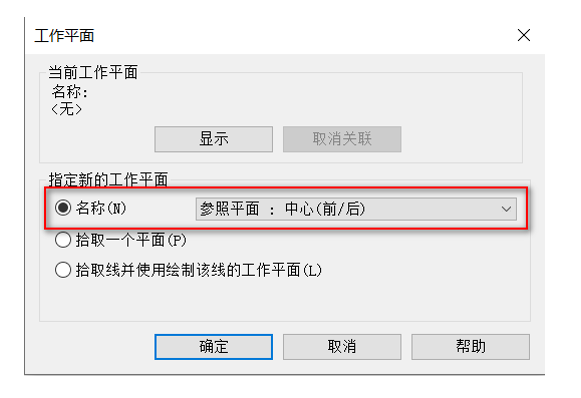

05.绘制加腋。切换到“前”立面视图中，在“创建”选项卡下点击“拉伸”，在弹出来的“工作平面”面板中选择“参照平面：中心（前/后）”，如图2.7-6所示，在“前”立面视图中绘制加腋的轮廓，并“对齐”、“锁定”，以及创建赋予“加腋高度”、“加腋长度”的参数属性，点击“完成”，如图2.7-7所示。
图2.7-6
图2.7-7
06.切换到“参照平面”平面视图中，适宜调整加腋的长度并“锁定”，如图2.7-8所示。
图2.7-8
07.另一侧加腋的绘制方法如上个步骤一样，绘制完成如图2.7-9所示。
图2.7-9

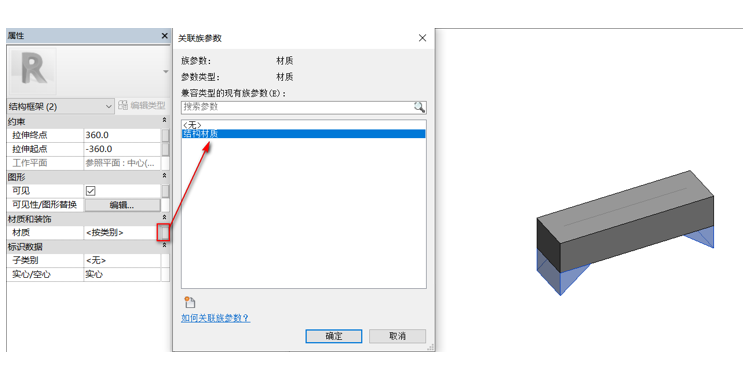

08.在“加腋”的“属性”面板下将“材质”关联为“结构材质”，如图2.7-10所示。
图2.7-10
09.使用“连接”将梁和加腋连接一体。

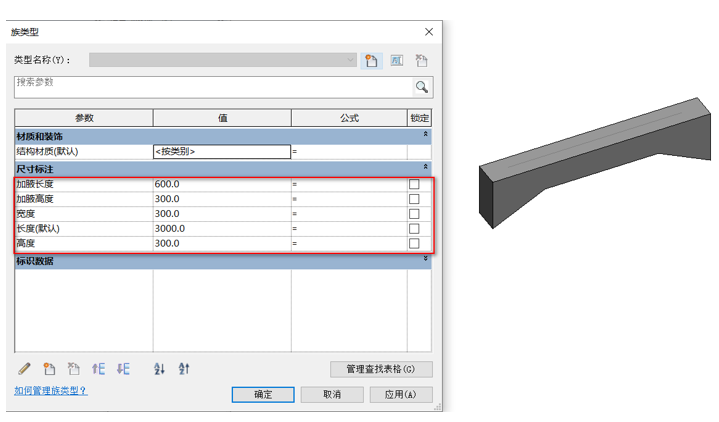

10.调整“族类型”的参数值验证加腋梁是否随参数值的变化而变化，如图2.7-11所示。
图2.7-11
11.混凝土加腋梁绘制完成，将其命名为“混凝土加腋梁”保存到计算机本地文件夹中。
