自适应构件的重复属性（下）

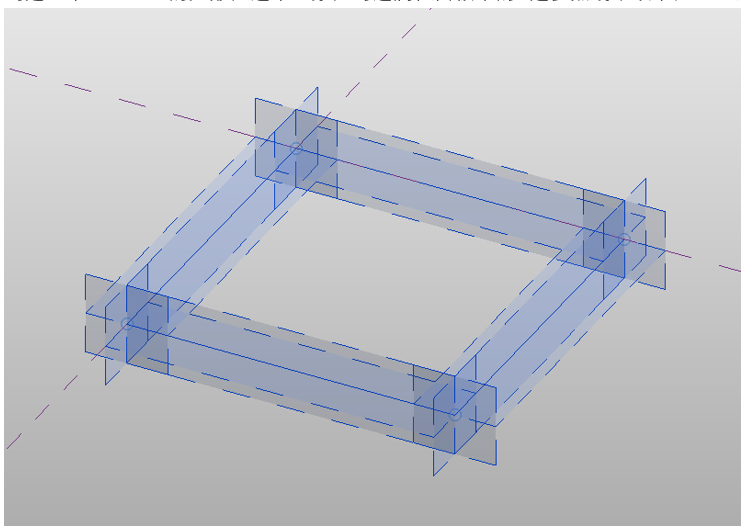

01.点击“文件”选项卡——“新建”——（概念体量）。在弹出的新概念体量对话框中选择“公制体量.rft”族样板，点击“打开”按钮，新建概念体量模型。使用（模型线）创建一个10x10m的矩形，选中 “线”，勾选属性面板中的 “是参照线”，如图3.7-1所示。
图3.7-1

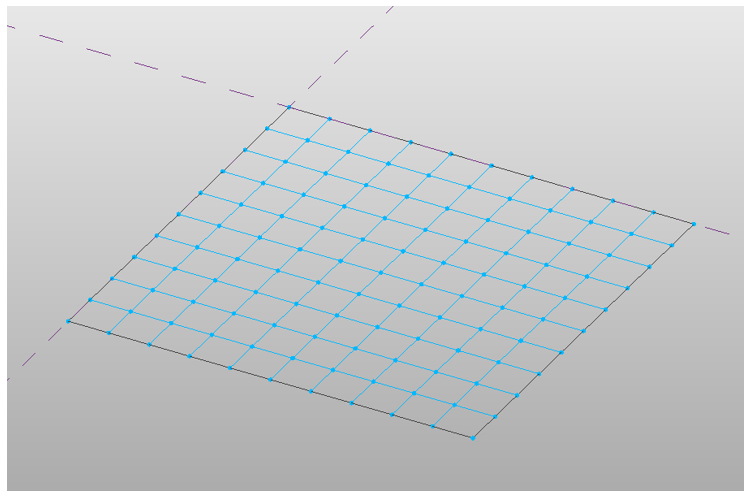

02.再选中绘制的矩形，点击（创建形状）创建一个面，选中面，点击（表面分割）进行面有理化表面分割。再次选中面，点击“表面表示”中的“显示属性”，勾选“节点”，即可生成如图3.7-2所示。
图3.7-2
03.点击“文件”选项卡——“新建”——（族）。在弹出的新建族对话框中选择“自适应公制常规模型.rft”族样板，点击“打开”按钮，即可创建一个新族。选择“点图元”方式放置四个点并框选四个点，点击“修改”面板——（使自适应）。点击（模型线）/（参照线）——选择（在面上绘制），并勾选“三维捕捉”后依次使用参照线将1-4号自适应点连接，接着选择参照线，点击面板上的“创建形状”，即可生成如3.7-3所示模型，并将模型保存。
图3.7-3

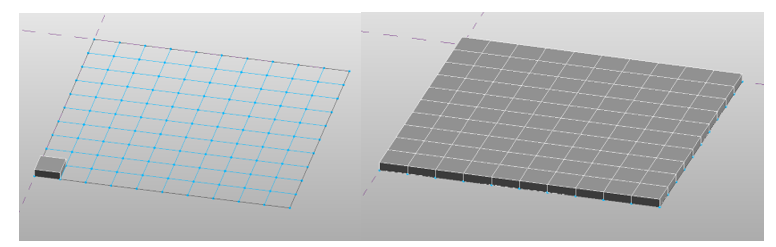

04.选择“载入到项目”，将其载入到前面所绘制的公制体量中。并依次点击“节点”将其放置在网格上如图3.7-4所示，选中构件，点击“重复”即可生成如3.7-5所示模型
图3.7-4 图3.7-5

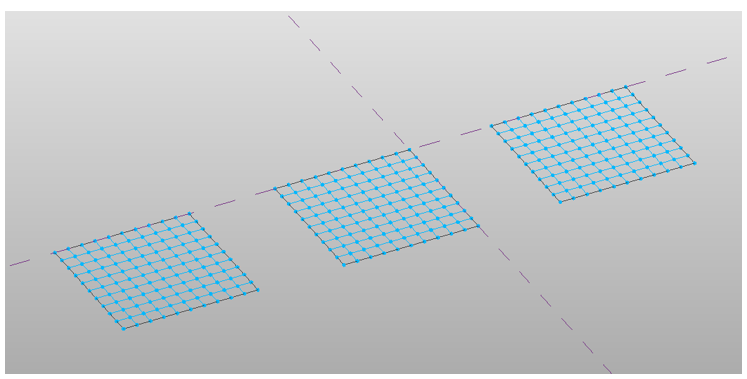

05.选中构件，点击“临时隐藏/隔离”——“隐藏图元”，框选全部，对其进行两次复制，如图3.7-6所示。
图3.7-6

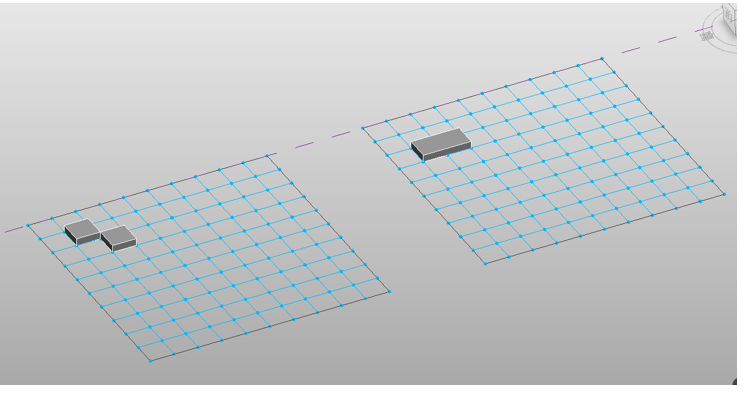

06.点击“临时隐藏/隔离”——“重设临时隐藏”，在另外两个经过有理化分割的表面上按顺序放置自适应构件，如3.7-7图所示。
图3.7-7

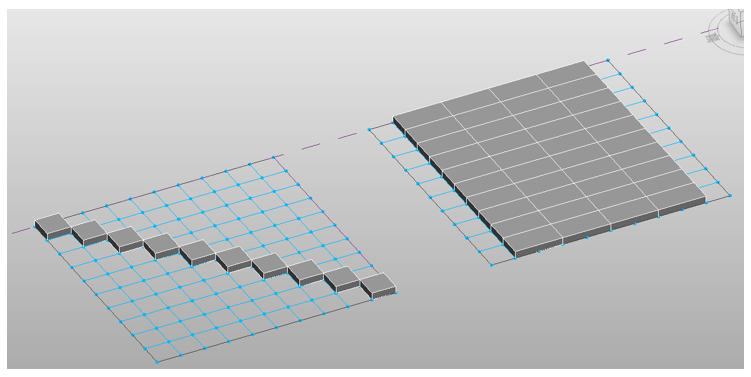

07.分别选中两个网格上的“自适应构件”点击“重复”命令，并观察不同放置情况下利用重复命令所产生的不同，如图3.7-8所示。
图3.7-8

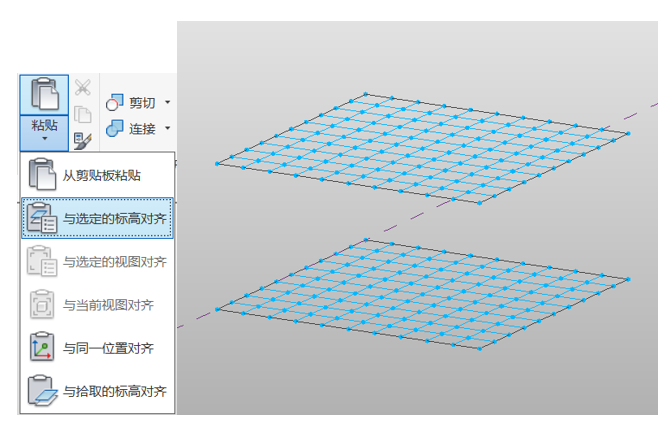

08.选中三维中的“标高1”工作平面，按住键盘上的“Ctrl键”并在高度方向上拖移一段距离，复制创建出“标高2”的工作面。选中一个经过有理化的表面，删除面上的构件。再框选表面点击“复制到剪切板”，再点击“复制到剪切板”中的与选定标高对齐，如图3.7-9所示，即可的到图3.7-10所示模型。
图3.7-9图3.7-10

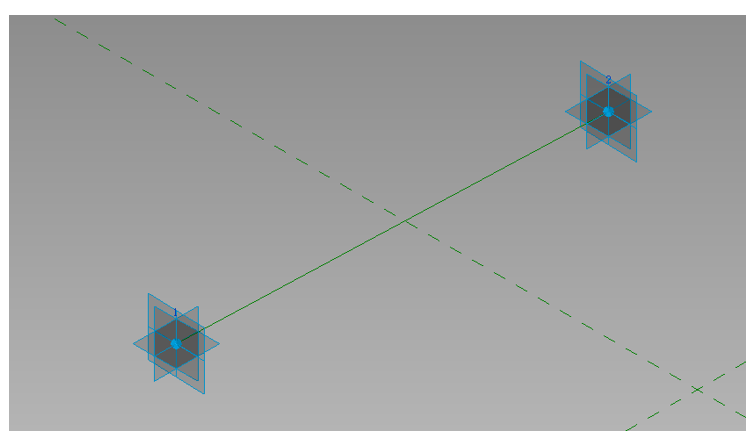

09.点击“文件”选项卡——“新建”——（族）。在弹出的新建族对话框中选择“自适应公制常规模型.rft”族样板，点击“打开”按钮，即可创建一个新族。选择“点图元”方式放置两个点并框选两个点，点击“修改”面板——（使自适应）。点击（参照线）——选择（在面上绘制），并勾选“三维捕捉”后将两个自适应点连接，如图3.7-11所示。
3.7-11

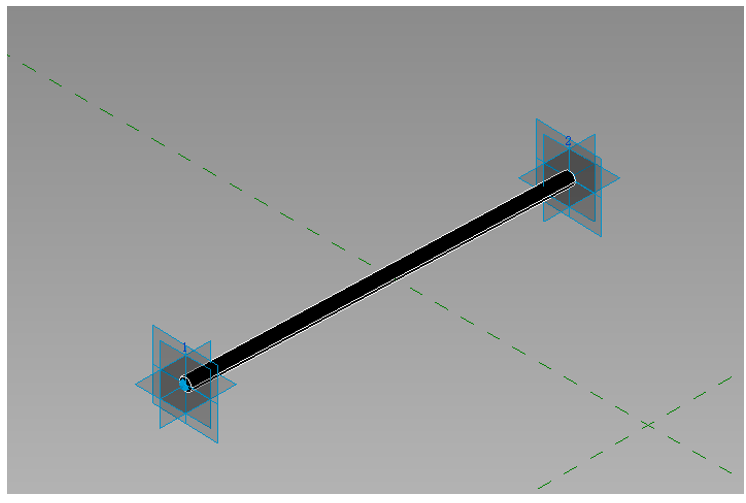

10.再次选择“点图元”方式，放置一个点在所绘制的参照线上，并设置yz平面为工作平面。使用“模型线”中的圆形绘制一个圆形，选中所绘制的圆形和参照线，点击面板上的“创建形状”，即可生成如3.7-12所示模型，将模型命名为"两点杆件"并保存。
图3.7-12

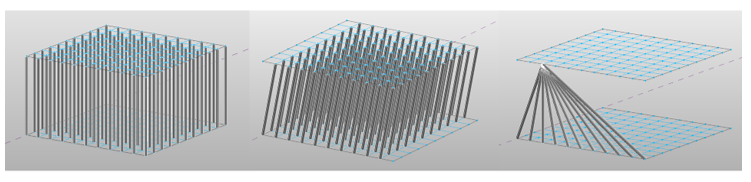

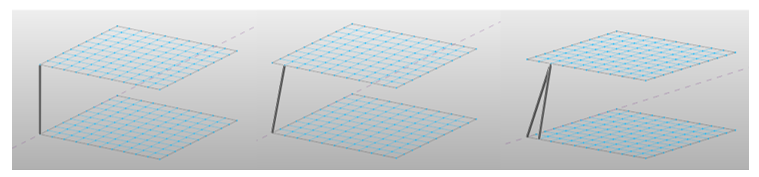

11.选择“载入到项目”，将其载入到体量当中，并分别按图3.7-13所示的几种方法进行构件的放置即可得到图3.7-14图所示的几种模型。
图3.7-13
图3.7-14
