Select Edge（选择边）

描述

选择边

输入

无

输出

Curve（曲线）

注释

在Revit中选择单个边缘。

附图

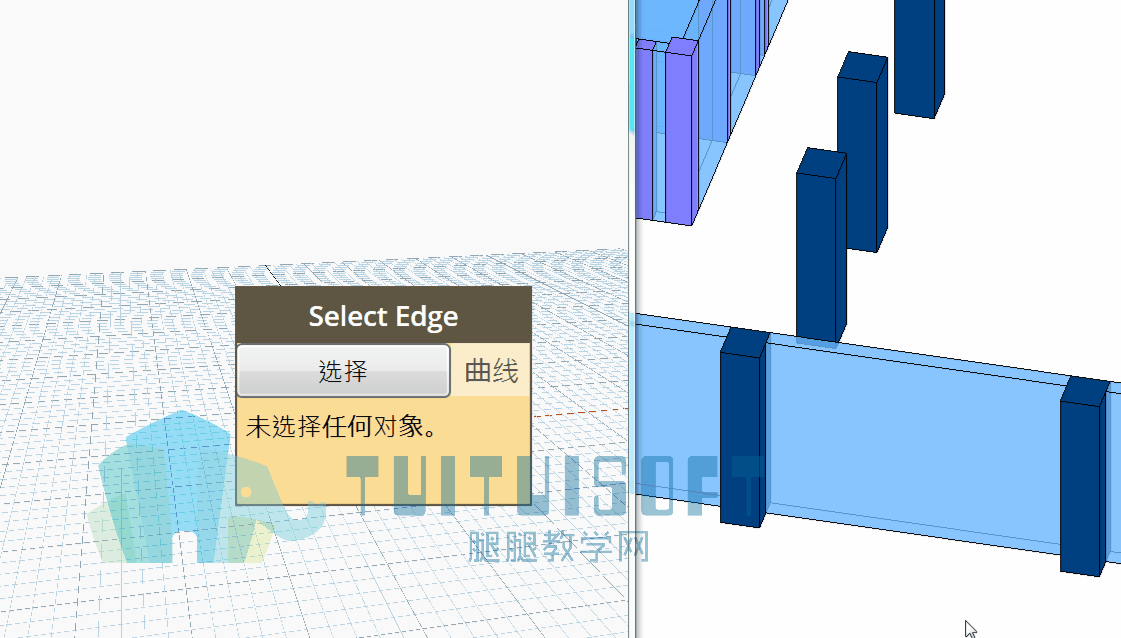

例如，选择图中墙体的一个边缘。

Select Edges（选择多条边）

描述

选择多条边

输入

无

输出

Curves（曲线）

注释

在Revit中选择多个边缘。

附图

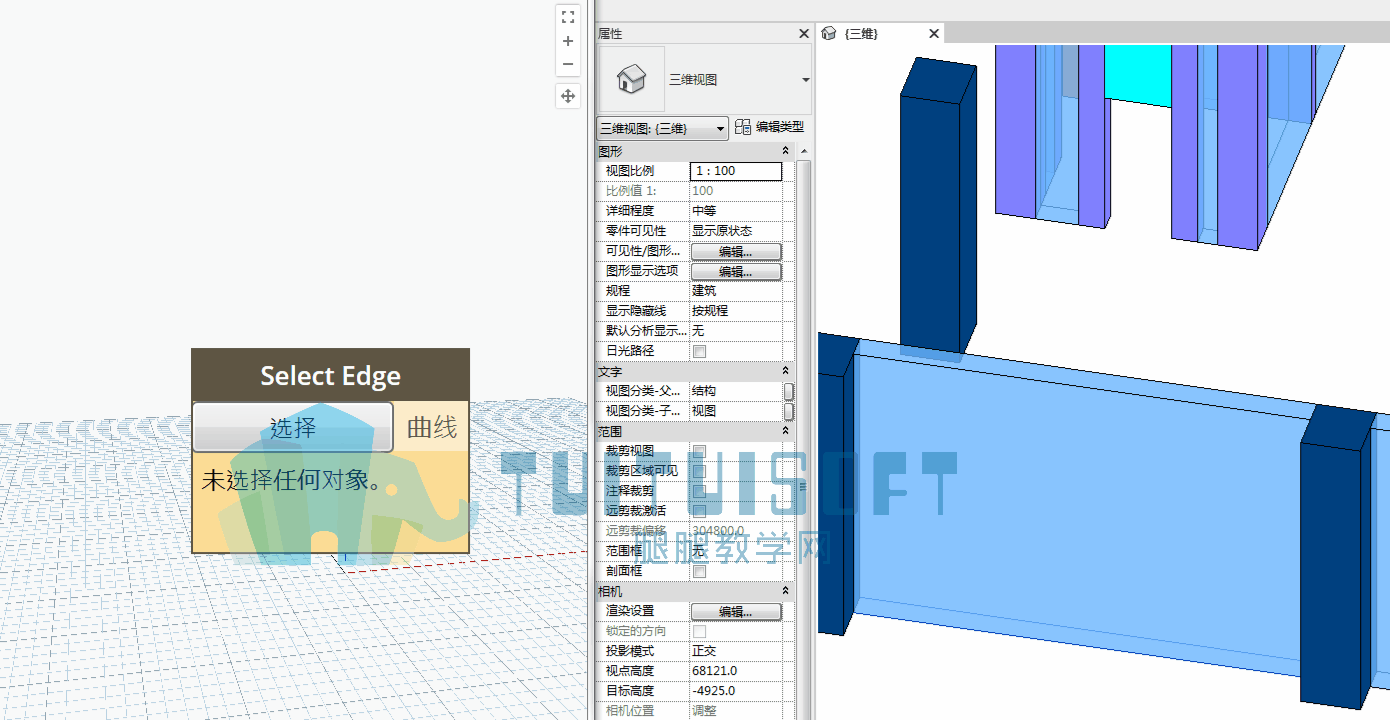

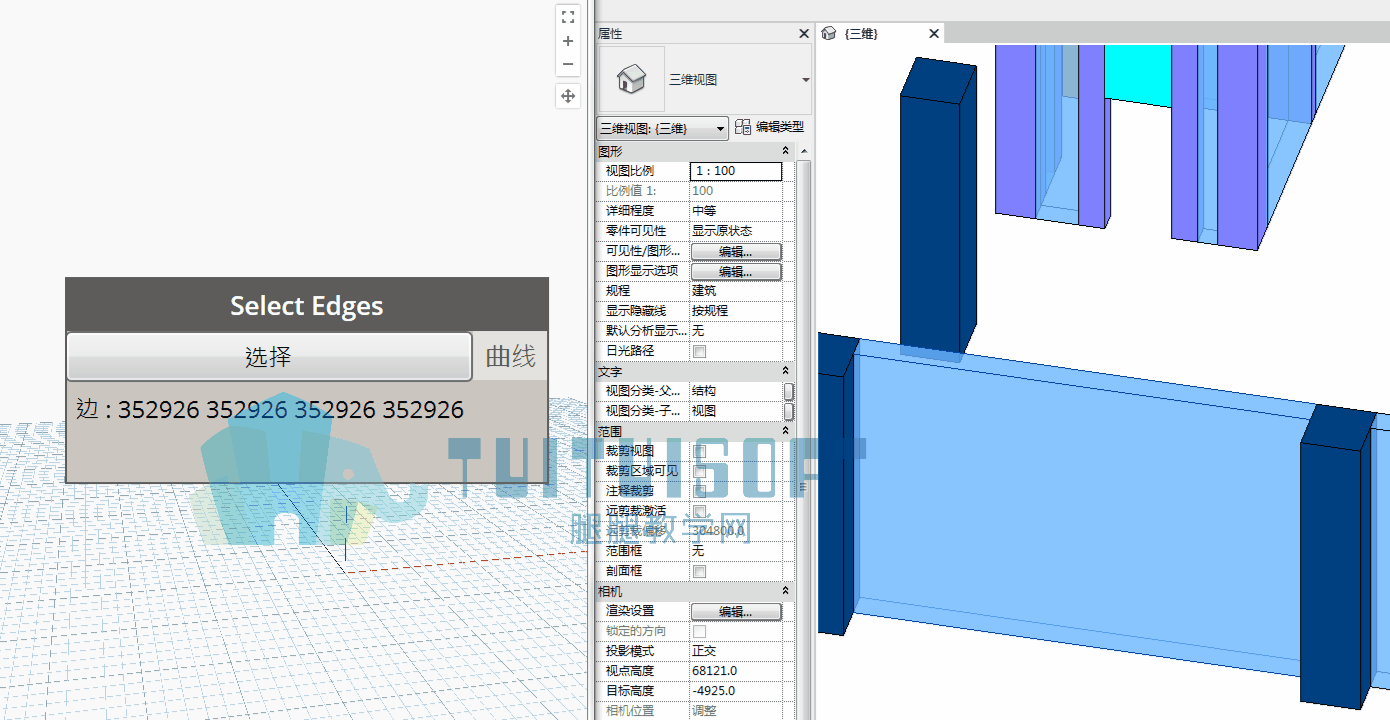

例如，通过框选选择Revit中的多条边缘，然后在选项栏中点击完成按钮。

Select Face（选择面）

描述

选择面

输入

无

输出

Surface（曲面）

注释

在Revit文件中选择某个面。

附图

例如，选择图中墙体的一个表面。

Select Faces（选择多个面）

描述

选择多个面

输入

无

输出

Surfaces（曲面）

注释

在Revit文件中选择，选择以后需要在选项栏中点击完成按钮。

附图

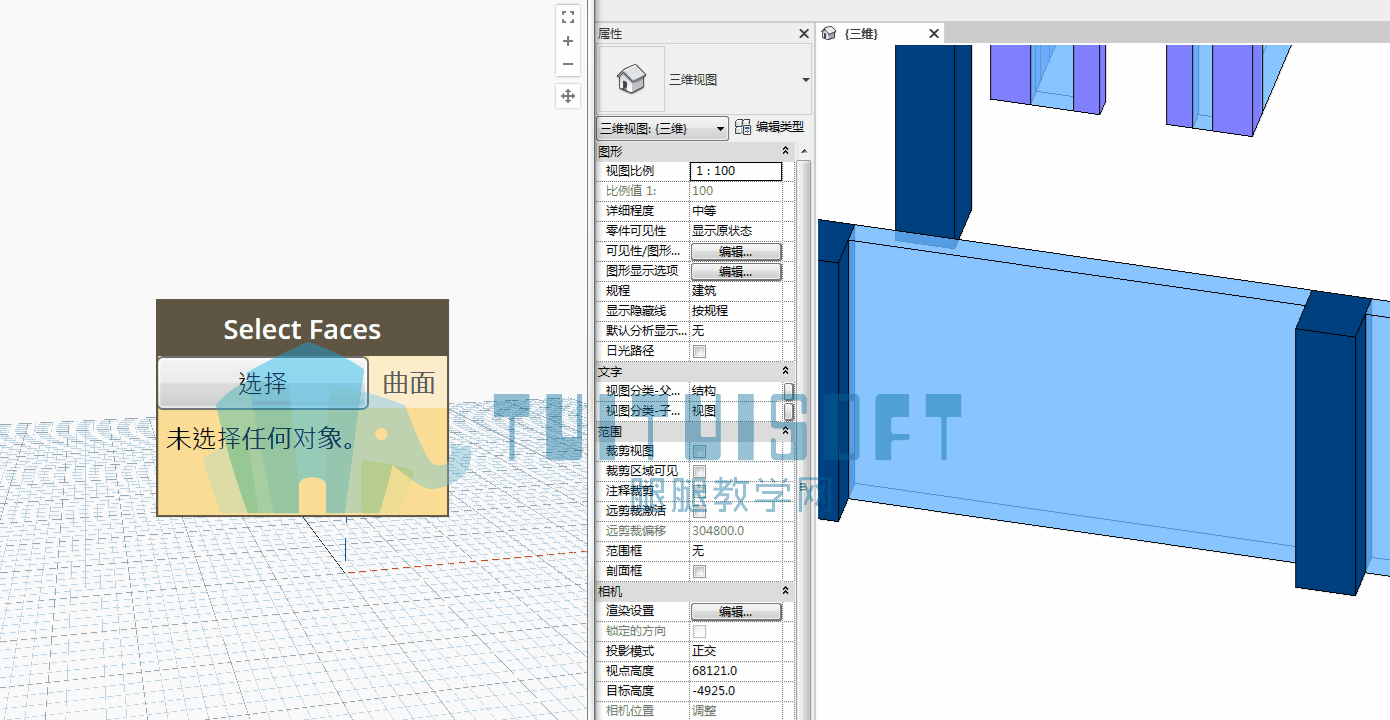

例如，选择图中墙体和结构柱的几个面。

Select Model Element（选择单个图元）

描述

从文档选择模型图元

输入

无

输出

Element（图元）

注释

获取Revit文件中的某一个图元。

附图

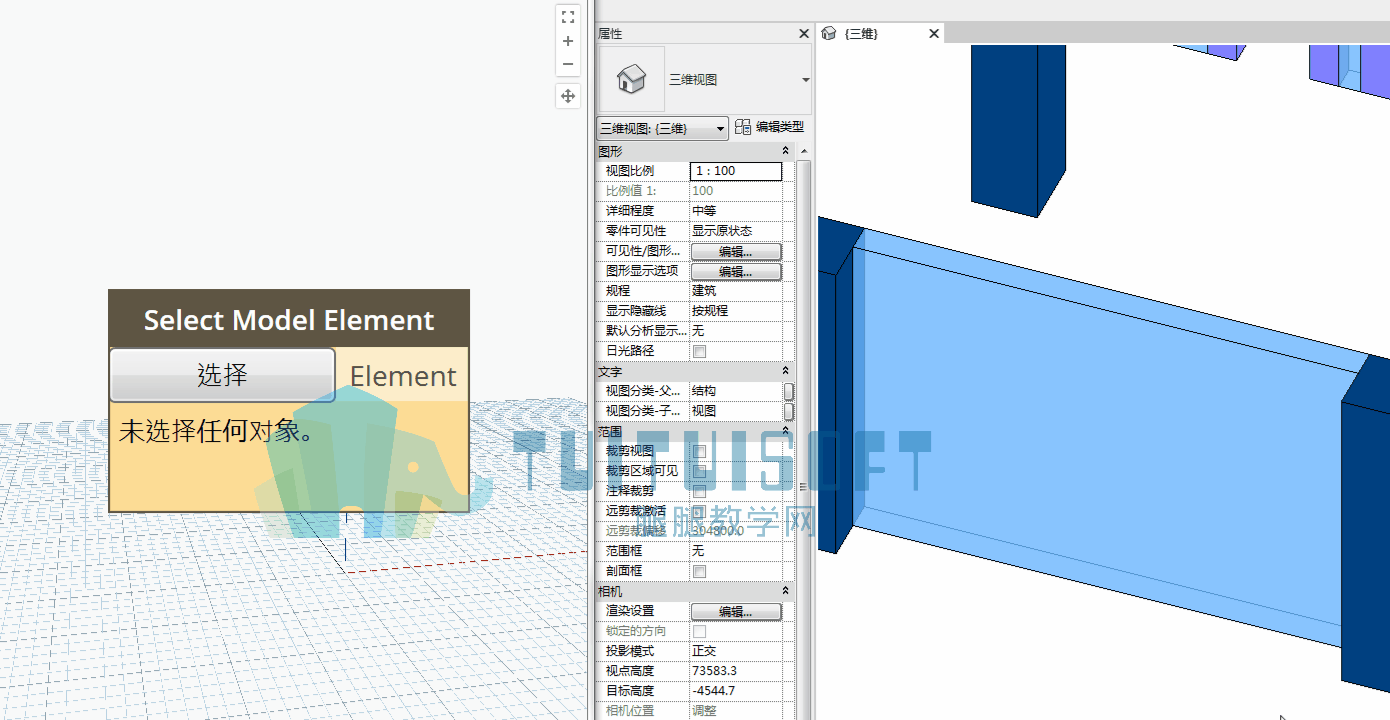

例如，获取Revit文件中的一个墙体。

Select Model Elements（选择多个图元）

描述

从Revit文档选择多个图元

输入

无

输出

Elements（图元）

注释

获取Revit文件中的多个图元，需要通过框选的方式选择，图元的ID决定着被选择后在列表中的位置。

附图

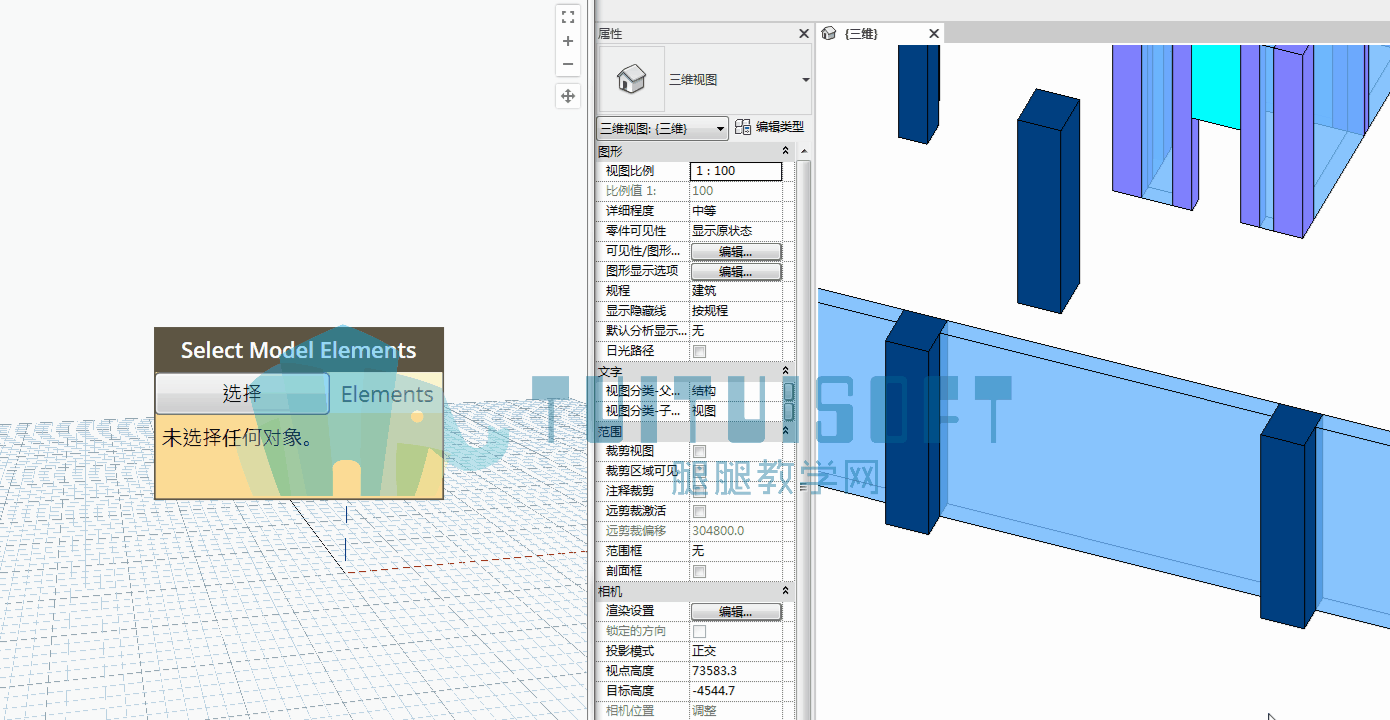

例如，通过框选选择图中的结构柱与墙体。

Select Point on Face（面上的点）

描述

在面上选择点

输入

无

输出

Point（点）

注释

获取曲面中的点，点在曲面上的具体位置与我们鼠标点击的位置有关。

附图

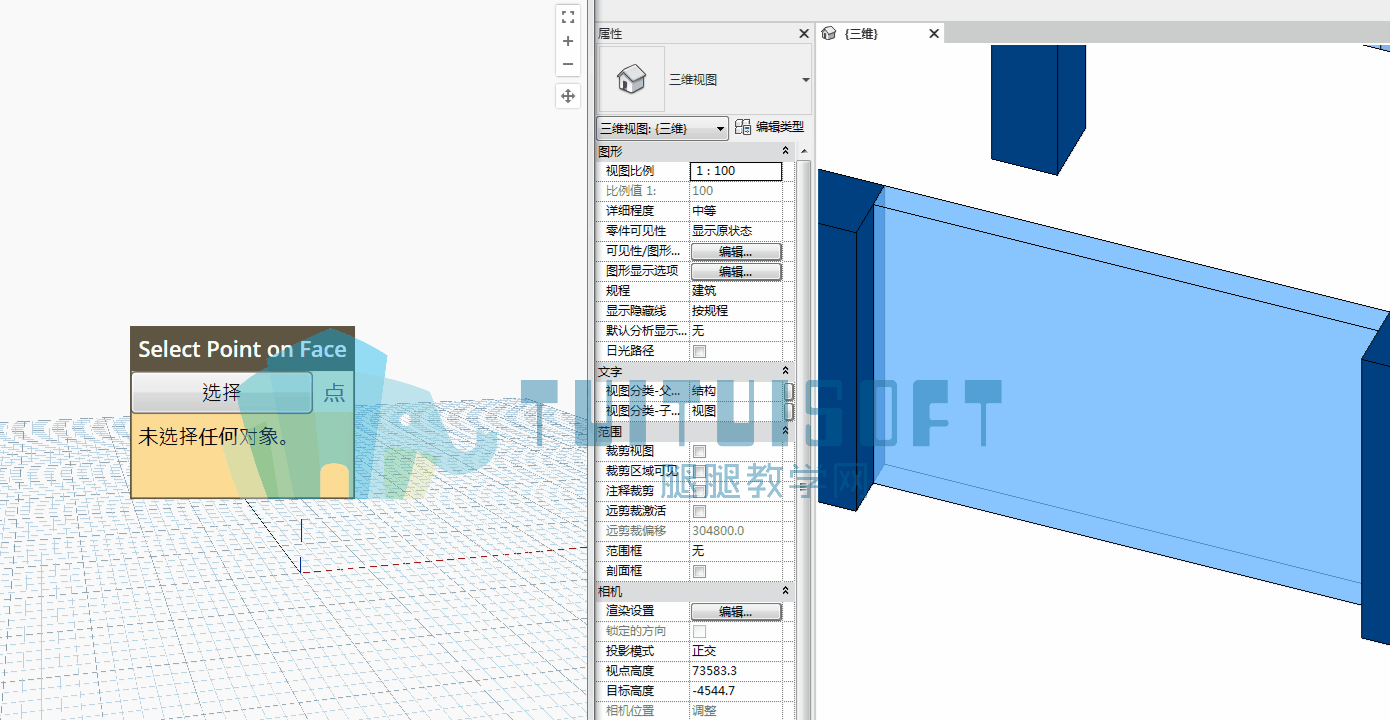

例如，获取图中墙体上的点，该点的位置就是鼠标点击的位置。

Select UV on Face（面上的UV）

描述

在面上选择UV

输入

无

输出

UV（UV网格）

注释

获取曲面上某个位置的UV位置，具体在曲面上的位置与鼠标点击的位置有关。

附图

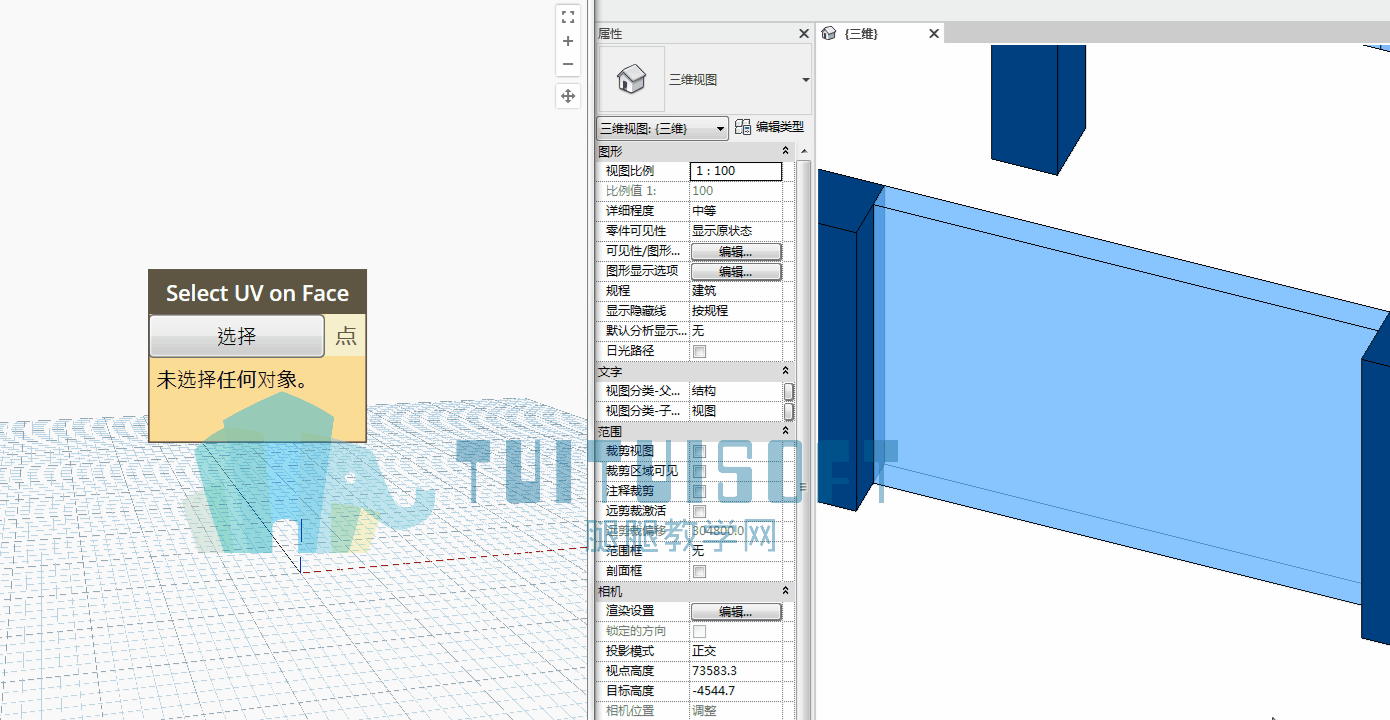

例如，获取图中墙体某个位置的UV坐标，具体的位置就是鼠标点击的位置。

Structural Column Types（结构柱）

描述

在活动文档中选择结构柱类型

输入

无

输出

Column Types（结构柱）

注释

获取Revit文件中可用的结构柱类型。

附图

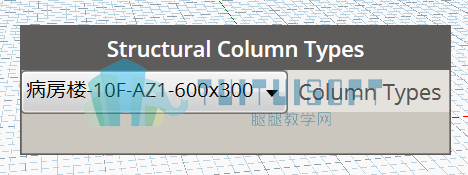

例如，将图中的机构柱类型切换为“病房楼-10F-AZ1-600x300”。

Structural Framing Types（结构框架）

描述

在活动文档中选择结构框架类型

输入

无

输出

Framing Types（结构框架）

注释

获取Revit文件中可用的结构框架类型。

附图

例如，将图中的结构框架类型切换为“教学楼-1F-KL14(3) 350x750”。

Views（视图）

描述

当前文档中所有可用视图

输入

无

输出

Views（视图）

注释

获取当前Revit文件中可用的视图。

附图

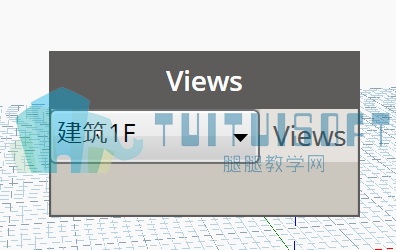

例如，获取当前Revit文件中名为“建筑 1F”的视图。

Wall Types（墙类型）

描述

文档中所有可用墙类型

输入

无

输出

Wall Type

注释

获取当前Revit文件中的某个墙类型。

附图

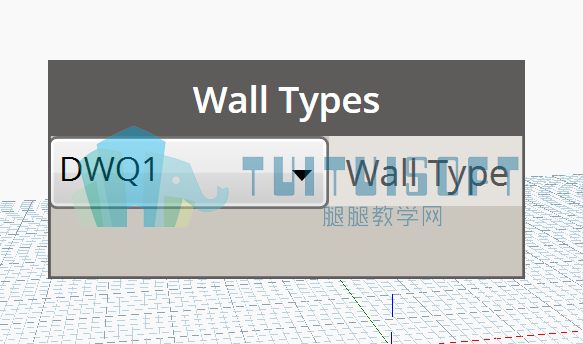

例如，获取当前Revit文件中的墙类型“DWQ1”。
