问题：

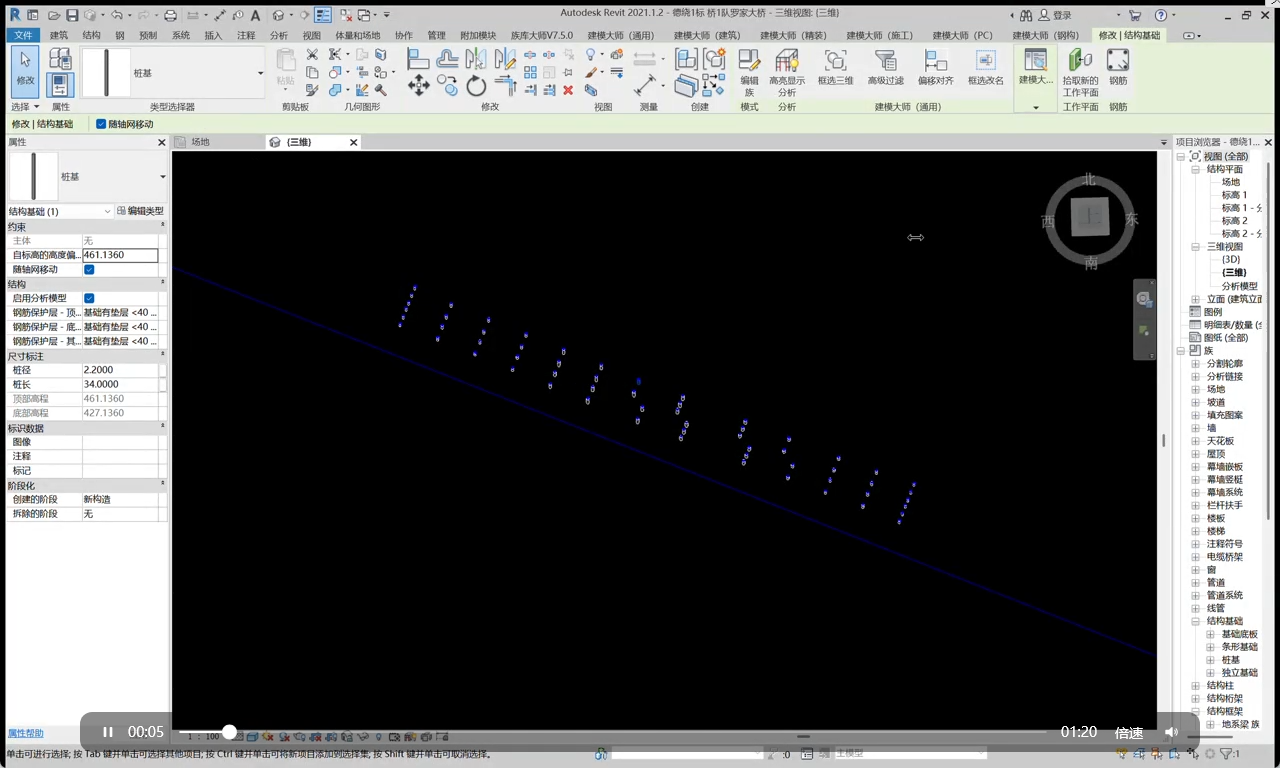

老师，麻烦你帮我看下，在dynamo程序打开的情况下，revift界面内有模型，关闭dynamo单独运行revit就没有模型了，但文件容量还是有8.6M

我刚学习软件不久，能帮我看看怎么回事不？

解答：

你在 Revit 里看到的其实是 Dynamo 的背景预览模型，不是已经写入 Revit 文件的真实构件。

Dynamo 里用 Solid.By...、Surface.By...、Curve... 这类节点生成的几何体，会显示在 Revit 视图中供你预览；但关闭 Dynamo 后，预览会一起消失。只有把几何“转换/创建”为 Revit 图元，它才会留在 RVT 文件里。Dynamo 官方教程也区分了 Dynamo 几何与写入 Revit 的图元；例如可通过 DirectShape.ByGeometry 将几何存入 Revit 文档。

你可以这样快速确认：

打开 Dynamo 时，在 Revit 里尝试点选模型。

若点不到、按 Tab 也选不到，或者关闭 Dynamo 后立即消失，基本就是“背景预览”。

看 Dynamo 最后几个节点的名称和输出：

若最后输出是 Solid、Surface、Curve、Geometry，说明只是 Dynamo 几何。

若输出是 Revit.Elements...，例如 Wall、FamilyInstance、DirectShape，才是 Revit 真实模型。

若你只是想先把当前形体保留下来：

在几何输出后接：

Categories → 选择“常规模型 / Generic Models”

DirectShape.ByGeometry

然后运行一次、保存 Revit、关闭 Dynamo，再打开 Revit 检查。这样生成的对象应能保留。DirectShape 适合把 Dynamo 创建的实体或网格作为 Revit 图元存入项目。

但要注意：

做墙、楼板、梁、柱、门窗等建筑构件时，尽量用对应的 Revit 创建节点，例如 Wall.ByCurveAndHeight、FamilyInstance.ByPoint 等。

DirectShape 更像“可保留的模型外壳”，通常不如真正的 Revit 墙、楼板那样方便修改参数、出工程量或出图。

至于你的 RVT 文件仍有 8.6MB，这不能证明模型已经保存。文件里可能还有族、材质、视图、标注、导入内容或其他未使用数据；Revit 官方也说明，未使用的视图、族等都会占用文件体积。

你先不要急着清理文件。最关键的是把 Dynamo 截图发我，尤其是最后 5～10 个节点和 Revit 里显示模型的画面，我可以直接告诉你该在哪个节点后面接 DirectShape.ByGeometry，或者该换成哪一种 Revit 创建节点。
