1、打开样板文件

注释>公制标高标头

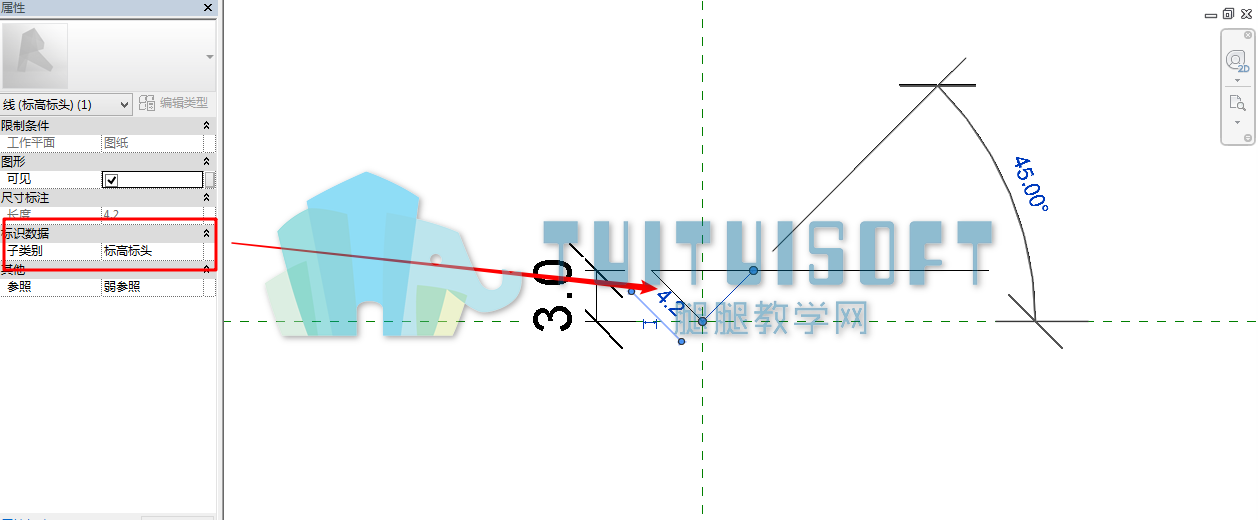

2、绘制标高符号

使用详图面板的直线命令，线的子类别选择“标高标头”，然后绘制符号。

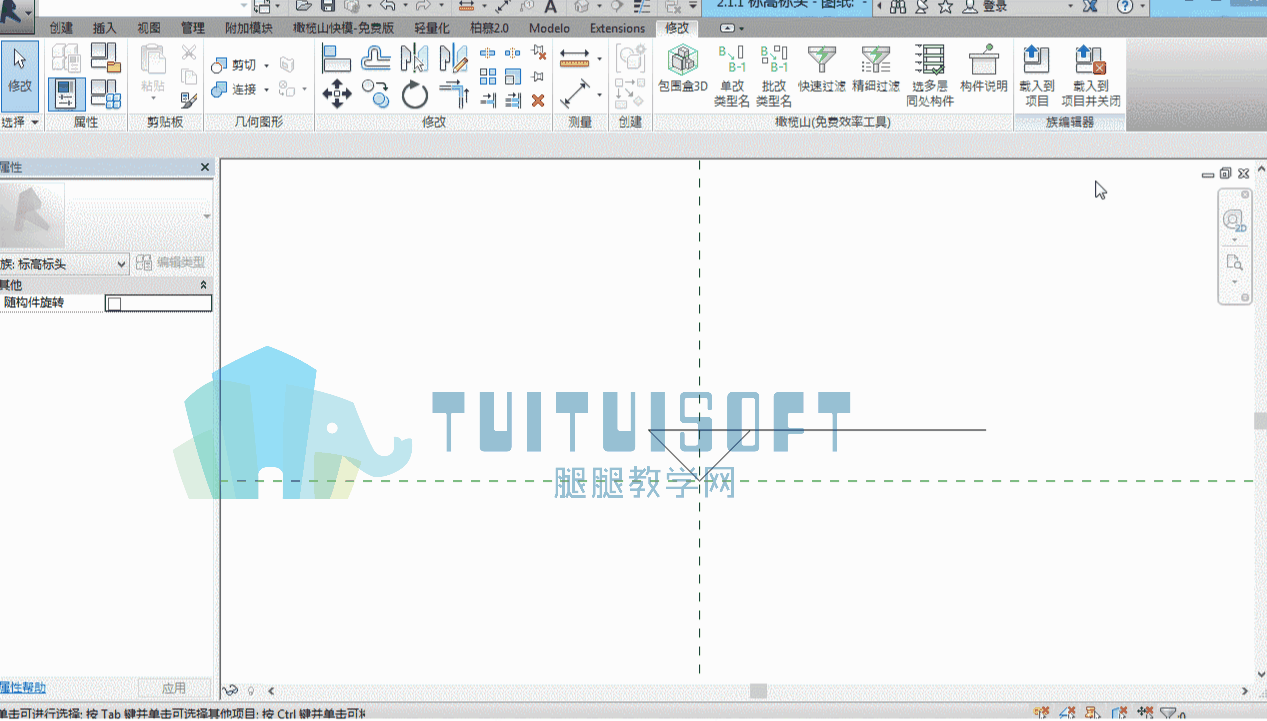

3、编辑标签

使用文字面板的标签命令，设置“对齐”面板的选项，然后新建“3.5mm”类型并修改参数。

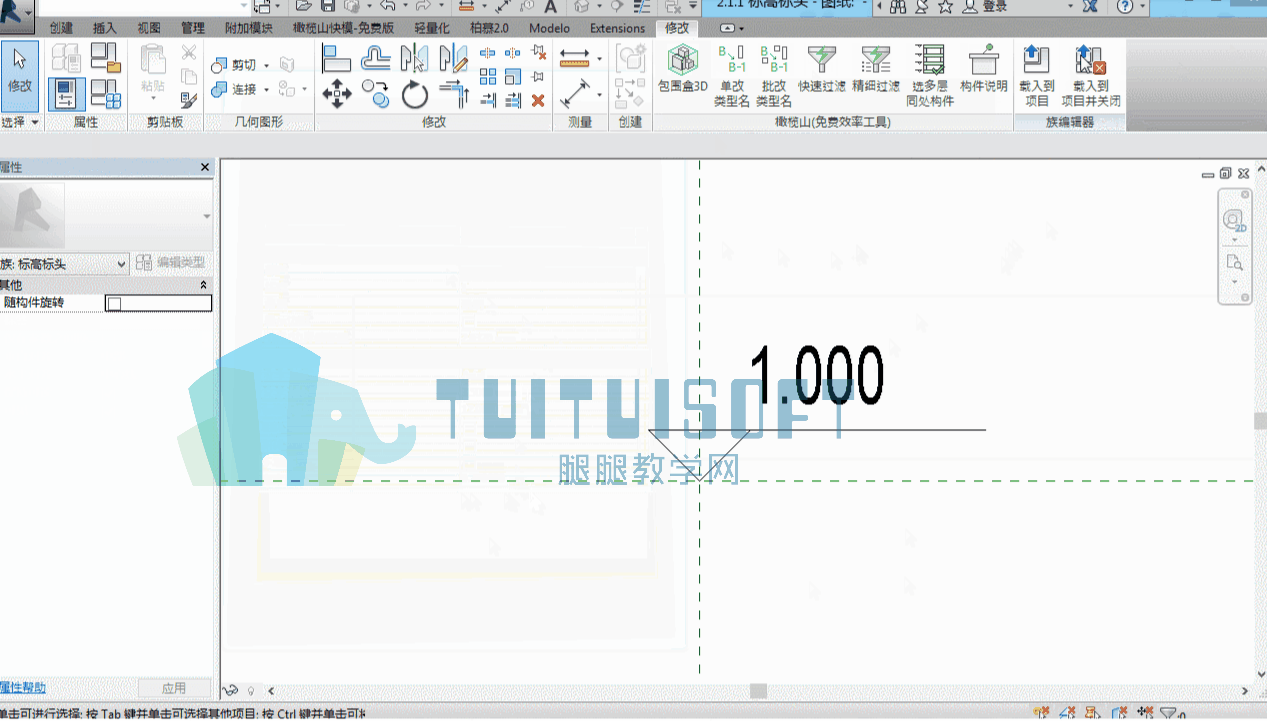

4、将标签添加到标高标记

4.1 点击“标签”，放置“标签”。

4.2 修改标签的类型。

5、载入至项目中应用

选中项目中的标高，将其类型属性中的“符号”替换。
