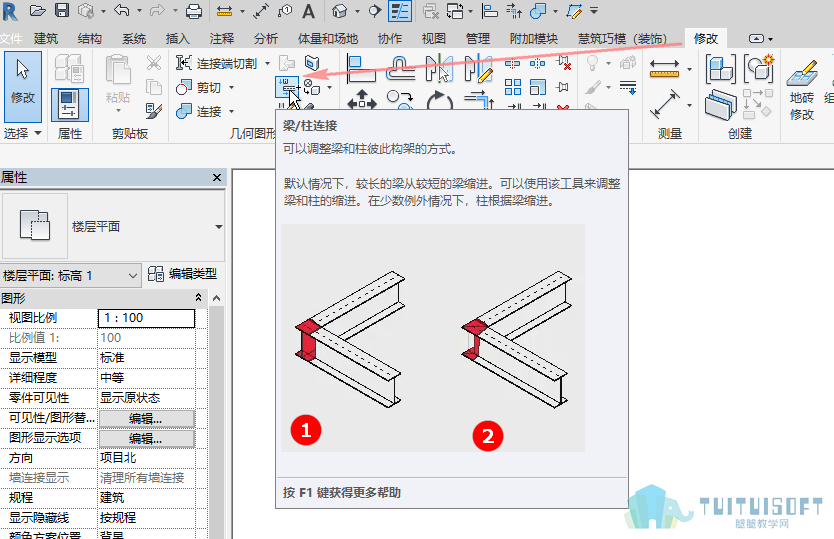

可以使用“梁/柱/连接”工具来收进和缩进柱。
除了下列规则以外，柱与梁在默认收进和缩进设置方面起相同的作用。
柱从梁缩进，但不能彼此缩进。 梁在柱顶部连接时，将与柱共同形成框架。
您不能在梁与柱之间斜接。
多根缩进梁与柱共享连接时，它们将与柱共同形成框架。 但是，如果将柱缩进，则最短的梁将延伸并搭接到连接中的其他梁。
当梁搭接到柱时，符号线将从其端点向外延伸一个缩进距离。
父主题： 修改框架图元缩进
