Revit中如何将剖面形状参数应用到框架图元

Revit中如何将剖面形状参数应用到框架图元

将一个剖面形状类型指定到正在修改的框架图元的族类别。 此剖面形状为图元提供了其他参数。

1. 在族编辑器中打开结构框架族。

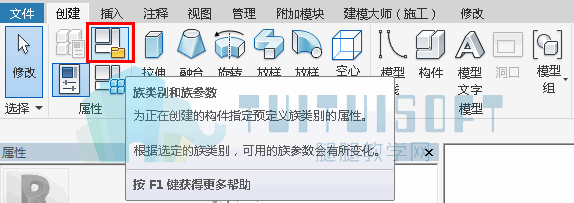

2. 单击“创建”选项卡 “属性”面板  （族类别和族参数）。

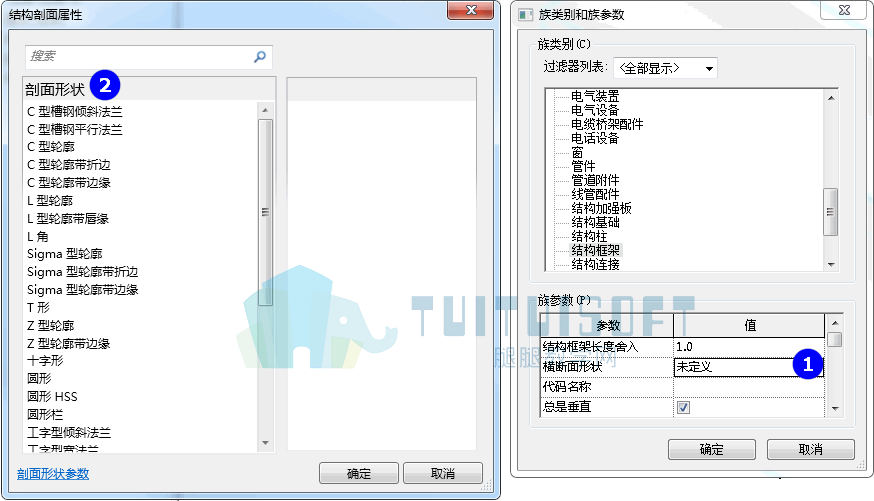

3. 在“族类别和族参数”对话框中，在“族参数”下，选择“剖面形状”。 “结构剖面属性”对话框将显示可用的剖面形状。



4. 单击“确定”以关闭“族类别和族参数”对话框。

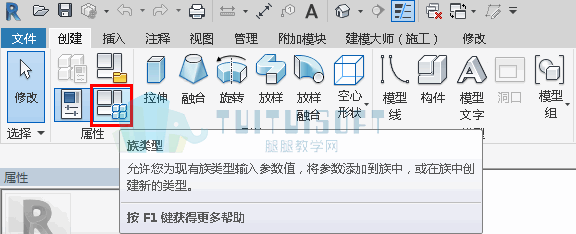

5. 单击“创建”选项卡 “属性”面板  （族类型）。

6.

7. 在“尺寸标注”下定义新参数值。

8. 在“结构分析”下定义新参数值。

9. 单击“确定”以关闭“族类型”对话框。 在将族载入到模型中时，在“类型属性”对话框中会提供一些新参数。 可以选择这些新属性用于明细表。

父主题： 框架图元中的剖面形状参数

相关概念

• 指定族类别和族参数

• 创建族参数

相关参考

• 热轧钢剖面形状尺寸标注

• 热轧钢剖面形状详图尺寸标注

• 冷成形钢剖面形状尺寸标注

• 钢（其他）剖面形状尺寸标注
